北京市农业冷棚设计安装全流程讲解方案
编制依据：DB11/T 2152-2023《钢架塑料大棚建造技术规范》（北京地方标准）、GB/T 51057-2015《种植塑料大棚工程技术规范》、GB/T 51183-2016《农业温室结构荷载规范》，结合北京地区气候特征（抗风载≥0.45kN/m²、抗雪载≥0.31kN/m²）编制
一、前期规划与尺寸规格标准
1.1 核心设计原则
- 方位：优先南北延长、屋脊东西向，保证棚内光照均匀度≥95%，东西向温差≤2℃
- 棚间距：跨度方向1.5-2.0m，长度方向≥3.0m，避免遮阴和便于农机通行
- 设计使用年限：钢骨架≥10年，塑料薄膜≥3年

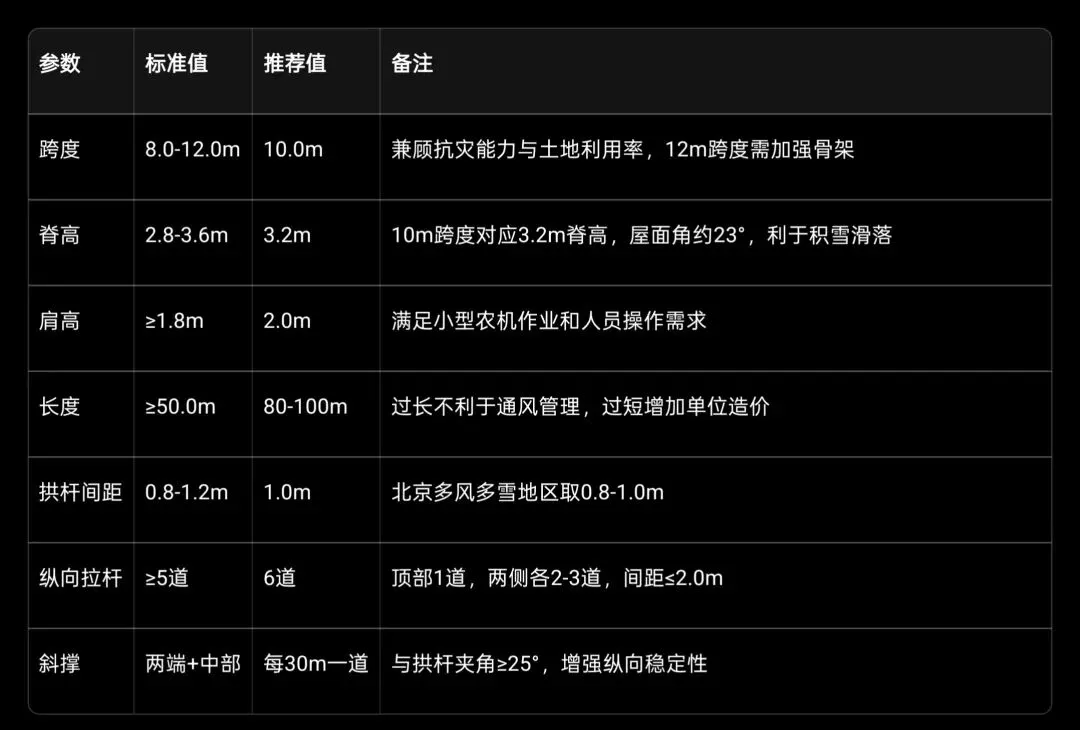

1.2 北京地区推荐尺寸规格（全钢架无立柱型）
1.3 其他常见棚型对比
插地式简易冷棚：跨度6-8m，脊高2.5-3.0m，肩高1.5-1.8m，拱杆直接插入地下30-50cm，造价低但抗灾能力弱，适合临时种植
大跨度立柱冷棚：跨度12-18m，脊高3.5-4.5m，内部每3-4m一排立柱，适合大面积机械化作业
二、基础工程施工（决定棚体寿命的关键）
2.1 基础类型选择
混凝土独立基础（推荐）：适合长期使用、抗灾要求高的棚体
螺旋地桩基础：施工快、可回收，适合沙土地或临时用地
插地式基础：仅适用于简易冷棚，抗沉降和抗倾覆能力差
2.2 混凝土独立基础施工流程与尺寸
1. 测量放线：用全站仪标定棚体轴线、四个角点和基础位置，轴线误差≤±5mm，对角线误差≤±10mm
2. 基坑开挖：- 尺寸：400mm×400mm×800mm（长×宽×深）
北京地区基础埋深必须超过冻土层（≥80cm），防止冻胀
基底平整夯实，压实系数≥0.93
3. 垫层浇筑：100mm厚C15混凝土垫层
4. 钢筋绑扎：配置4Φ12mm钢筋，箍筋Φ6mm@200mm
5. 预埋件安装：顶面预埋200×200×10mm钢板，用M16地脚螺栓连接，螺栓埋深≥300mm
6. 混凝土浇筑：C25混凝土浇筑，振捣密实，养护≥7天，强度达到75%以上方可进行下一步
7. 回填土：分层回填夯实，每层厚度≤200mm
2.3 螺旋地桩基础施工
地桩规格：直径76mm，长度1200mm
间距：与拱杆间距一致（1.0m）
打入深度：≥1000mm，露出地面100-150mm
顶部焊接槽钢，形成整体基础梁

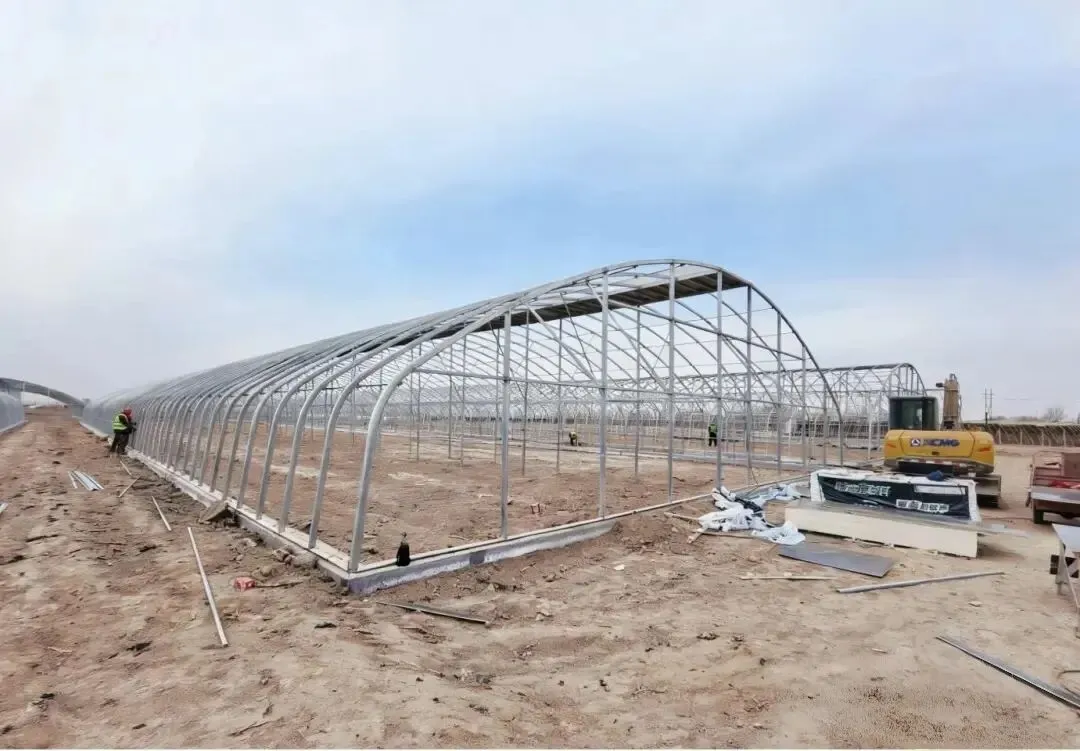

三、主体骨架安装

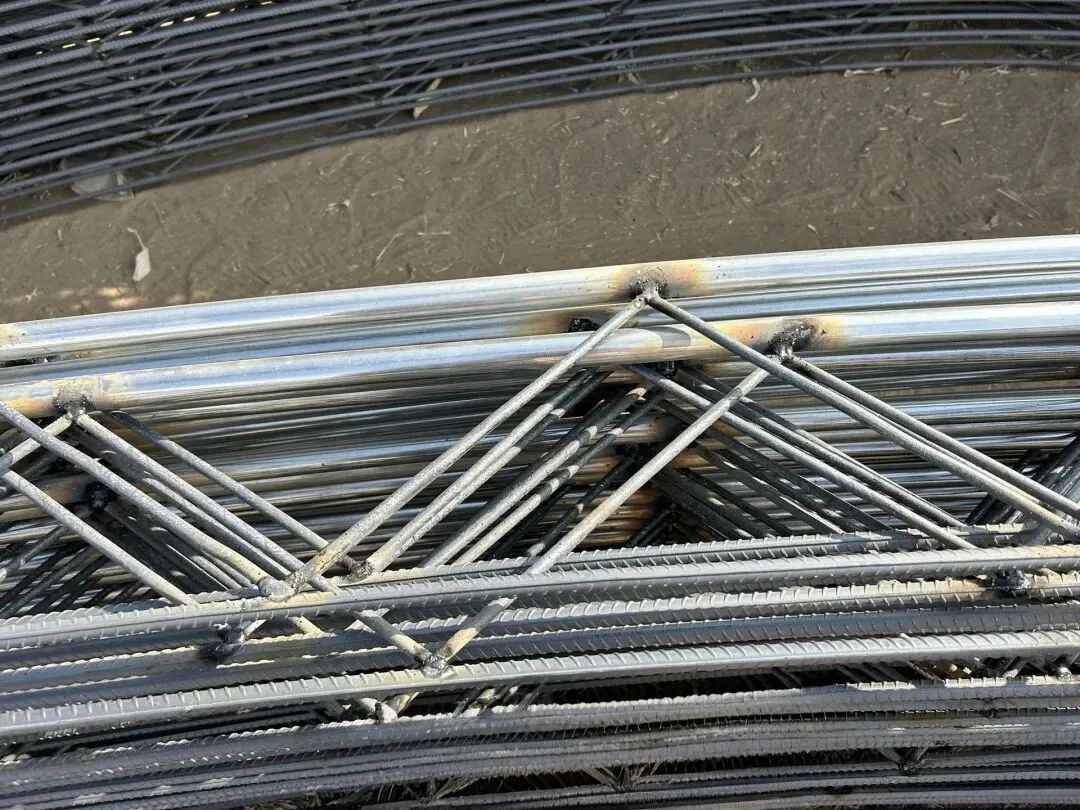

3.1 骨架材料要求
主拱杆：30×75×2.0mm热镀锌椭圆管（推荐）或Φ32×2.0mm圆管
纵向拉杆：Φ25×1.5mm热镀锌圆管
斜撑：Φ32×2.0mm热镀锌圆管
镀锌层要求：热浸镀锌层厚度≥80μm，严禁使用镀锌带管
连接方式：全部采用螺栓连接，严禁现场焊接
3.2 安装步骤
1. 立柱安装（如有）：- 将立柱底板与基础预埋件焊接或螺栓连接
用经纬仪校正垂直度，偏差≤1/1000，全高偏差≤15mm
相邻立柱间距误差≤50mm

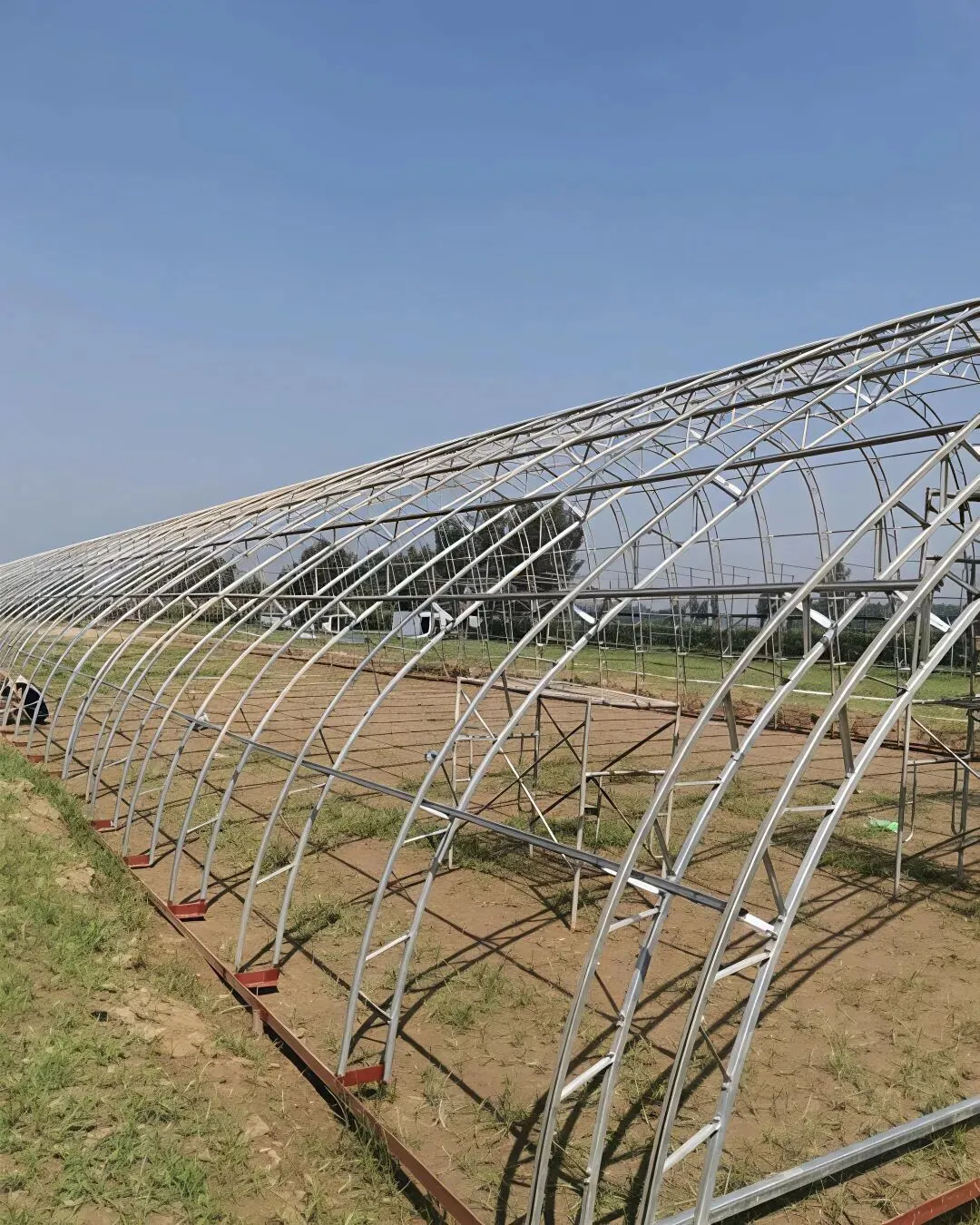

2. 主拱架安装：- 地面预拼装拱架，检查弧度偏差≤±3mm
吊车或人工吊装就位，临时固定
校正跨中挠度≤L/2000（L为跨度）
依次安装所有拱架，确保纵向直线度累计误差≤10mm
3. 纵向拉杆安装：- 采用专用抱箍与拱架连接，每个连接点2个M10螺栓
拉杆接头错开布置，不宜在同一开间内
安装完成后检查整体刚度，跨中施加1kN水平力，弹性变形≤50mm
4. 斜撑与抗风柱安装：- 大棚两端各安装2道斜撑，中部每30m安装1道
斜撑与拱杆和基础牢固连接，夹角≥25°
山墙安装抗风柱，间距与拱杆一致
5. 卡槽安装：- 两侧通风口各安装2道卡槽，顶部通风口安装2道卡槽
卡槽用自攻螺丝固定在拱杆上，间距≤500mm
卡槽连接处用专用连接片，缝隙≤2mm
四、覆盖材料与通风系统安装
4.1 覆盖材料选择
塑料薄膜：推荐10-12丝PO防雾滴长寿膜，初始透光率≥85%，流滴持效期≥3年
防虫网：通风口和棚门处安装40-60目防虫网，防止害虫进入
压膜线：采用高强度聚酯压膜线，严禁使用钢丝
4.2 薄膜安装（选择无风晴天施工）
1. 先安装防虫网，再安装塑料薄膜
2. 从棚体一端开始，两人对称拉膜，确保横向张力均匀
3. 膜边缘嵌入卡槽深度≥20mm，用专用卡簧固定
4. 压膜线每拱间压一根，两端用地锚固定，地锚埋深≥50cm
5. 山墙薄膜先安装，屋面薄膜后安装，搭接宽度≥150mm，上层膜压下层膜
6. 薄膜绷紧无褶皱，无兜水现象
4.3 通风系统安装
侧通风口：通长设置，宽度1.0-1.5m，下沿距地面≥0.5m
顶通风口：跨度大于10m时设置，宽度1.0-1.5m
卷膜器：推荐电动卷膜器，防护等级≥IP55
卷膜杆采用Φ32×1.5mm钢管，薄膜在卷膜杆上缠绕不少于2圈
卷膜杆通长方向高差≤总长的2‰，能停留在任意位置
五、棚门与配套系统安装
5.1 棚门安装
大棚两端各设一个棚门
主门：拆卸式或整体打开式，便于大型农机出入
人行门：主门中部设置推拉门或平开门，尺寸1.8m×2.0m（宽×高）
门框与山墙骨架牢固连接，门开闭自如，密封良好
5.2 排水系统安装
棚外排水沟：大棚两侧各设一道，上口宽40cm，下口宽30cm，深50cm，坡度1%-2%
棚内排水：棚内地面做成1%-2%的坡度，朝向排水沟方向
排水沟与园区主排水渠连通，确保雨水快速排出
5.3 灌溉系统安装
采用滴灌或微喷灌系统，符合NY/T 2132和NY/T 2533标准
管道铺设沿棚长方向，支管间距与作物行距一致
首部安装过滤器、施肥器和压力表
六、收尾完工与验收标准
6.1 收尾工作
1. 清理施工现场，清除多余材料和垃圾
2. 检查所有紧固件是否拧紧，焊接处进行防腐处理
3. 调试卷膜器、灌溉系统等设备，确保运行正常
4. 粘贴安全警示标志
6.2 验收标准
1. 基础验收：混凝土强度达到设计要求，基础位置和标高符合设计
2. 骨架验收：- 拱架垂直度偏差≤1/1000
纵向直线度累计误差≤10mm
跨中挠度≤L/2000
3. 覆盖材料验收：- 薄膜透光率≥85%（新膜）
薄膜绷紧无褶皱，无破损
压膜线松紧适度，固定牢固
4. 设备验收：卷膜器、灌溉系统等运行正常，无卡滞和渗漏现象
5. 资料验收：提供材料合格证、检测报告、施工记录等完整资料

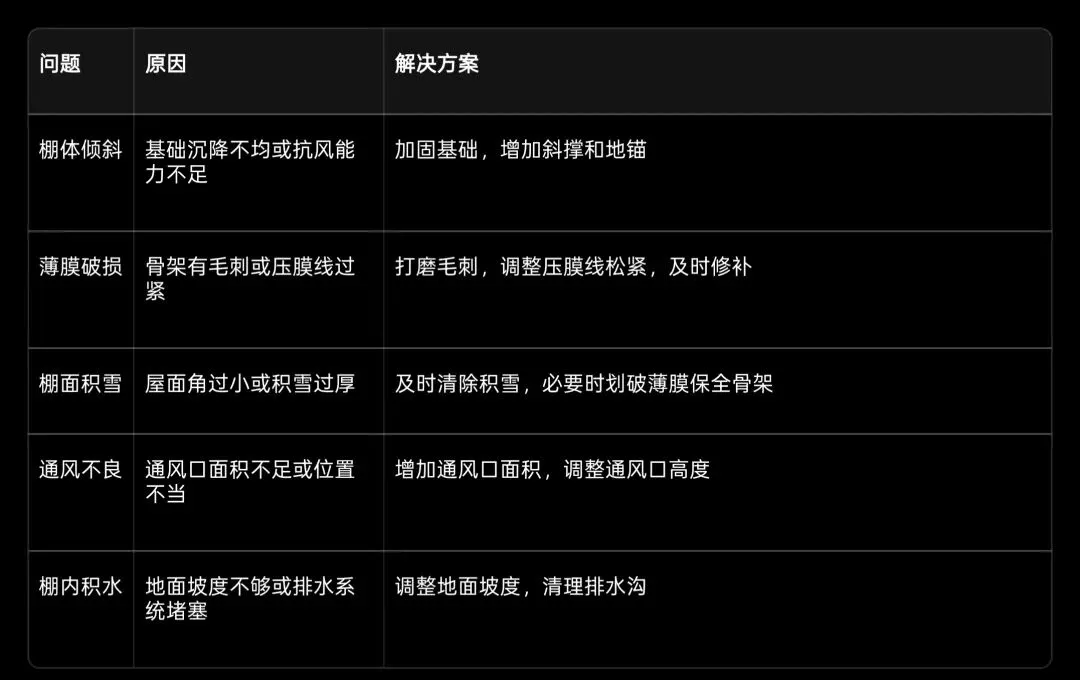

七、常见问题与解决方案
