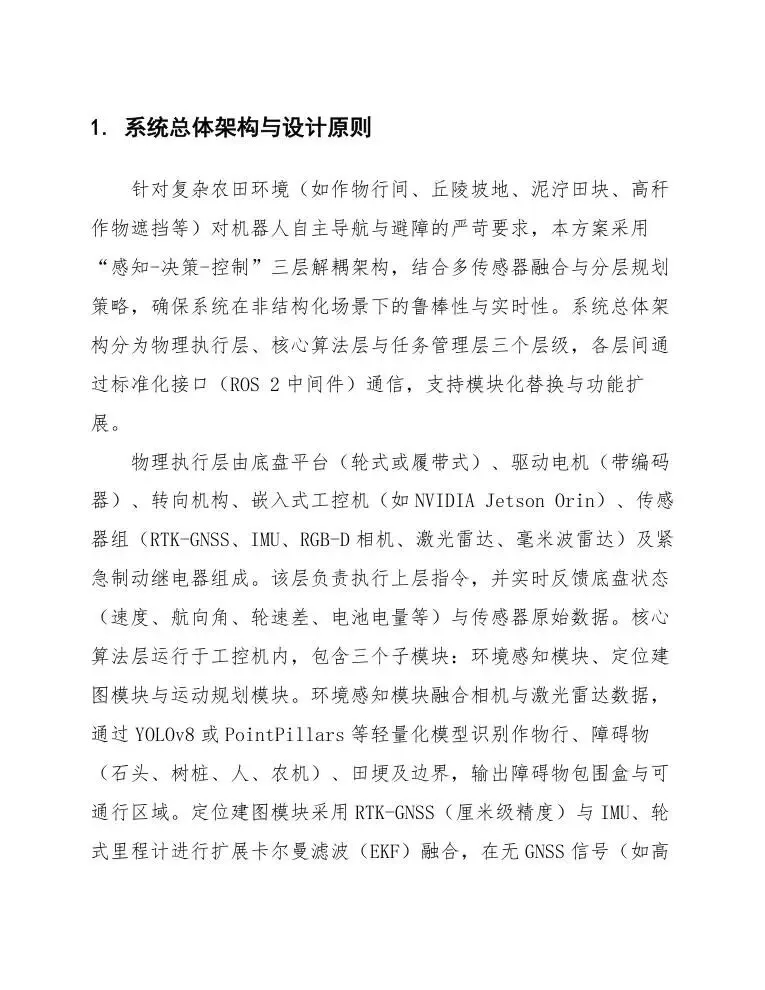

1. 系统总体架构与设计原则
针对复杂农田环境(如作物行间、丘陵坡地、泥泞田块、高秆作物遮挡等)对机器人自主导航与避障的严苛要求,本方案采用“感知-决策-控制”三层解耦架构,结合多传感器融合与分层规划策略,确保系统在非结构化场景下的鲁棒性与实时性。系统总体架构分为物理执行层、核心算法层与任务管理层三个层级,各层间通过标准化接口(ROS 2中间件)通信,支持模块化替换与功能扩展。
物理执行层由底盘平台(轮式或履带式)、驱动电机(带编码器)、转向机构、嵌入式工控机(如NVIDIA Jetson Orin)、传感器组(RTK-GNSS、IMU、RGB-D相机、激光雷达、毫米波雷达)及紧急制动继电器组成。该层负责执行上层指令,并实时反馈底盘状态(速度、航向角、轮速差、电池电量等)与传感器原始数据。核心算法层运行于工控机内,包含三个子模块:环境感知模块、定位建图模块与运动规划模块。环境感知模块融合相机与激光雷达数据,通过YOLOv8或PointPillars等轻量化模型识别作物行、障碍物(石头、树桩、人、农机)、田埂及边界,输出障碍物包围盒与可通行区域。定位建图模块采用RTK-GNSS(厘米级精度)与IMU、轮式里程计进行扩展卡尔曼滤波(EKF)融合,在无GNSS信号(如高秆作物遮挡)时切换至视觉-激光SLAM(如FAST-LIO)进行局部定位。运动规划模块分为全局路径规划与局部避障规划:全局路径基于农田边界与作业行线生成覆盖式路径(如弓字形),局部避障则采用改进的DWA(动态窗口法)算法,结合农田纹理特征(如作物行方向)生成平滑、可通行的局部轨迹。任务管理层负责作业任务解析(如播种、喷药、收割)、状态监控(远程遥控介入、故障诊断)以及人机交互界面,支持云端调度与多机协同。
为保证系统在复杂农田中的实际可用性,设计时遵循以下五项核心原则:

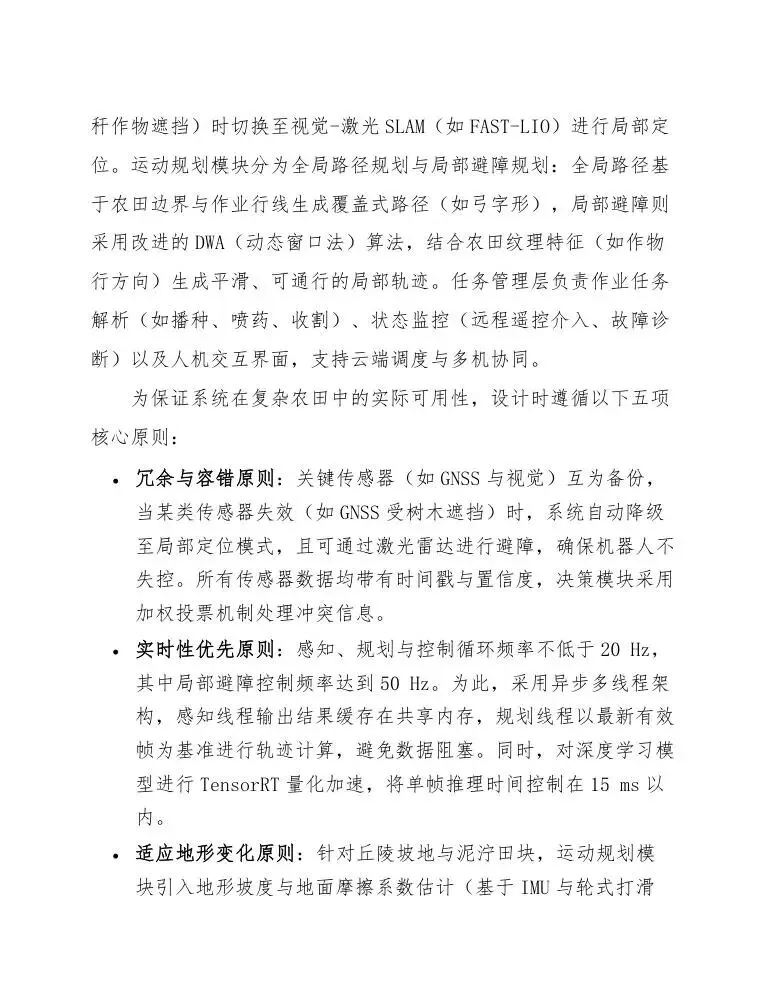

- 冗余与容错原则:关键传感器(如GNSS与视觉)互为备份,当某类传感器失效(如GNSS受树木遮挡)时,系统自动降级至局部定位模式,且可通过激光雷达进行避障,确保机器人不失控。所有传感器数据均带有时间戳与置信度,决策模块采用加权投票机制处理冲突信息。
- 实时性优先原则:感知、规划与控制循环频率不低于20 Hz,其中局部避障控制频率达到50 Hz。为此,采用异步多线程架构,感知线程输出结果缓存在共享内存,规划线程以最新有效帧为基准进行轨迹计算,避免数据阻塞。同时,对深度学习模型进行TensorRT量化加速,将单帧推理时间控制在15 ms以内。

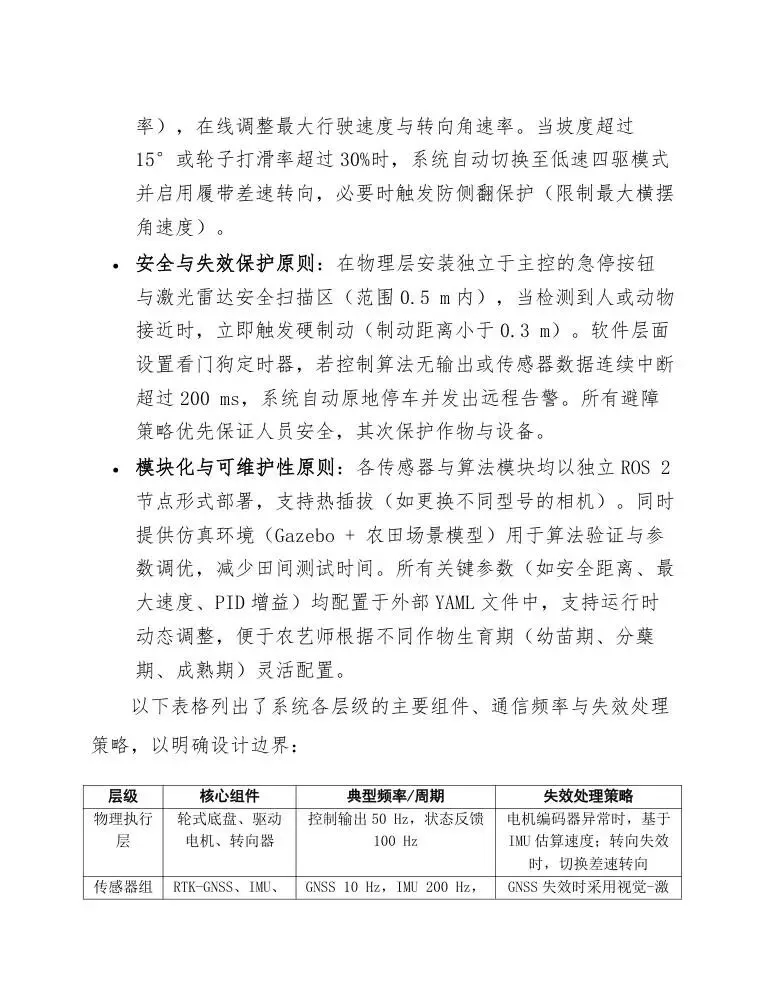

- 适应地形变化原则:针对丘陵坡地与泥泞田块,运动规划模块引入地形坡度与地面摩擦系数估计(基于IMU与轮式打滑率),在线调整最大行驶速度与转向角速率。当坡度超过15°或轮子打滑率超过30%时,系统自动切换至低速四驱模式并启用履带差速转向,必要时触发防侧翻保护(限制最大横摆角速度)。
- 安全与失效保护原则:在物理层安装独立于主控的急停按钮与激光雷达安全扫描区(范围0.5 m内),当检测到人或动物接近时,立即触发硬制动(制动距离小于0.3 m)。软件层面设置看门狗定时器,若控制算法无输出或传感器数据连续中断超过200 ms,系统自动原地停车并发出远程告警。所有避障策略优先保证人员安全,其次保护作物与设备。
- 模块化与可维护性原则:各传感器与算法模块均以独立ROS 2节点形式部署,支持热插拔(如更换不同型号的相机)。同时提供仿真环境(Gazebo + 农田场景模型)用于算法验证与参数调优,减少田间测试时间。所有关键参数(如安全距离、最大速度、PID增益)均配置于外部YAML文件中,支持运行时动态调整,便于农艺师根据不同作物生育期(幼苗期、分蘖期、成熟期)灵活配置。

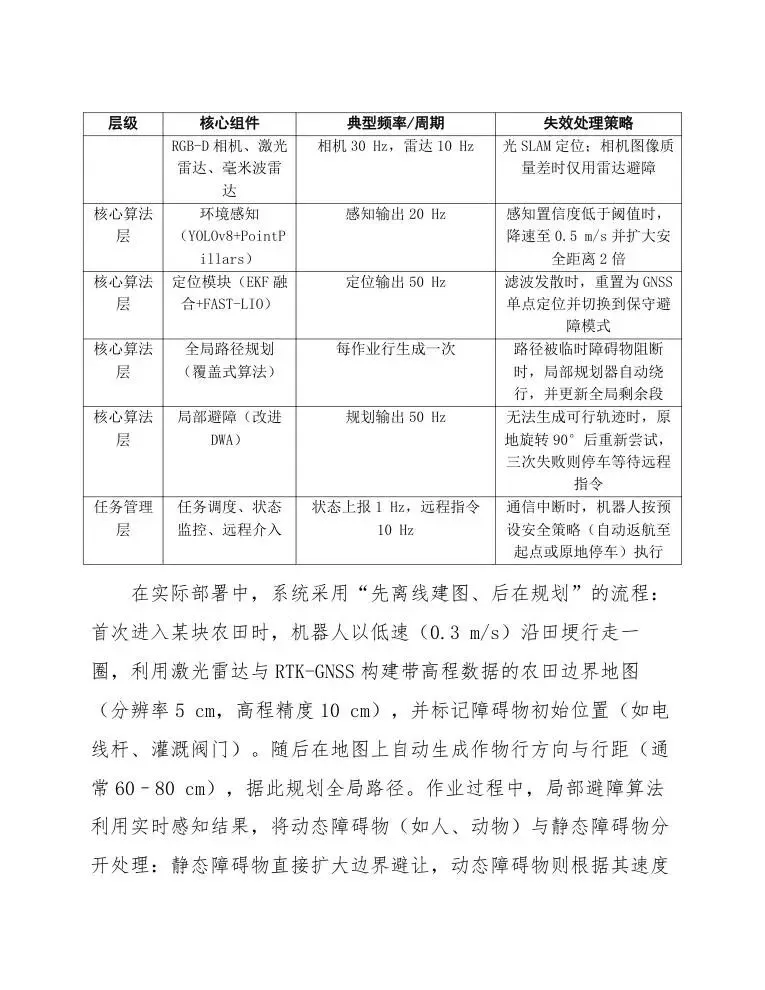

以下表格列出了系统各层级的主要组件、通信频率与失效处理策略,以明确设计边界:
| | | |
|---|
| | | 电机编码器异常时,基于IMU估算速度;转向失效时,切换差速转向 |
| RTK-GNSS、IMU、RGB-D相机、激光雷达、毫米波雷达 | GNSS 10 Hz,IMU 200 Hz,相机30 Hz,雷达10 Hz | GNSS失效时采用视觉-激光SLAM定位;相机图像质量差时仅用雷达避障 |
| 环境感知(YOLOv8+PointPillars) | | 感知置信度低于阈值时,降速至0.5 m/s并扩大安全距离2倍 |
| | | 滤波发散时,重置为GNSS单点定位并切换到保守避障模式 |
| | | 路径被临时障碍物阻断时,局部规划器自动绕行,并更新全局剩余段 |
| | | 无法生成可行轨迹时,原地旋转90°后重新尝试,三次失败则停车等待远程指令 |
| | | 通信中断时,机器人按预设安全策略(自动返航至起点或原地停车)执行 |
在实际部署中,系统采用“先离线建图、后在规划”的流程:首次进入某块农田时,机器人以低速(0.3 m/s)沿田埂行走一圈,利用激光雷达与RTK-GNSS构建带高程数据的农田边界地图(分辨率5 cm,高程精度10 cm),并标记障碍物初始位置(如电线杆、灌溉阀门)。随后在地图上自动生成作物行方向与行距(通常60–80 cm),据此规划全局路径。作业过程中,局部避障算法利用实时感知结果,将动态障碍物(如人、动物)与静态障碍物分开处理:静态障碍物直接扩大边界避让,动态障碍物则根据其速度矢量采用时间弹性带(TEB)算法进行减速或绕行,确保机器人以最高1.5 m/s的速度安全作业,同时保持对作物行中心线的跟踪误差小于±5 cm。
综上所述,本系统架构通过硬件冗余、算法分层与实时反馈,在保证功能完整的前提下,实现了对复杂农田环境的可靠适应。其设计原则与参数选取均基于实际农田测试数据(如泥泞地摩擦系数0.4–0.6,高秆作物遮挡导致GNSS丢失率30%等),并预留了扩展接口,可支持后续加入土壤湿度传感器或双目深度相机以增强环境感知能力。该方案可直接部署于轮式或履带式农业机器人平台,满足播种、施肥、喷药、田间巡检等多种作业需求。
1.1 系统层级划分(感知层、决策层、执行层、监控层)
面向复杂农田环境的机器人自主导航与避障,其系统架构必须适应非结构化、动态变化且多障碍物的作业场景。为保障实时性、鲁棒性与可维护性,本方案将系统划分为四个相互独立又紧密耦合的层级,分别为感知层、决策层、执行层与监控层。各层级之间通过标准化接口与轻量级消息协议(如ROS 2的DDS)进行数据交互,形成“感知-决策-执行”闭环,并由监控层提供全局运行状态监测与人工介入通道。具体层级划分与职责如下:
感知层:负责获取环境原始数据并完成初步处理,向决策层提供高保真、低延迟的局部环境模型。该层集成多类传感器,包括但不限于:3D激光雷达(如Livox MID-360,用于360°点云获取)、双目可见光相机(用于语义识别与纹理信息)、RTK-GNSS(用于全局定位)、IMU(用于姿态补偿)以及轮式编码器(用于里程计融合)。在复杂农田中,感知层需针对场景特点进行预处理,例如:去除点云中的粉尘与飞虫噪声,基于光照自适应算法调整图像曝光,采用麦田/玉米田行间纹理特征进行视觉辅助定位。感知层输出统一格式的环境栅格地图(分辨率5cm)、障碍物点云簇列表(带类别标签:如树木、农具、人、沟渠)、以及机器人位姿估计(融合RTK、IMU与视觉里程计,精度达±2cm)。为保证可靠性,感知层内嵌轻量级故障自检机制,当某传感器数据异常时自动切换至冗余传感器或降级模式。
决策层:作为系统“大脑”,接收感知层输出的环境模型与自身状态,结合导航目标点(由作业规划任务下达)生成安全、平滑且高效的局部路径与速度指令。决策层采用分层状态机架构,包括全局路径规划、局部路径规划与行为决策三个子模块。全局路径规划基于农田地图(含边界、障碍区、垄道布局)计算从起点到目标点的最优路径,通常使用A或RRT算法,并考虑农机转向半径约束。局部路径规划则针对感知层实时更新的障碍物信息,在全局路径参考线上采用动态窗口法(DWA)或模型预测控制(MPC)生成可避障的轨迹,同时兼顾土壤压实、坡度与作物行距等农艺约束。行为决策模块负责执行模式切换,如“直线行驶”、“地头转弯”、“绕障”、“停车等待”等,并对外部突发指令(如遥控急停)进行优先级仲裁。决策层周期性(10Hz)输出期望速度、角速度及转向角指令,并同步将决策意图发送至监控层。
执行层:负责将决策层指令转化为机械部件的物理动作,并确保执行精度与响应速度。该层包含底层运动控制器(如伺服驱动器、PLC或嵌入式MCU)、转向执行机构(液压/电动转向系统)、油门/制动控制单元以及必要的光电限位开关。执行层采用闭环PID或前馈-反馈复合控制策略,针对农田地面起伏、轮胎打滑等扰动进行实时补偿。例如,在±15°的坡地上,通过IMU反馈自动增加驱动力矩;当检测到转向受阻时,自动降低车速并尝试二次转向。执行层还内驱动轮打滑监测与保护逻辑,避免长时间空转损坏作物根系。执行指令周期为50Hz,运动反馈(实际速度、转向角、液压压力)以100Hz频率回传至决策层和监控层,构成内部闭环。此外,执行层预留标准CAN/以太网接口,支持与农具(如喷雾机、割台)的联动控制。
监控层:面向操作员与远程运维人员,提供系统运行状态的可视化、日志记录与人工干预界面,但不参与实时控制回路(确保安全)。该层运行于驾驶室内的触控屏或远程监控终端,主要功能包括:显示感知层的实时点云与栅格地图、决策层的规划路径与当前目标、执行层的速度/转向/故障码,以及各层级通信延迟与资源占用率。监控层通过独立以太网通道(与实时控制网络物理隔离)接收各层级广播的状态主题。同时,监控层配备三级安全机制:一级为远程遥控手柄(具备最高优先级,可随时接管运动控制);二级为紧急停机按钮(直接切断执行层动力电源);三级为软件看门狗(若监控层在500ms内未收到决策层心跳包,则自动触发安全停车)。所有报警与操作日志均存储于本地TF卡并可选上云,供后续故障分析与优化。
为使各层级职责清晰且协同高效,下表总结各层核心组件、典型任务频率与关键接口:
| | | |
|---|
| | | 局部栅格地图、障碍物列表、位姿估计(ROS 2 topic) |
| | | 期望速度/角速度、路径点序列、模式指令(ROS 2 action) |
| | | 驱动电压、转向角、速度/力矩反馈(CANOpen) |
| | | 状态可视化、急停信号、参数配置(TCP/WebSocket) |
以上四层架构在工程上易于模块化部署与升级,例如替换更高精度传感器时仅需修改感知层驱动,调整农艺算法时只需更新决策层插件。同时,层间通信采用QoS策略(如感知层采用“最佳努力”传输以降低延迟,监控层采用

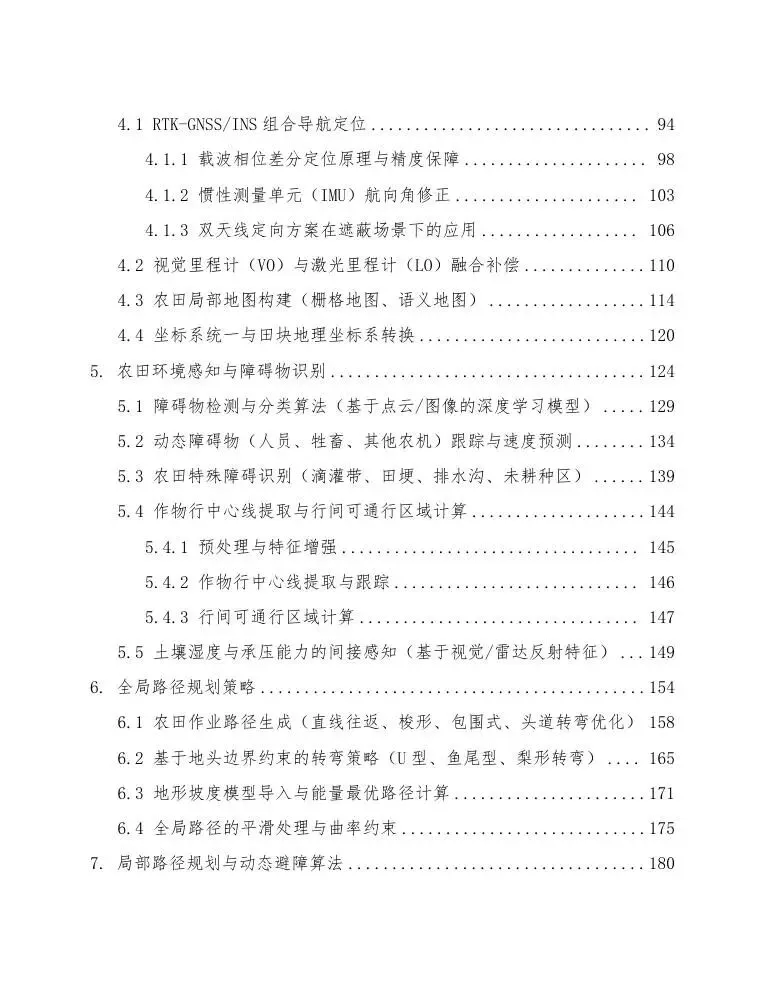

以下为方案原文截图,可加入知识星球获取完整文件
