在农业现代化的今天，农用地膜被称为作物的“第二皮肤”。它通过提高地温、保持土壤水分、抑制杂草生长，为农作物的稳产增产立下了汗马功劳。
然而，传统的聚乙烯（PE）地膜分子量巨大且化学性质极其稳定，在自然条件下数百乃至上千年都无法降解。随着使用年限的增加，残留在土壤中的碎膜会阻断土壤毛细管水，影响根系发育，最终导致减产。这种“白色污染”已成为不可忽视的耕地之痛。
针对这一痛点，我们今天从高分子材料科学的角度，聊聊近年的“明星选手”——全生物可降解地膜，看看它是如何通过巧妙的**高分子改性技术**，实现从“农田杀手”到“生态卫士”华丽转身的。
针对农用地膜这一具体应用，高分子材料绝不是简单的“能烂掉就行”。根据最新的农业应用标准和实际的农田环境，合格的可降解地膜必须跨越以下几座“大山”：
苛刻的力学性能： 现代农业高度依赖机械化铺膜。地膜必须具备极高的拉伸强度（纵向和横向）和断裂伸长率，才能承受住拖拉机牵引时的巨大张力而不破裂。
优异的光热与水汽阻隔： 地膜的核心功能是“温室效应”。材料必须具有良好的透光率（让阳光进入）和较低的水汽透过率（防止土壤水分蒸发散失）。
“定时炸弹”般的精准降解： 这是高分子设计的难点！材料必须在作物的生育期内（如玉米通常需要 90-120 天）保持分子量稳定，发挥覆盖功能；而在作物采收后，必须迅速发生大分子链的断裂，彻底降[1]
在众多的生物降解高分子（如 PLA, PBS, PHA）中，我们为何独具慧眼地选中了 聚己二酸/对苯二甲酸丁二醇酯（PBAT）？

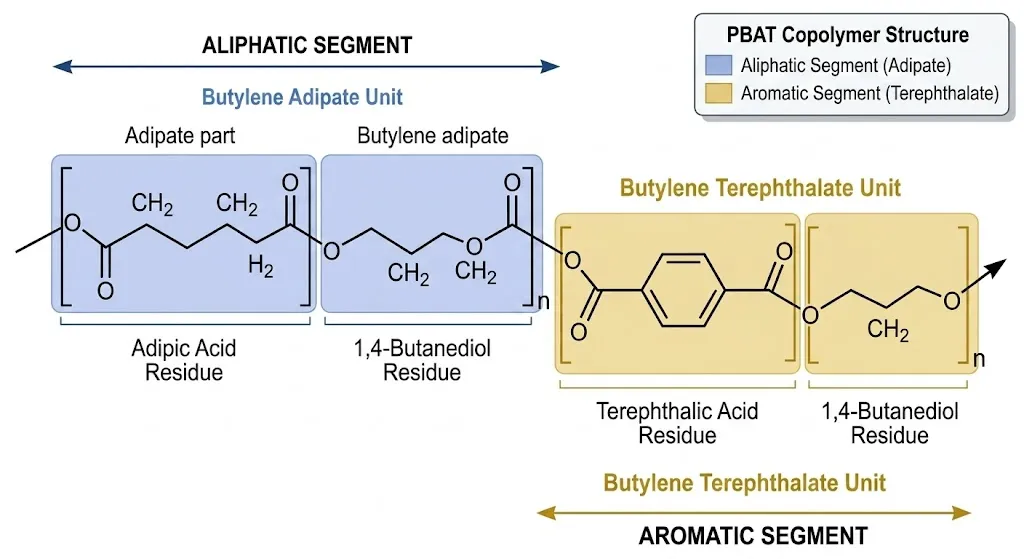

从分子结构来看，PBAT 是一种极具智慧的“嵌段共聚物”：
然而，人无完人，高分子也没有完美的。纯 PBAT 的痛点在于：太软了！
它的弹性模量较低，加工成超薄薄膜（厚度约 0.01mm）后，刚性不足；且由于其分子链的亲水性，水汽阻隔性能明显逊色于传统的 PE 地膜。
既然单独上阵难以胜任，我们就必须引入高分子科学的核心魔法——材料改性。为了兼顾强度、阻隔性和降解性，我们采用反应挤出增容与纳米填料复合的双重改性策略：
引入“生物钢筋”：

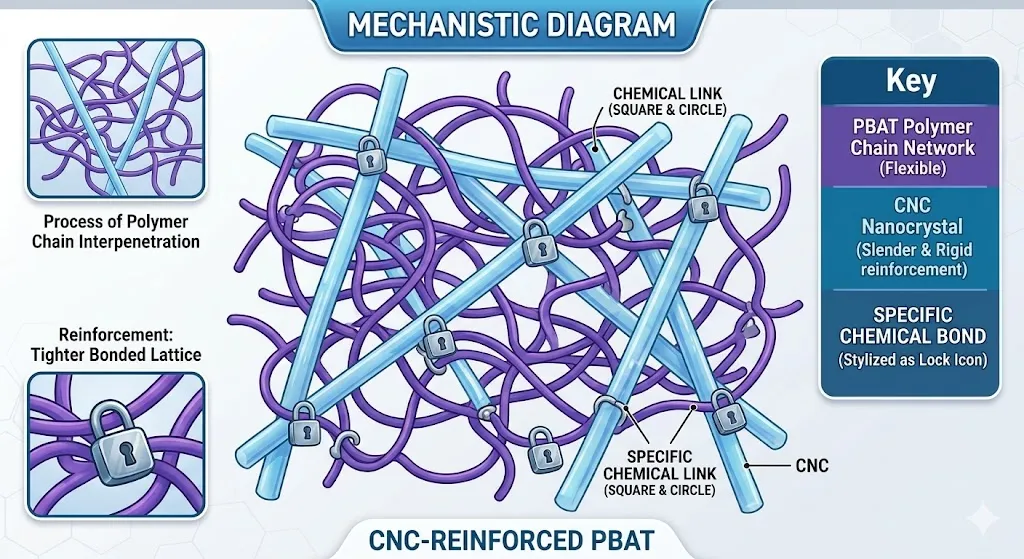

纳米纤维素 (CNC)我们将从植物中提取的纳米纤维素（CNC）作为增强填料加入 PBAT 基体中。CNC 具有极高的刚性、超高的长径比以及完全可生物降解的特性。它们就像一根根微观层面的“钢筋”，穿插在 PBAT 这种“柔性混凝土”中，通过限制大分子链的运动，大幅提升薄膜的拉伸强度和模量 [2]
反应型扩链与增容：
PBAT 和 CNC 本质上是有些“排斥”的（极性差异）。如果在挤出机中只是简单把它们搅在一起，会出现团聚现象。因此，我们加入了含有环氧基团的多功能扩链剂（如 ADR）。
在双螺杆挤出机的高温剪切下，扩链剂的环氧基团会同时与 PBAT 的端羧基、CNC 表面的羟基发生开环接枝反应。这相当于在原本不相容的两相之间搭建了一座座“化学桥梁”，极大地增强了界面结合力。
表面疏水化处理：锁水保墒
为了弥补 PBAT 容易透水汽的缺陷，我们预先利用硅烷偶联剂对 CNC 进行表面疏水改性。改性后的填料在 PBAT 基体中形成了迷宫效应，拉长了水分子穿透薄膜的路径，从而显著提高了地膜的阻湿性能。
经过精密的熔融共混和吹膜成型，改性后的 PBAT/CNC 复合地膜 交出了一份令人满意的答卷：纵向拉伸强度突破 20 MPa，完全满足高速机械铺膜的要求；水汽透过率降低了 30% 以上。

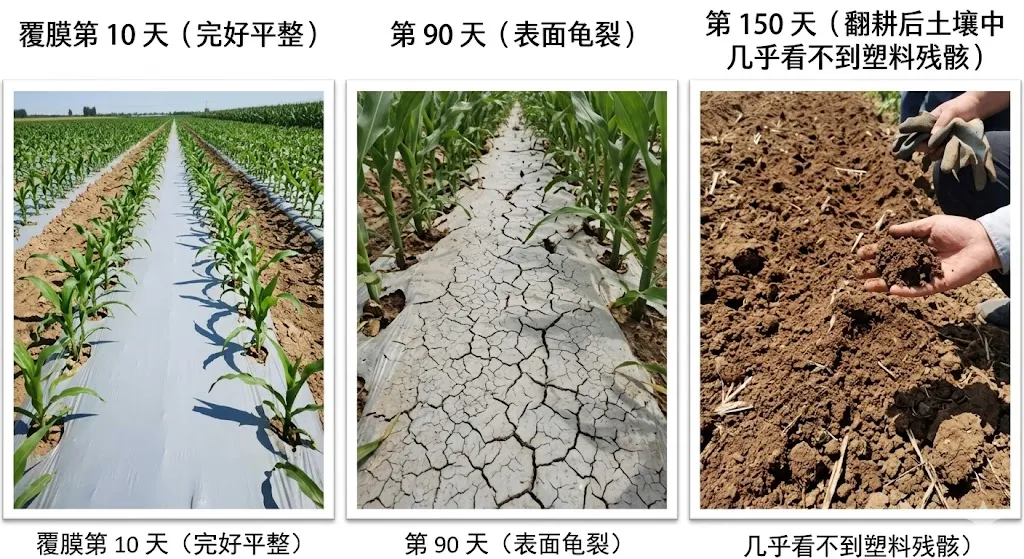

在我国西北干旱区的棉花种植试验中，该改性地膜展现了出色的服役表现 [3]：
服役期（0-90天）： 地膜完好无损，土壤含水率和地积温与传统 PE 膜组无显著差异，棉花出苗率高达 95% 以上。
诱导破裂期（90-120天）： 随着棉花进入成熟期，地膜在紫外线和土壤微生物分泌的酶的作用下，分子链开始断裂，薄膜表面出现大量微小裂纹，并逐渐碎裂成小块。
完全降解期（翻耕后）： 采棉结束后，碎裂的地膜被直接翻耕入土。高分子长链彻底分解为寡聚物，最终被微生物作为碳源吞噬，转化为二氧化碳和水，不留任何有毒微塑料。
从带来长久伤痛的聚乙烯，到回归自然循环的 PBAT 复合改性材料，高分子材料的每一次迭代，都是科技向善的最佳证明。
小小的一张降解地膜，蕴含着分子设计、界面工程与成型加工的无数心血。它不仅承载着农业丰收的希望，更守护着我们脚下这片赖以生存的净土。
参考文献
[1]江圣棋,黄文洁,柴雨轩,等. 我国农用地膜残留现状及污染防治研究初探 [J]. 现代园艺, 2025, 48 (15): 172-174. DOI:10.14051/j.cnki.xdyy.2025.15.054.（https://kns.cnki.net/kcms2/article/abstract?v=x5ZT7qxuO_q6VyJwQChkeT8PH1xgr1X4R17H-1nXzEhdXMWpMCRqFsI8UCgKdByt7i3TRsgR0gpNcR6r6hVfnbqRP7oDlckTx_oVP4jdBQ0z1I8TOijNmwrQrTi6YoHj_ZhKEAQVk6OJ2p2_lb0O3KYV-stZlH6_pbtmz_ZQNuQoVS9CsKzRAw==&uniplatform=NZKPT&l）
[2]郭波,杨振兴,何文清,等. 改性复合生物降解地膜的制备及玉米田间应用评价 [J]. 山西农业大学学报(自然科学版), 2024, 44 (04): 60-70. DOI:10.13842/j.cnki.issn1671-8151.202401052.（https://kns.cnki.net/kcms2/article/abstract?v=x5ZT7qxuO_rpTK2qANsyxBzo-xUUwW02D1brGXD83f2iW9yhLFjdvupJFjE3x530F1QYLdrkT01Gv1shlP7rUK0S16UBYL9LEV2bx_SHF2gQgPXO_sE9tsqs3qbwhDgnhIrP70MjnpEJ5NfPEWneN9q9kfSNtgM-lQ8LAVPwTISV35R_p9Qncg==&uniplatform=NZKPT&l）
[3]陈晨,汪洋,汪香君,等. PLA/PBAT可降解地膜的制备技术和研究应用进展 [J]. 塑料科技, 2024, 52 (04): 137-142. DOI:10.15925/j.cnki.issn1005-3360.2024.04.027.（https://kns.cnki.net/kcms2/article/abstract?v=x5ZT7qxuO_oxUWFbYr0P7R2q2_SYzg8zeokWzSXM23DTP9pl5gj8fIbH96go02mJdGPEBG5kO1TkKvH2UTIKWRzK0gB2bq2UO1se9eStzoCOdfSKgR5DsvBWGyN9lI_wolhXp74ktF1m0mH6pCDTn_O3pWzJeDOfVnjhjOgm1hbKJkhkEmSp3Q==&uniplatform=NZKPT&l）
[4]邬强,郑旭荣,王振华,等. 完全生物降解地膜覆盖对膜下滴灌棉花土壤温度及水分的影响 [J]. 中国农村水利水电, 2016, (08): 133-136+143.（https://kns.cnki.net/kcms2/article/abstract?v=x5ZT7qxuO_rRPlCp3pF-3V2b9ikGPA68g8hvS9rLoc_cJlROqBSPo-wCmPiXnqfKBw0vCSO-8YIn4lu10XMgDaoy5DmF-u8yd-GSuCjj_D-7R4alOEK5xDemycPMMwxq1BDbWihKUU6ZYZXr0JarCDEGBer2D54zhW_TEwFZ0fiUpSMSySDMQw==&uniplatform=NZKPT&l）
