纤维素纤维韧性提升4倍，仿生设计媲美蛛丝

你有没有想过，衣服、汽车甚至飞机的材料，未来可能来自一棵树？

纤维素是地球上最丰富的天然高分子，从棉花到木材都富含它。科学家早就知道，用纤维素可以纺出高强度的纤维——但有个致命短板：太脆，一拉就断。传统再生纤维素纤维的韧性通常低于50 MJ·m⁻³，远不如合成纤维，更别说和“材料界天花板”蜘蛛丝（韧性可达350 MJ·m⁻³）相比了。

现在，这一瓶颈被打破了！浙江大学朱书泽研究员与安徽农业大学叶冬冬教授团队合作，在《自然·通讯》（Nature Communications）发表了一项突破性研究：他们受樱桃树皮微观螺旋结构启发，通过一种可放大的微流控纺丝技术，成功制备出兼具高强度与高韧性的再生纤维素纤维——韧性高达184 MJ·m⁻³，是普通纤维素纤维的4倍以上，性能直逼天然蛛丝！

🌿 大自然的启示：树皮为何不易裂？

研究团队首先观察了两种树皮：白蜡树和樱桃树。 白蜡树皮的纤维呈单向排列，像整齐捆扎的筷子；而樱桃树皮内部却藏着二维螺旋弹簧般的纳米结构——纤维不仅沿轴向排列，还在圆周方向形成缠绕。

力学测试显示：樱桃树皮的断裂伸长率高达73.9%，是白蜡树皮的5倍；韧性更是提升了5倍多，同时保持相近的强度。这说明：多向取向的纳米结构，能让材料在受力时“以柔克刚”——应力被分散，裂纹难以扩展。

“这给了我们关键灵感：不是一味追求‘硬’，而是设计能‘耗能’的结构。”团队成员解释道。

🔬 人造“樱桃树皮”：微流控纺丝如何实现双轴取向？

要复制这种精妙结构，传统湿法纺丝无能为力——它只能做出单向排列的纤维。 研究团队开发了一套定制化微流控纺丝系统（图1d），其核心在于三重流体协同控制：

1. 中心通道
   注入改性纤维素溶液（低温可纺）；

1. 第一层鞘流
   为良溶剂（LiOH/尿素水溶液），通过斜向冲击，在纤维表面制造剪切与稀释效应，使表层分子转向圆周方向排列；

1. 第二层鞘流
   为凝固液（植酸溶液），迅速锁定这种“轴向+周向”的双轴取向结构。

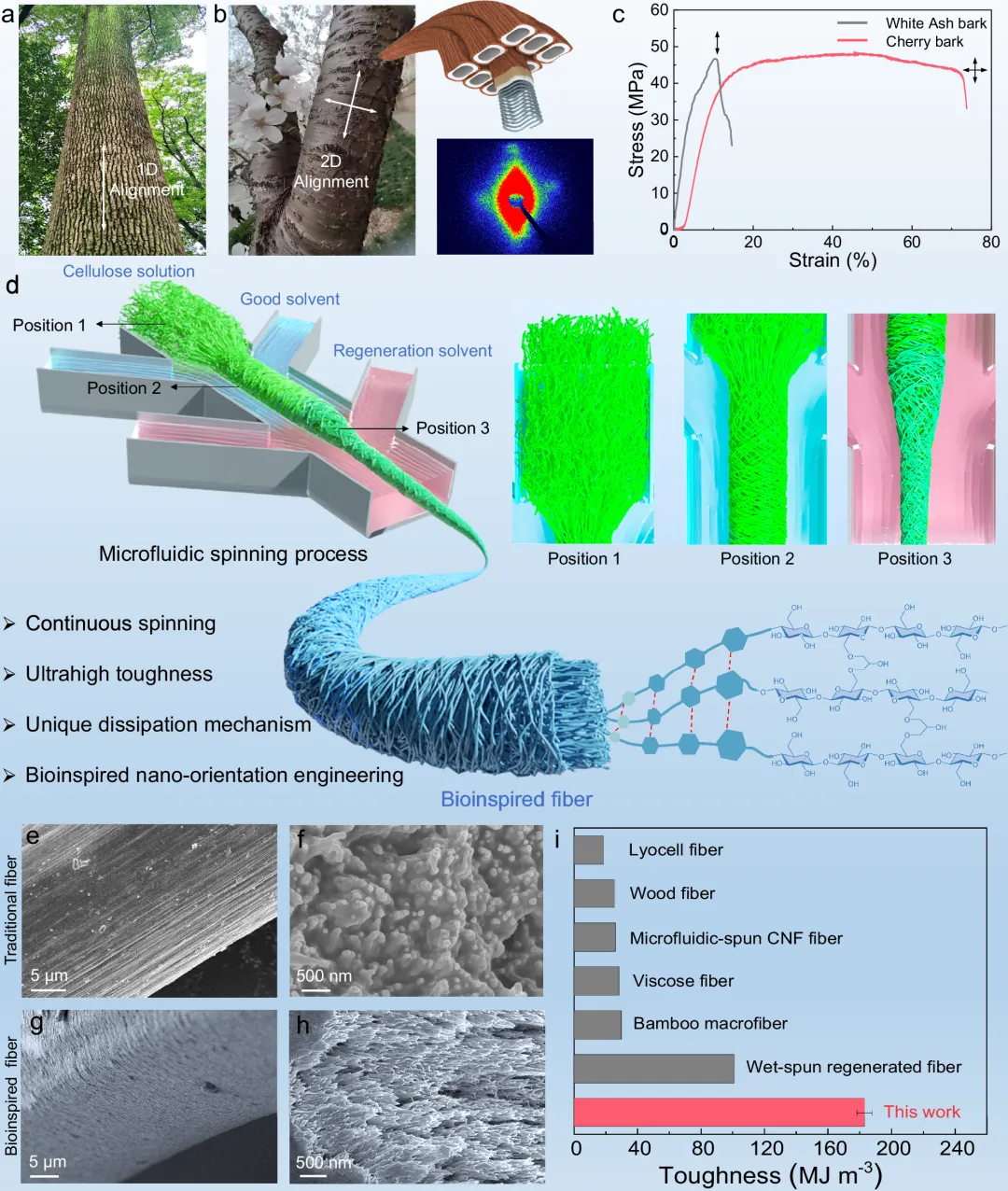

图1：（a-b）白蜡树与樱桃树皮结构差异；（d）微流控纺丝装置；（g-h）仿生纤维表面与截面的双轴纳米结构；（i）韧性性能对比

结果令人惊叹：新纤维拉伸强度达553 MPa（接近钢铁的1/3），断裂伸长率高达41%——这意味着它能被拉长近一半而不破！两者结合，韧性飙升至184 MJ·m⁻³，远超商业粘胶纤维、Lyocell纤维，甚至优于多数工程塑料。

💡 从单丝到织物：性能可规模化放大

更关键的是，这种性能提升不止于实验室单根纤维。 研究团队将仿生纤维织成布料后测试发现：织物同样展现出优异的抗撕裂性和能量吸收能力。这意味着该技术具备工业化潜力，可直接用于：

• 可持续纺织品
  替代石油基化纤，减少碳排放；

• 轻量化汽车部件
  如内饰板、缓冲结构；

• 航空航天复合材料
  在保证强度的同时提升抗冲击性。

🌍 为什么这项研究意义重大？

当前，全球每年消耗超7000万吨合成纤维，大多源自不可再生石油，且难降解。而纤维素来自植物，可再生、可生物降解、碳足迹极低。但过去因其“脆”，难以替代工程材料。

如今，通过仿生结构设计+先进纺丝工艺，纤维素终于兼具“强”与“韧”。这不仅推动了生物基材料的高性能化，也为可持续制造开辟了新路径。

未来，或许你的运动服、汽车座椅甚至无人机机翼，都将由这种“植物蛛丝”制成——既环保，又强悍。

这项研究让你对“绿色材料”有了新想象吗？你希望哪些日常用品率先用上这种仿生纤维？ 欢迎留言讨论！

📚 参考文献

Xiaotong Fu, Xizhe Zhang, Tingting Yang, Yi Zhang, Chenlu Jiao, Shuze Zhu, et al. Bioinspired nano-architecture for cellulose fibers with spider silk–like toughness. Nat. Commun., 2026. DOI: https://doi.org/10.1038/s41467-026-74052-6.

觉得有用？点个赞和在看再走吧
