当前位置：首页>农业>南京农业大学科研团队在 Food Packag. Shelf Life (Q1/10.6) 发文!提升壳聚糖果蜡果皮涂层界面粘附力

南京农业大学科研团队在 Food Packag. Shelf Life (Q1/10.6) 发文!提升壳聚糖果蜡果皮涂层界面粘附力

2026-08-15 14:56:27

南京农业大学科研团队在 Food Packag. Shelf Life (Q1/10.6) 发文!提升壳聚糖果蜡果皮涂层界面粘附力

蓝莓、葡萄等浆果表皮覆有疏水蜡质层，普通可食保鲜涂层难以牢固附着，高湿储运环境下涂层易脱落、保鲜效果大打折扣，鲜果采后腐烂损耗居高不下，其中蓝莓采后腐败损失最高可达 30%。依托壳聚糖天然可食用、成膜性优良的优势，南京农业大学联合山西农业大学科研团队受贻贝粘附蛋白启发，构建钙离子 - 没食子酸改性壳聚糖（CS-GA-Ca）金属酚网络可食涂层，从分子作用层面解决涂层在蜡质水果表皮粘附差难题，相关成果正式发表于食品包装领域期刊《Food Packaging and Shelf Life》。

可点击下方“阅读原文”获取原文内容

通讯作者及单位、邮箱

a Sanya Institute of Nanjing Agricultural University, Sanya, Hainan 572024, China

b College of Food Science and Technology, Nanjing Agricultural University, Nanjing 210095, China

E-mail address: xhm@njau.edu.cn (H. Xiao)

结果 1：CS-GA-Ca 涂层分子结构被钙离子重构，成膜微观结构更致密。科研人员通过紫外光谱、红外、XRD、核磁、SEM 多手段证实：没食子酸成功接枝壳聚糖制备 CS-GA，引入 Ca²⁺后钙离子与多酚邻苯二酚基团发生配位交联，重构分子内氢键网络，缩短多糖分子链间距；壳聚糖原有无定型晶体结构发生改变，薄膜表面由粗糙变为高度平整顺滑，钙配位促进没食子酸酚羟基氧化生成醌基，进一步完善涂层交联结构。

结果 2：改性薄膜阻隔与力学包装性能全面优化。相较于纯壳聚糖（CS）、未加钙 CS-GA 薄膜，CS-GA-Ca 水蒸气透过率显著下降，水汽阻隔能力提升；拉伸强度由纯壳聚糖 3.26 MPa、CS-GA 10.08 MPa 提升至 13.79 MPa，断裂伸长率从 3.68% 增至 18.67%，薄膜韧性与抗破损能力大幅提升；同时涂层保留优异紫外阻隔能力，可见光透过率良好，满足生鲜果品外包装视觉需求。

结果 3：涂层兼具高效抑菌与抗氧化活性。体外试验表明，CS-GA、CS-GA-Ca 对大肠杆菌、金黄色葡萄球菌抑制率接近 100%，对蓝莓采后关键致病菌灰葡萄孢抑菌率超 60%；DPPH、ABTS 自由基清除试验证实接枝没食子酸后壳聚糖抗氧化能力显著提升，低浓度钙离子添加不会破坏多酚抗氧化活性，涂层依托多酚与钙离子协同实现抑菌抗氧化双重功能。

结果 4：钙离子大幅强化涂层在蜡质果皮粘附性能，分子动力学阐明粘附机理。蓝莓果皮浸泡溶出试验显示：CS-GA 在水中 30 min 完全溶脱，CS-GA-Ca 可维持 90 min 缓慢溶出；表面能测试证明 CS-GA-Ca 范德华表面自由能更高，粘附功显著优于另外两组；以蓝莓蜡质主要组分齐墩果酸构建分子模拟体系，MD 模拟结果显示，CS-GA-Ca 与蜡质组分间范德华作用能（-64.35 kcal・mol⁻¹）、静电结合能（-28.84 kcal・mol⁻¹）远高于 CS-GA，钙通过离子桥接、压缩分子链增大接触面积双重机制强化界面结合。

结果 5：CS-GA-Ca 涂层实际保鲜效果突出，显著延长蓝莓、葡萄货架期。4℃冷藏蓝莓贮藏 24 d、25℃常温葡萄贮藏 10 d：相较于清水空白对照组，CS-GA-Ca 处理组蓝莓失重率降低 17%、葡萄失重率降低 27%；涂层有效抑制果实霉菌与酵母菌增殖，维持果实硬度、果皮色泽；空白组蓝莓货架期 28 d、葡萄 15 d，CS-GA-Ca 处理后蓝莓货架延长 2.0 倍至 63 d，葡萄货架延长 1.6 倍至 24 d。

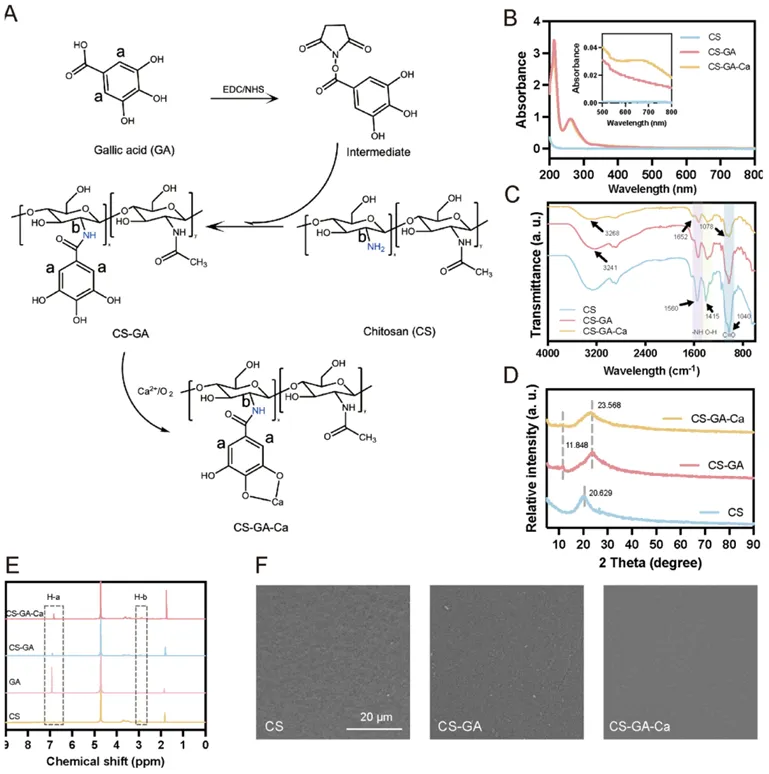

图 1（材料微观结构图）：展示 CS-GA 合成路线、三种涂层紫外 - 可见光谱、红外特征峰变化、XRD 晶型差异、氢核磁化学位移偏移规律与薄膜 SEM 表观形貌，直观佐证没食子酸接枝成功及钙离子配位改性带来的分子与表面结构变化。

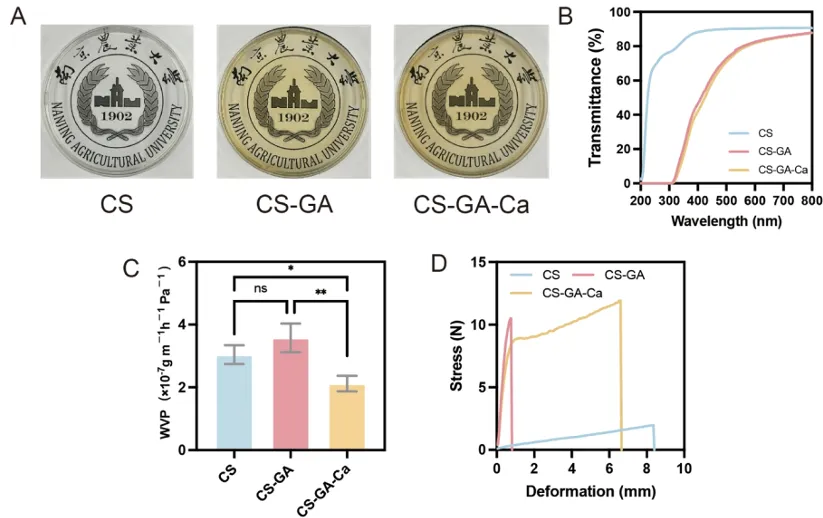

图 2（薄膜包装性能图）：实物照片直观呈现三种薄膜外观色泽，紫外透光曲线对比紫外屏蔽效果，水蒸气透过速率柱状图体现阻隔性能，应力 - 应变曲线反映薄膜拉伸力学参数差异。

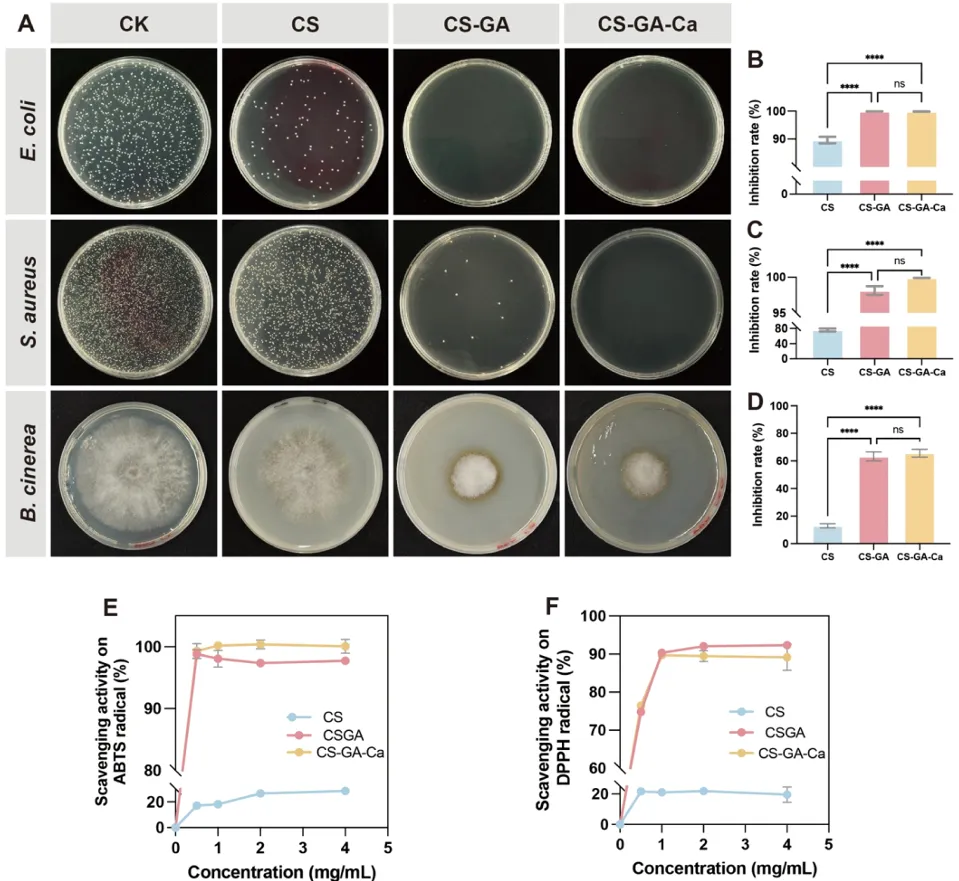

图 3（抑菌抗氧化效果图）：病原菌平板生长实拍图、细菌 / 真菌抑制率柱状图量化抑菌效果；ABTS、DPPH 自由基清除曲线体现不同浓度下涂层抗氧化能力变化规律。

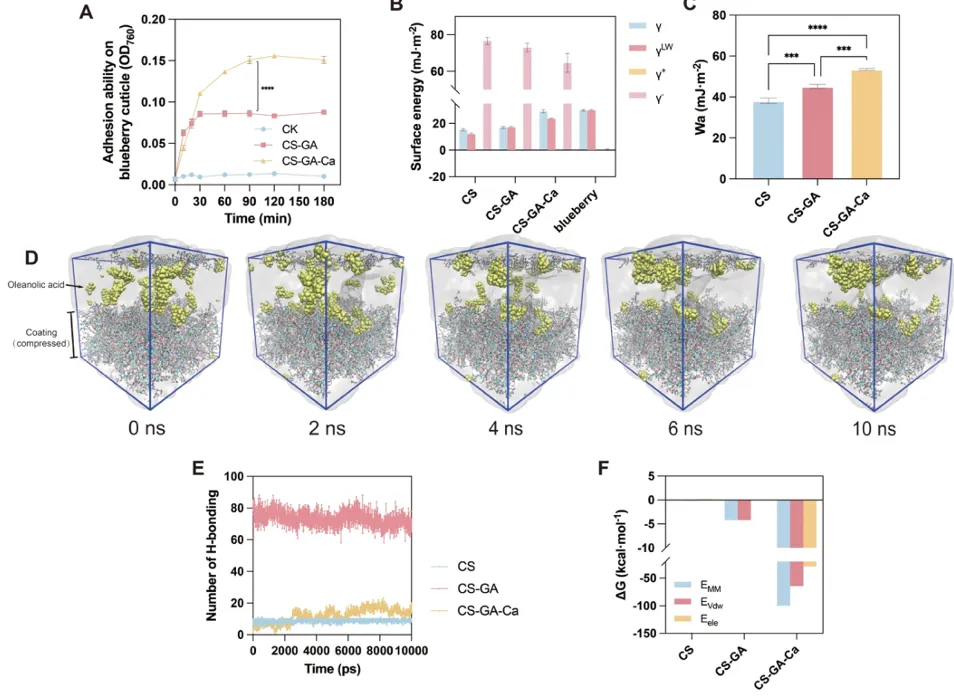

图 4（粘附性能与分子模拟图）：蓝莓浸泡溶出曲线表征涂层耐水粘附稳定性；薄膜与果皮表面能、粘附功数据对比；分子动力学不同时刻模拟快照、氢键数量变化、结合能数据，从宏观 + 分子尺度解释粘附增强机理。

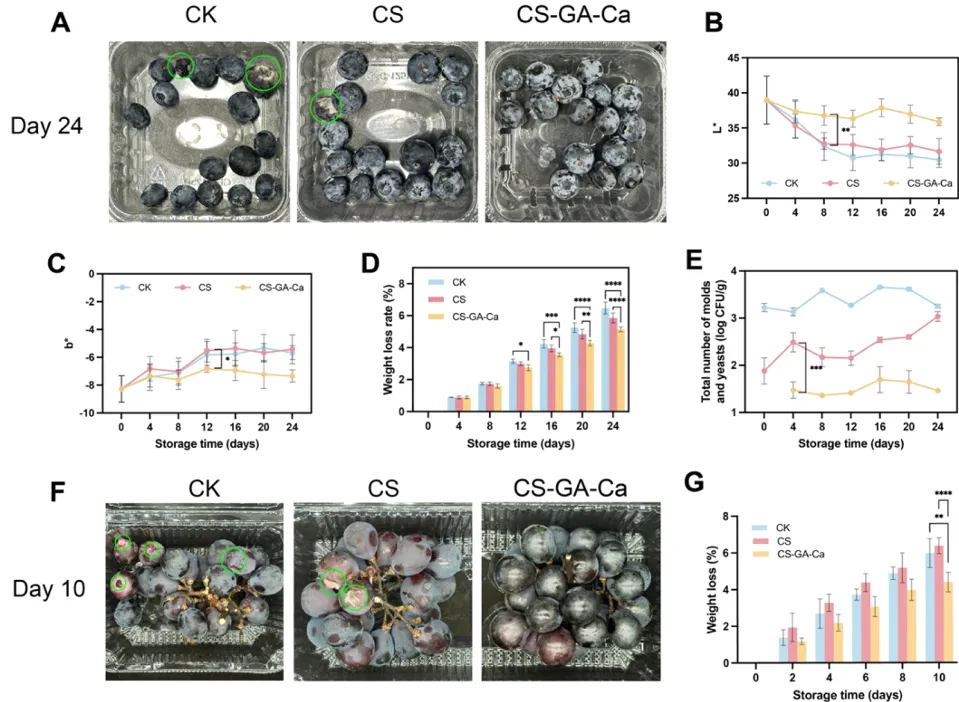

图 5（鲜果贮藏保鲜效果图）：蓝莓低温、葡萄常温贮藏不同天数外观实拍，果实色差、失重、霉菌总数变化曲线，直观对比各组保鲜优劣。

本研究选用壳聚糖、没食子酸、氯化钙三类安全可食原料，工艺简便、绿色无毒，后续可拓展应用于李子、樱桃、冬枣等表皮带天然果蜡的特色浆果保鲜；在此基础上可复配植物精油、天然抗菌提取物进一步升级多功能保鲜涂层，推动可食涂膜保鲜技术落地果蔬采后产业化储运，有效减少生鲜果品产后损耗。

本文来自网友投稿或网络内容，如有侵犯您的权益请联系我们删除，联系邮箱：596563534@qq.com 。

最新文章

随机文章
