农业废料变废为宝?生物炭做橡胶填料,效果到底如何?
农业废弃物热解制备的生物炭有望替代化石来源碳黑作为橡胶填料，但其性能高度依赖于原料来源决定的组成与结构。本研究系统比较了玉米芯、竹子和木薯三种农业生物炭在天然橡胶复合材料中的表现，并以半补强碳黑 N550 为参照。结果表明：玉米芯、竹子和木薯生物炭的碳含量分别为 94 %、88 % 和 78 %，木薯生物炭的金属氧化物（尤其二氧化硅）含量最高。在高剪切混炼过程中，生物炭聚集体破碎成富碳碎片，但金属氧化物仍以表面附着或独立团聚形式存在。木薯生物炭因高极性金属氧化物与天然橡胶极性不匹配，导致填料-填料相互作用最强、填料-橡胶相互作用最弱，表现为门尼粘度最高、交联密度最低、拉伸强度最差。三种生物炭均能提高撕裂强度（裂纹偏转效应），但补强效果远低于 N550，归因于其颗粒大、中空结构阻碍橡胶渗透、金属氧化物引起界面不相容。本研究揭示了生物炭微结构及无机成分的主导作用，指出通过矿物调控、表面改性和工艺优化有望开发高性能可持续橡胶填料。一、研究背景与意义
问题背景：全球农业废弃物（如玉米芯、竹子、木薯渣）大量产生，处理不当会造成环境污染。
研究动机：这些废弃物可转化为生物炭，作为可持续、低碳的橡胶填料，替代传统的化石来源填料（如炭黑）。
研究目标：系统研究三种农业生物炭（玉米芯、竹子、木薯）在天然橡胶中的组成、结构、分散性、交联行为、力学性能等，揭示其对橡胶性能的影响机制。
二、研究方法亮点

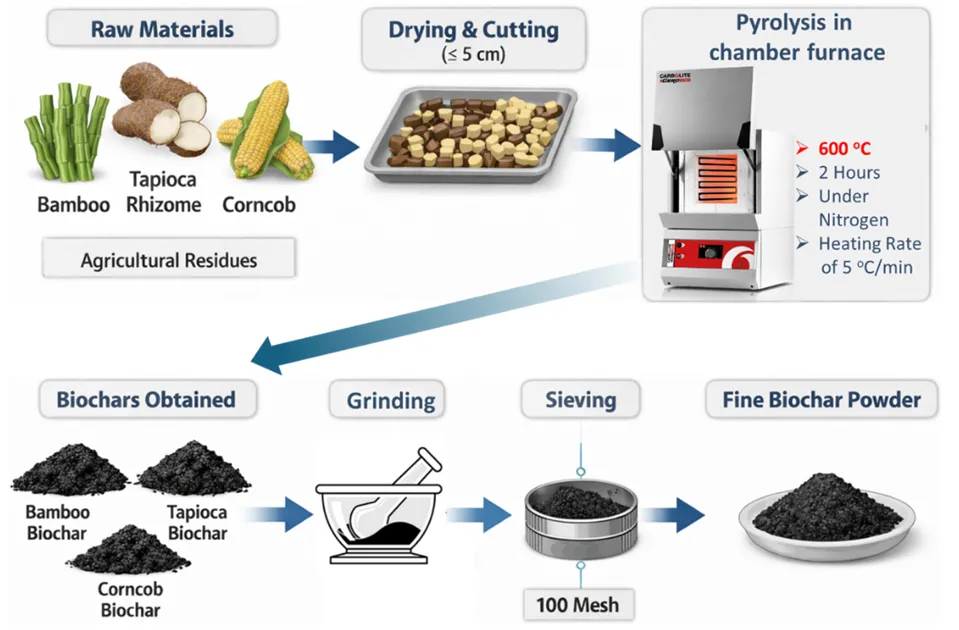

1. 生物炭制备
原料：玉米芯、竹子、木薯根茎。
热解条件：600°C，氮气氛围，2小时。
后处理：研磨、过筛（100目）。
2. 橡胶复合材料的制备
3. 表征手段

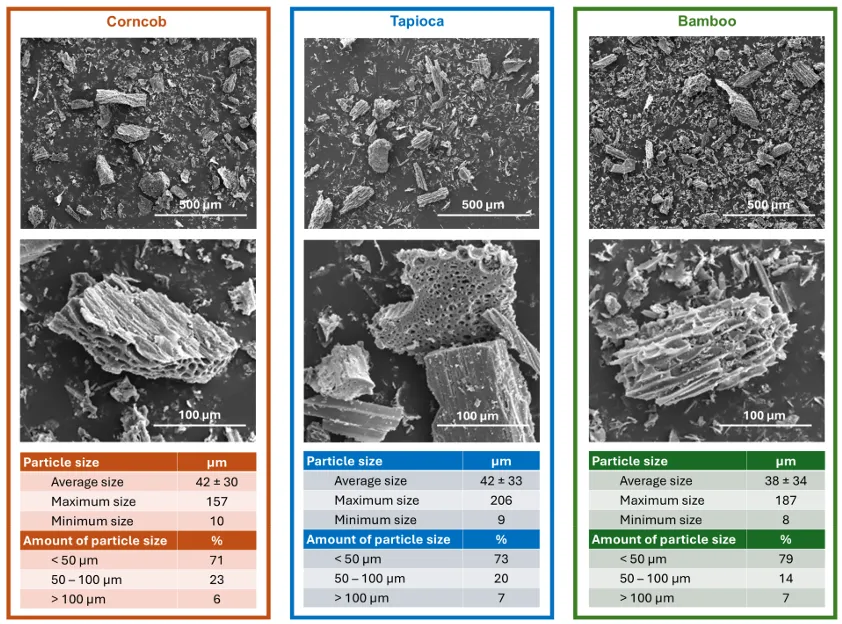

Fig. 2. 生物炭在混入橡胶基体前的原始形态的 SEM 图像（两种放大倍数），以及基于低倍图像（较大视野，500 μm 标尺）使用 ImageJ 软件对 150 个颗粒进行粒径分布分析得到的数据。三、主要研究结果
1. 生物炭的组成与结构

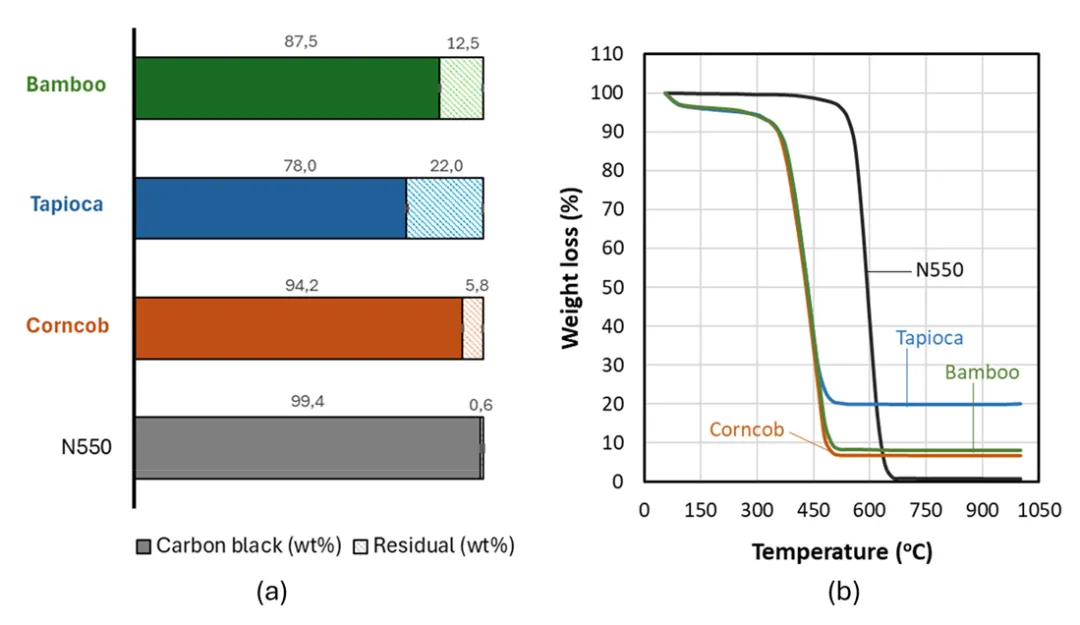

碳含量排序：玉米芯（94%）> 竹子（88%）> 木薯（78%）。
无机残留物（金属氧化物）含量排序：木薯 > 竹子 > 玉米芯。
形貌：三种生物炭均呈中空多孔结构，粒径分布相似（多数 < 50 μm）。
TGA显示：生物炭的热氧化稳定性低于N550炭黑，因其结构较无序、缺陷多、含氧官能团多。
2. 复合材料流变与填料网络
Mooney粘度：木薯生物炭 > 其他 = N550。
Payne效应（填料-填料相互作用）：木薯 > 玉米芯 ≈ 竹子 > N550。
原因：木薯生物炭中硅含量高，极性大，与非极性NR不相容，导致填料团聚。
3. 硫化特性与交联密度
扭矩差：N550 > 玉米芯 > 竹子 > 木薯 > 未填充。
交联密度：N550 > 未填充 > 玉米芯 ≈ 竹子 > 木薯。
结合胶含量：N550 > 玉米芯 ≈ 竹子 > 木薯 ≈ 0。
结论：生物炭与NR的界面相互作用极弱，几乎无化学键合，主要是物理填充。
4. 力学性能
5. 微观形貌与元素分布
四、研究结论
三种农业生物炭在天然橡胶中表现为非增强填料，远不及N550炭黑。
性能差异主要由金属氧化物含量（尤其是硅）决定，极性越高，填料-填料相互作用越强，填料-橡胶相互作用越弱。
生物炭的大粒径、中空结构、高无机残留是限制其增强效果的关键因素。
未来改进方向：
去除或减少金属氧化物；
表面功能化改性；
优化粒径与孔隙结构；
使用偶联剂等提高相容性。

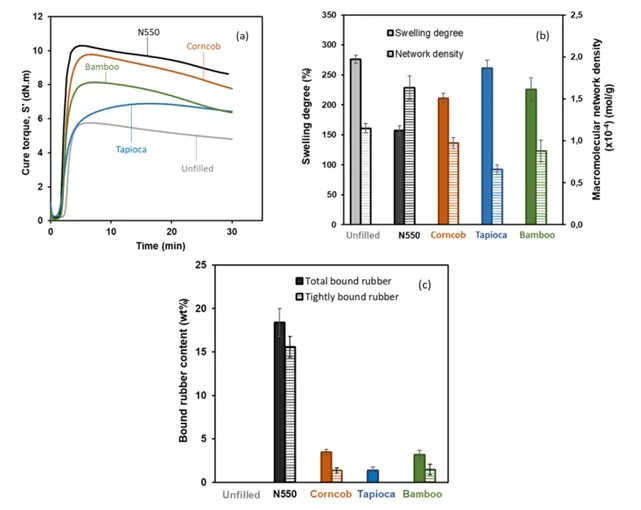

Fig. 6.填充 N550 及三种生物炭的 NR 混炼胶的 (a) 硫化特性，(b) 通过溶胀法测得的硫化胶大分子网络密度，(c) 未硫化状态下的结合胶含量（填料-橡胶相互作用）。五、论文的创新点与局限性
创新点：
首次系统比较三种不同农业来源生物炭在相同加工条件下的橡胶复合性能。
将生物炭的化学组成（尤其金属氧化物） 与其流变、交联、力学性能建立关联。
提出生物炭在橡胶中的“碳-碳弱相互作用 + 金属氧化物极性团聚”双机制模型。
局限性：
仅使用一种炭黑（N550）作为参照，未对比其他类型炭黑（如N220、N774）。
未对生物炭进行改性处理（如去灰分、硅烷改性），限制了其性能提升潜力。
未研究不同填料用量（如10、50 phr）的影响。

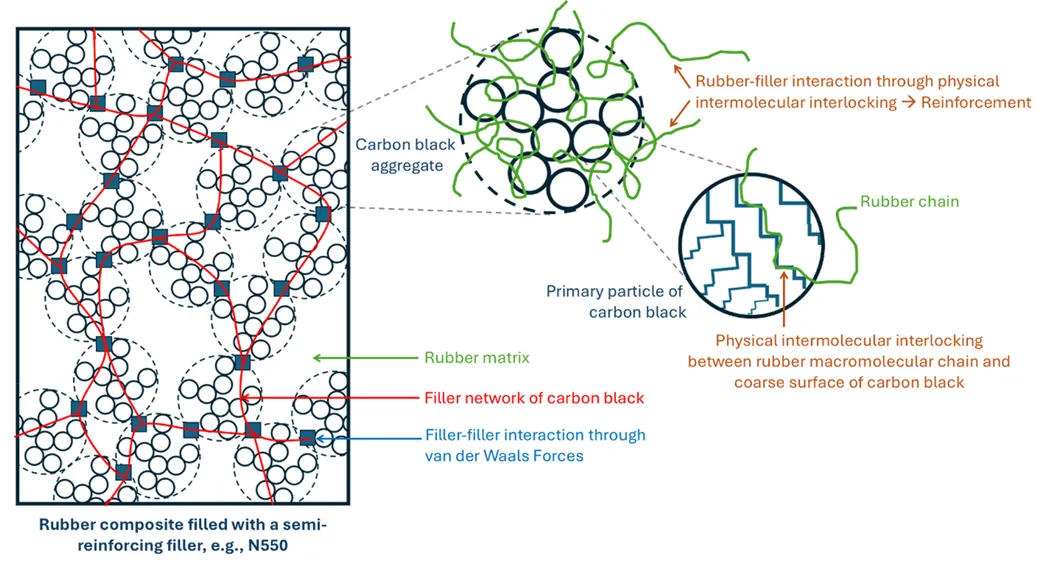

Fig. 7. （半）补强碳黑在橡胶复合材料中的作用机理示意图。六、实际应用启示
知识产权：论文和图片的版权归论文作者或单位所有，专利权归专利权人所有，文章如有不当内容，欢迎批评指正，如有侵权请联系后台删除或修改，感谢您的支持！
投稿：非常欢迎各位专家学者在材料科学通公上介绍课题组和企业的前沿科技成果！后台联系即可。
10个月宝宝每天需要喝多少奶粉？
