面向农业病虫害识别的田间实时感知高质量图像数据集建设方案(WORD)

2026-05-25 03:37:53

温馨提示

关注【无忧智库】微信公众号，文末附资料下载方式。

导读：本项目围绕农业病虫害识别场景，构建“田间实时感知 + 高质量图像数据集 + 边缘智能推理 + 农业专家决策”的一体化数据与算法基础设施。从咨询视角来看，其本质不是“做一个数据集”，而是构建农业AI能力的底座工程。当前农业数字化已进入“数据驱动阶段”，但制约行业发展的核心瓶颈并非算法，而是高质量数据供给不足。该项目通过多源感知（无人机、多光谱、物联网）、数据治理（清洗、标注、标准化）、以及云边协同架构，打通“采-治-用”全链路，目标是形成一个可持续演进的数据资产体系。核心价值体现在三点：- 数据资产化：将非结构化农田影像转化为标准化、可复用的数据资产- 智能化闭环：构建从感知到决策再到执行的自动化链路- 产业赋能：为智慧农业、无人植保、农业大模型提供底层支撑

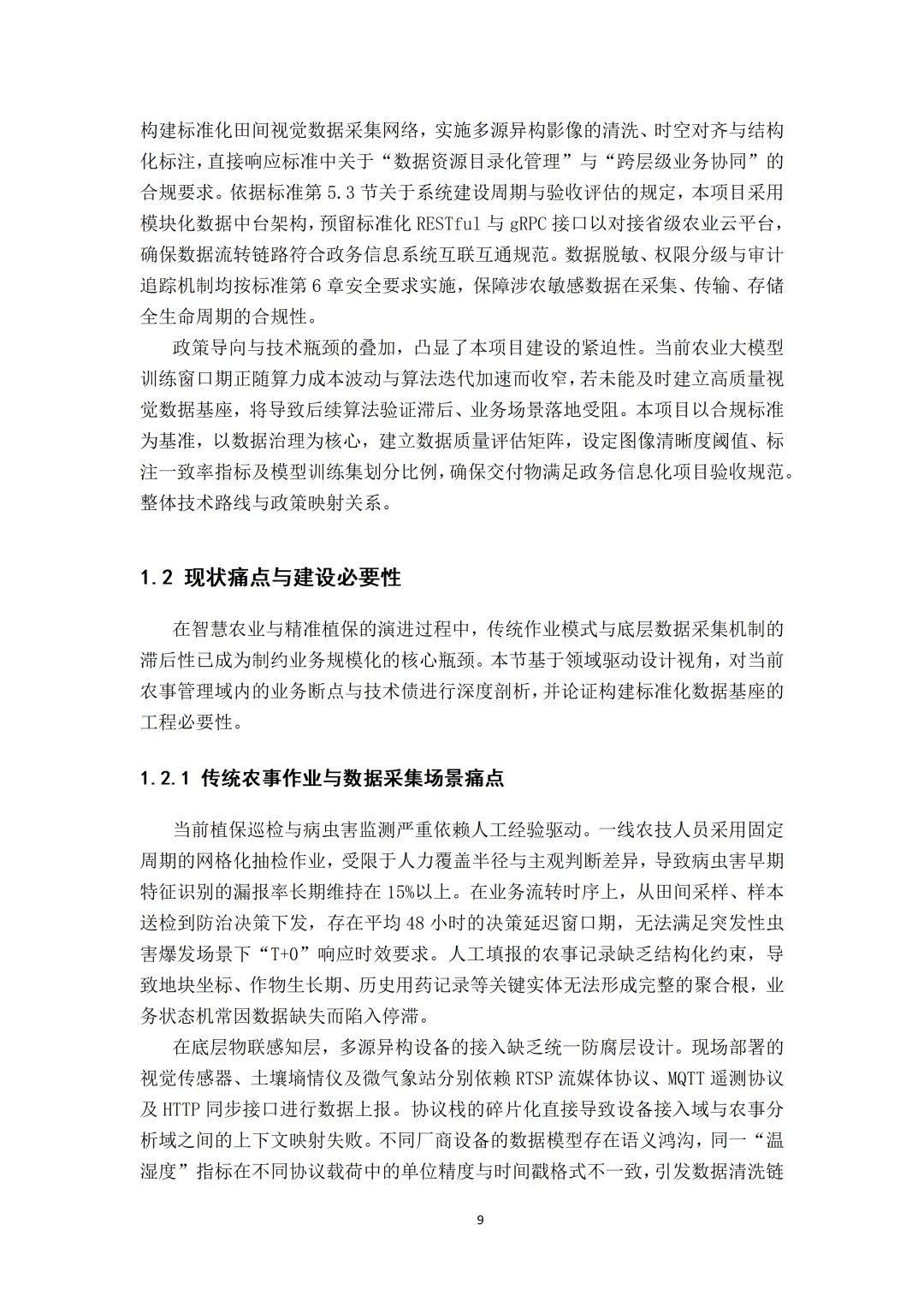

先把问题说透：农业AI为什么一直"数据饥渴"

很多人以为农业AI落地难，是算法不够好、算力不够强。我的判断恰恰相反——根本卡点在数据。

现在市面上能拿到的农业病虫害公开数据集，大多数是实验室采集或单一作物品种，拍摄环境干净、光照标准、背景简单。但真实田间是什么样的？杂草丛生、强侧光、叶片遮挡、露水反光、镜头抖动……模型在测试集上98%准确率，到了田间跌到70%以下，我见过太多次了。

问题的结构性根因有三个：

第一，样本分布严重长尾。主流病害样本多，但稀有病害、早期潜伏期病斑的样本少得可怜，有些类别只有几十张。这种数据喂出来的模型，对常见病害尚可，对真正危险的低频病害基本失效——而偏偏这些低频病害一旦爆发，损失最大。

第二，标注质量参差不齐。很多数据集的标注是边界框级别，标注员对病害分级没有统一的评判标准，同一张病叶，不同人打分差异高达两个等级。这种噪声标签会直接拉低模型的泛化能力。

第三，缺时空元数据。图像本身不够，还需要知道这张图是什么时间、什么地块、什么气象条件下拍的。温湿度、风速、生育期……这些环境变量和图像特征结合，才能让模型真正理解"为什么这里会发病"。没有时空元数据，图像就是孤立的像素，模型学到的是表象，不是规律。

另外，多源设备数据孤岛问题同样严峻。无人机用的是GigE Vision协议，土壤墒情仪用Modbus RTU，微气象站是HTTP接口——协议碎片化导致数据根本无法统一管理，上层AI看到的是一堆无法对齐的碎片。

这就是为什么，在做农业AI项目之前，必须先打好数据底座。

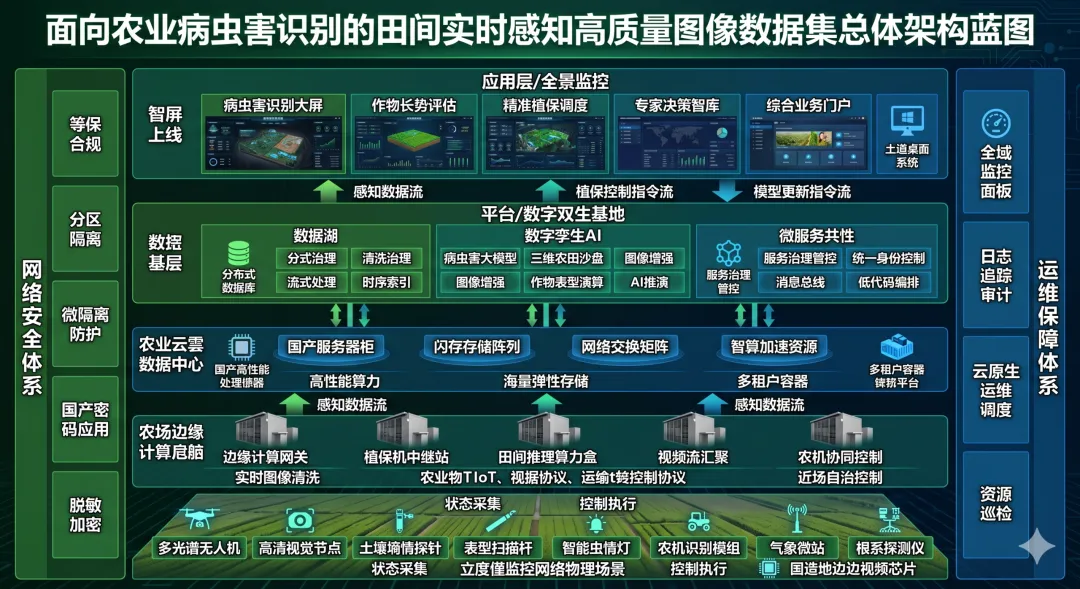

整体建设思路：端侧采集 → 边缘初筛 → 云端重训

把这个项目的技术路线用一句话概括："端侧采集-边缘初筛-云端重训"的三级协同架构。

这条技术路线的逻辑很朴素：

端侧负责高质量原始数据的采集，无人机多光谱相机、田间IoT传感器、微气象站——把物理世界高保真映射成数字信号；

边缘侧做实时初筛和协议统一，把海量冗余数据压缩掉，把异构协议抹平，只把有价值的特征和异常事件往云端推；

云端做重训练和全局调度，接收边缘回传的长尾样本，执行模型迭代，再把新版本模型OTA推回边缘。

这三级形成一个持续迭代的闭环，数据越积越多，模型越练越强。

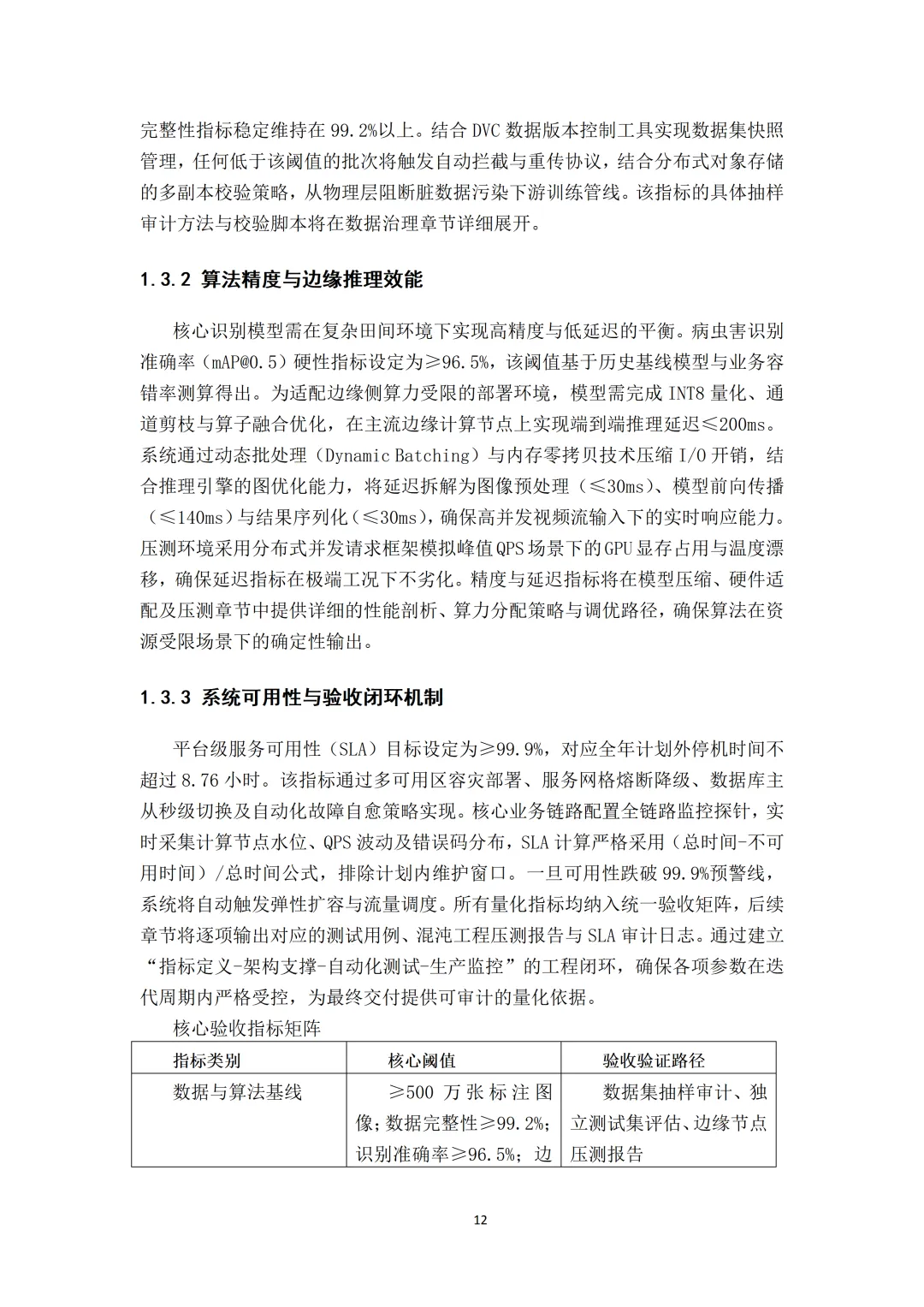

整个项目的核心量化验收指标如下：

指标类别	核心阈值
数据集规模	≥500万张高质量标注图像
数据完整性	≥99.2%（SHA-256全链路校验）
病虫害识别准确率	mAP@0.5 ≥96.5%
边缘推理延迟	端到端 ≤200ms
系统可用性SLA	≥99.9%
农药施用量降低	≥20%

这些不是PPT上的愿景数字，是有工程闭环兜底的硬性验收阈值。

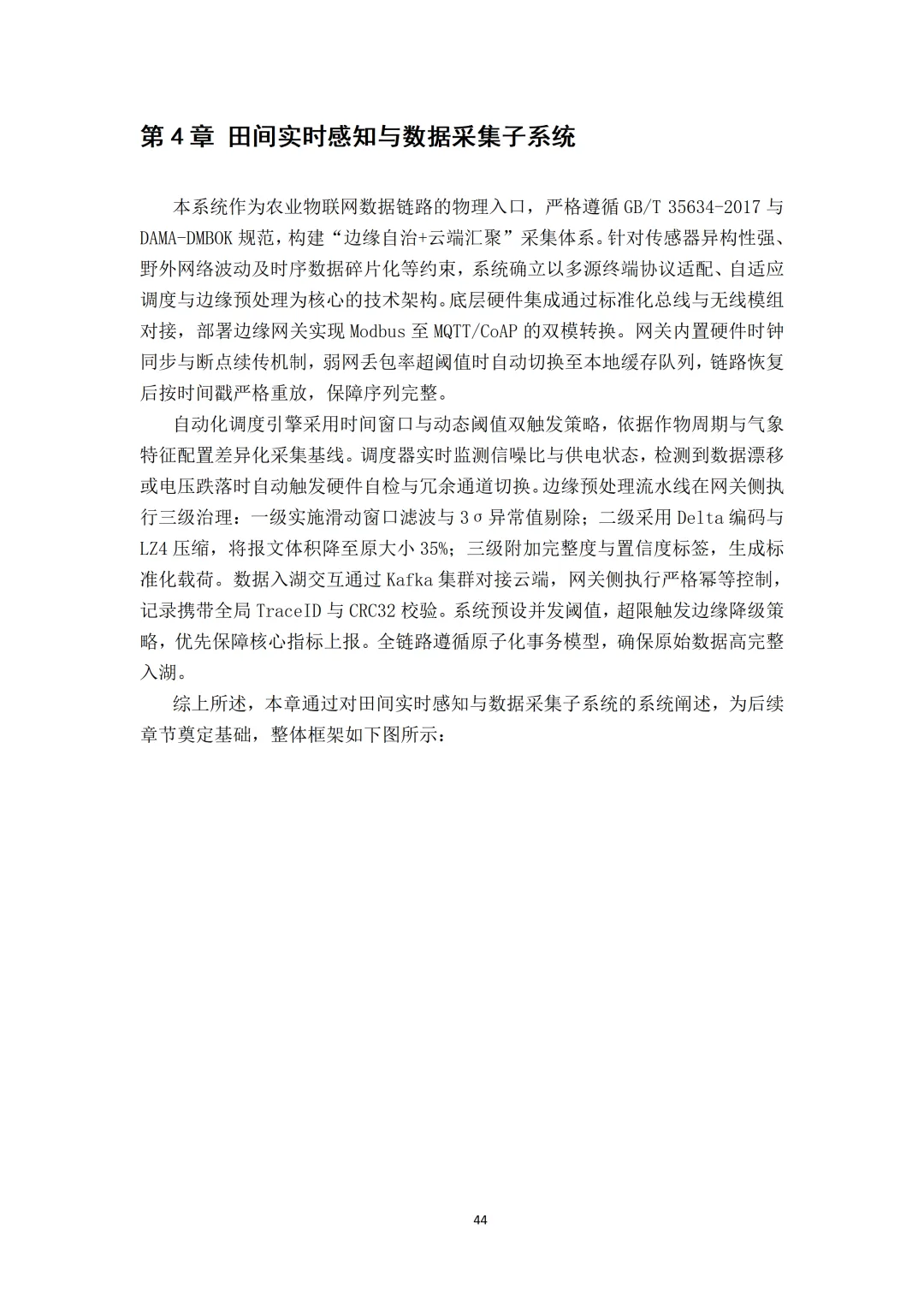

感知层：怎么把田间数据采回来

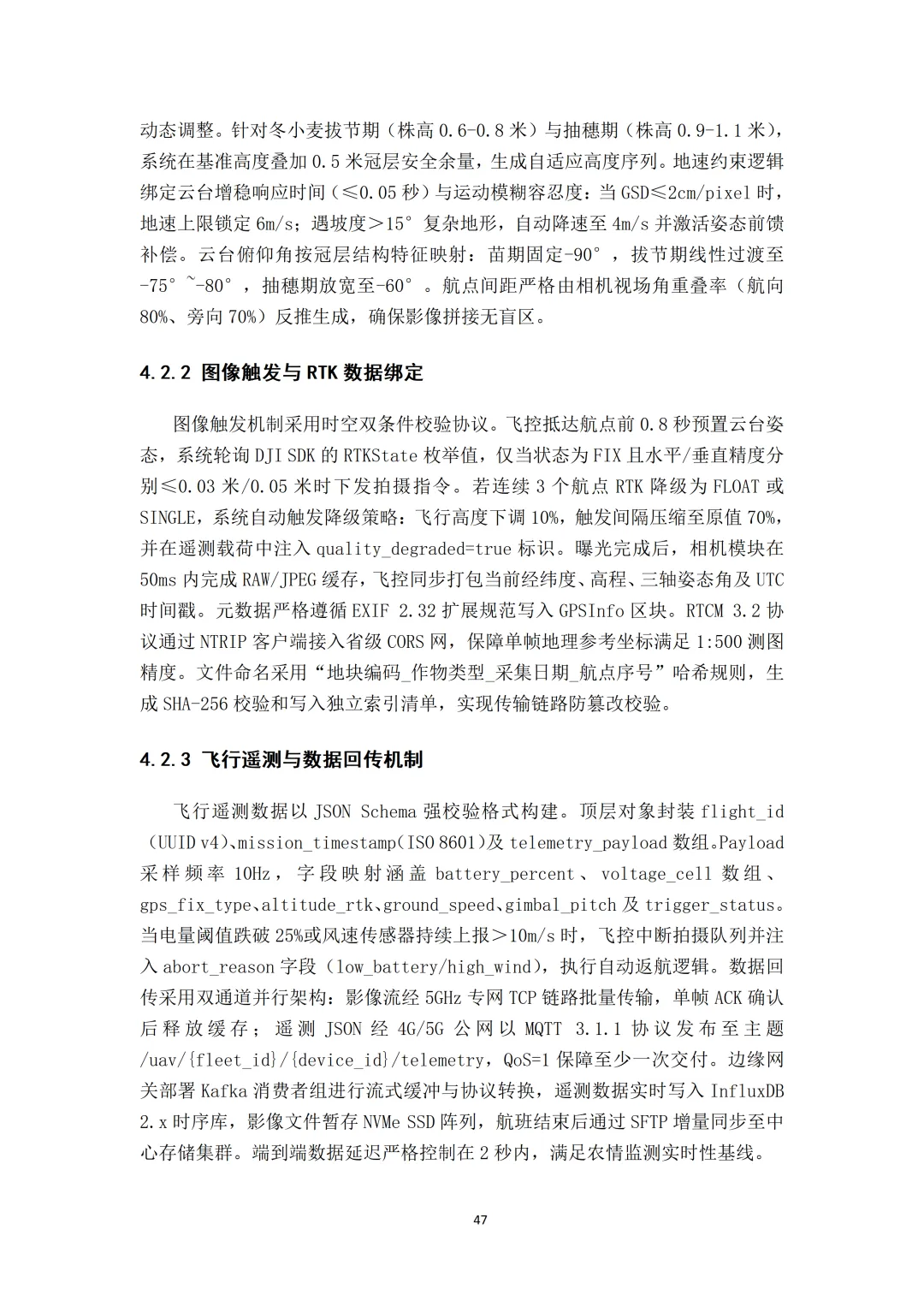

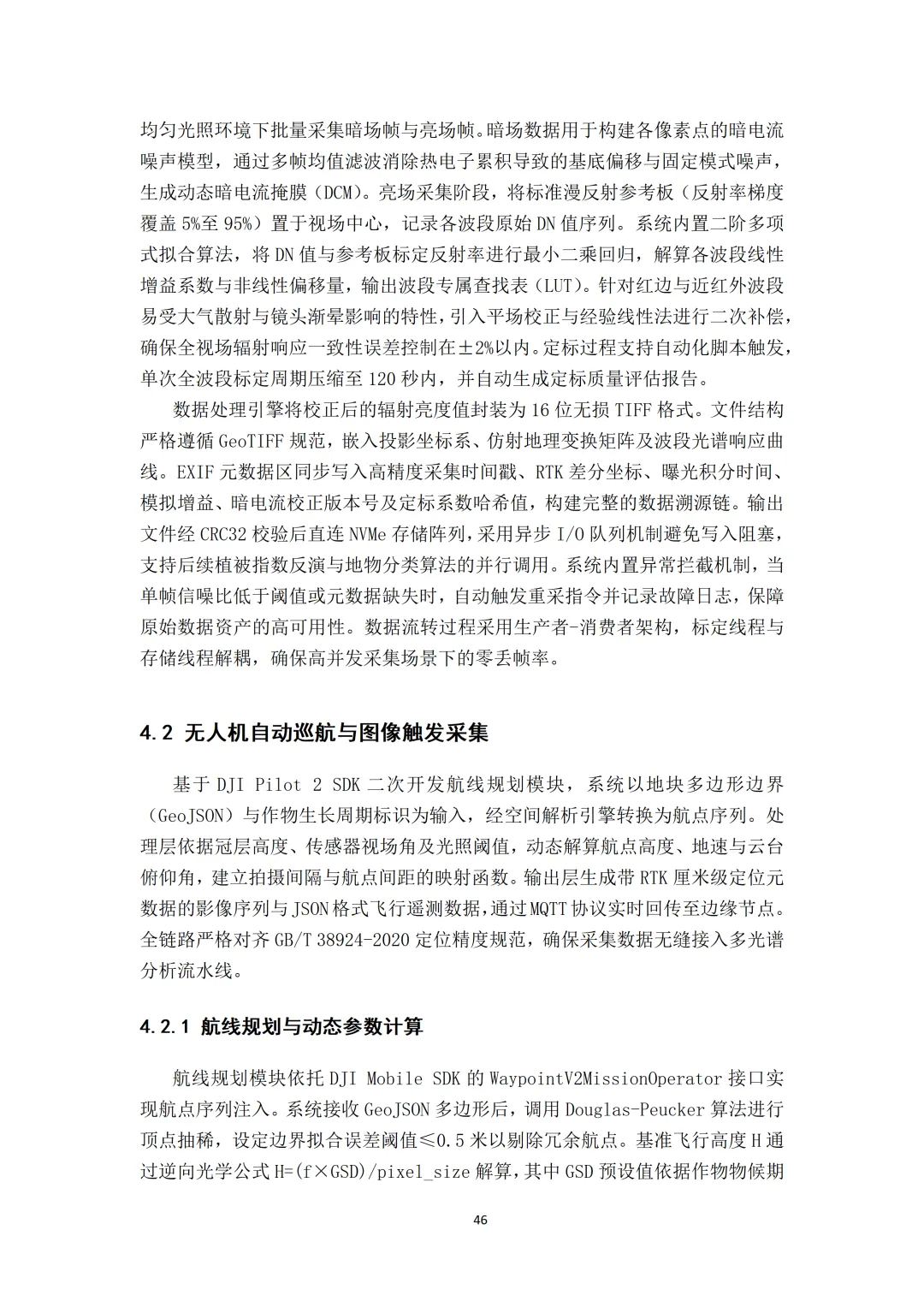

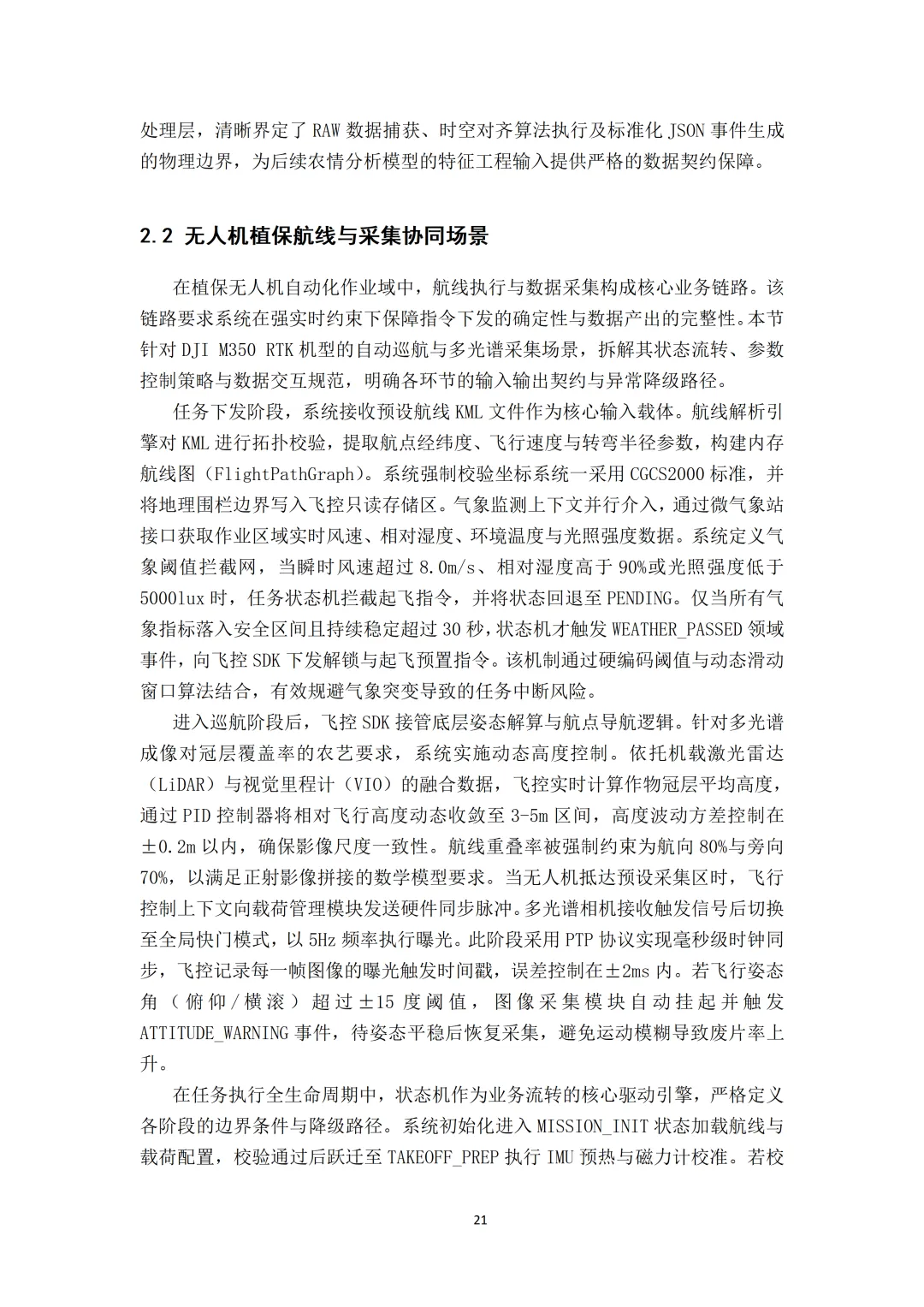

3.1 无人机多光谱采集

这个项目用的是DJI M350 RTK，挂载多光谱相机，覆盖蓝、绿、红、红边、近红外五个波段，输出16-bit TIFF格式RAW数据，空间分辨率2.5cm/px。

关键设计点在于触发逻辑。不是定时触发，而是双条件触发：RTK航点指令触发 + 环境辐照度阈值触发（≥800 W/m²）。为什么要这么设计？因为阴天光线不足时拍出来的图质量差，这种废片进了训练集，比没有数据更糟糕。宁可少采，不要低质。

飞行过程中的动态高度控制也是核心工程点。系统通过机载LiDAR与视觉里程计VIO融合，实时计算作物冠层高度，用PID控制器把相对飞行高度动态锁定在3-5m区间，波动方差控制在±0.2m以内。航向重叠率80%、旁向重叠率70%，这是后期正射拼接的数学基础，一旦达不到，GCP控制点再多也救不回来。

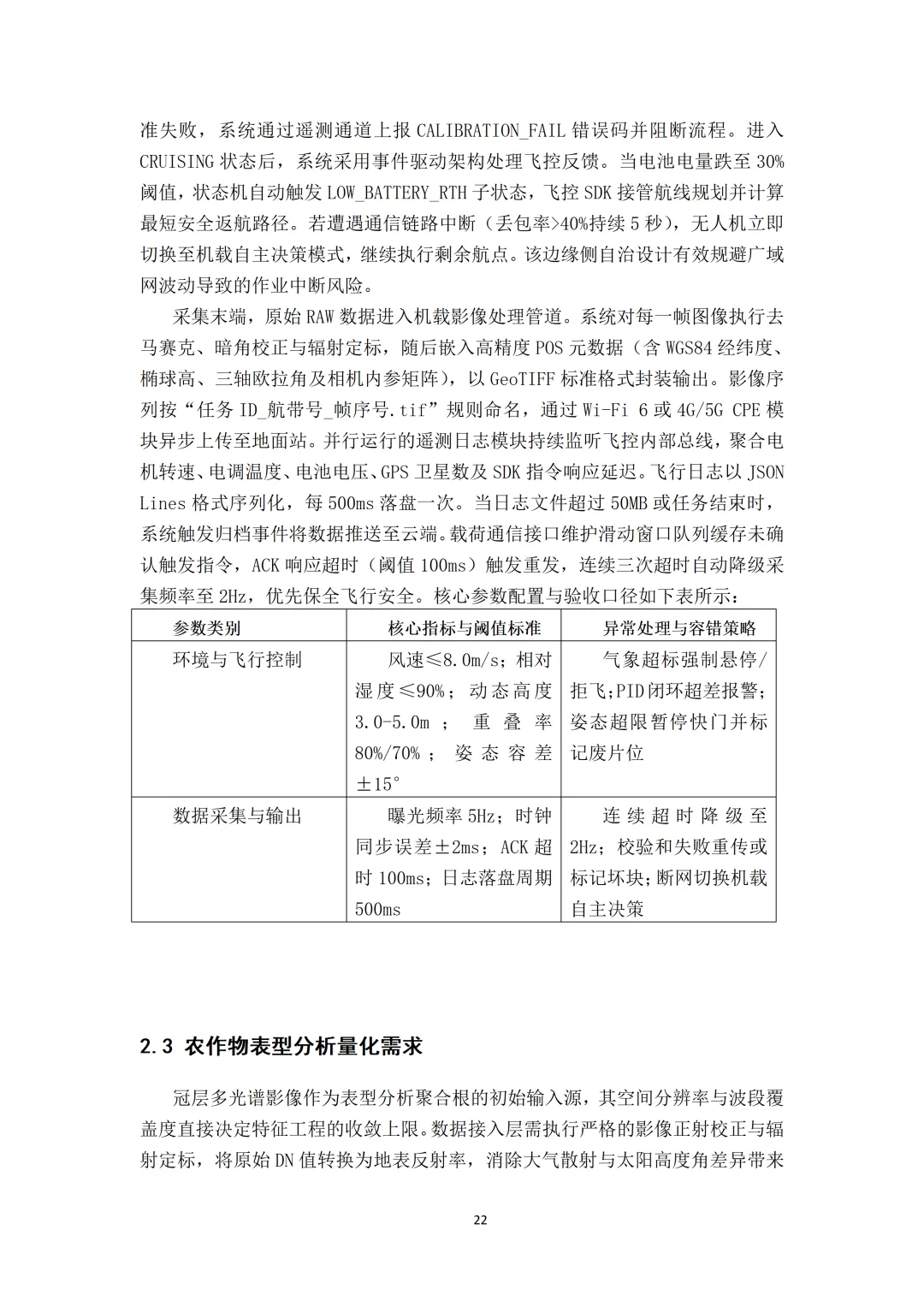

任务状态机是保障作业可靠性的核心机制。状态序列是：MISSIONINIT → TAKEOFFPREP → CRUISING → DATA_COLLECTING → RTH/LAND。每个状态跃迁都有明确的前置条件和降级路径：

起飞前：瞬时风速>8m/s、相对湿度>90%、光照<5000lux，任何一条触发，拒飞；

飞行中：电池跌至30%，自动触发最短路径返航；

通信中断（丢包率>40%持续5秒），切换机载自主决策模式，继续执行剩余航点；

姿态角超±15°，挂起快门采集，标记废片位。

这套状态机的工程价值在于：把人工判断变成确定性逻辑，无论现场条件多复杂，系统行为都是可预测的。

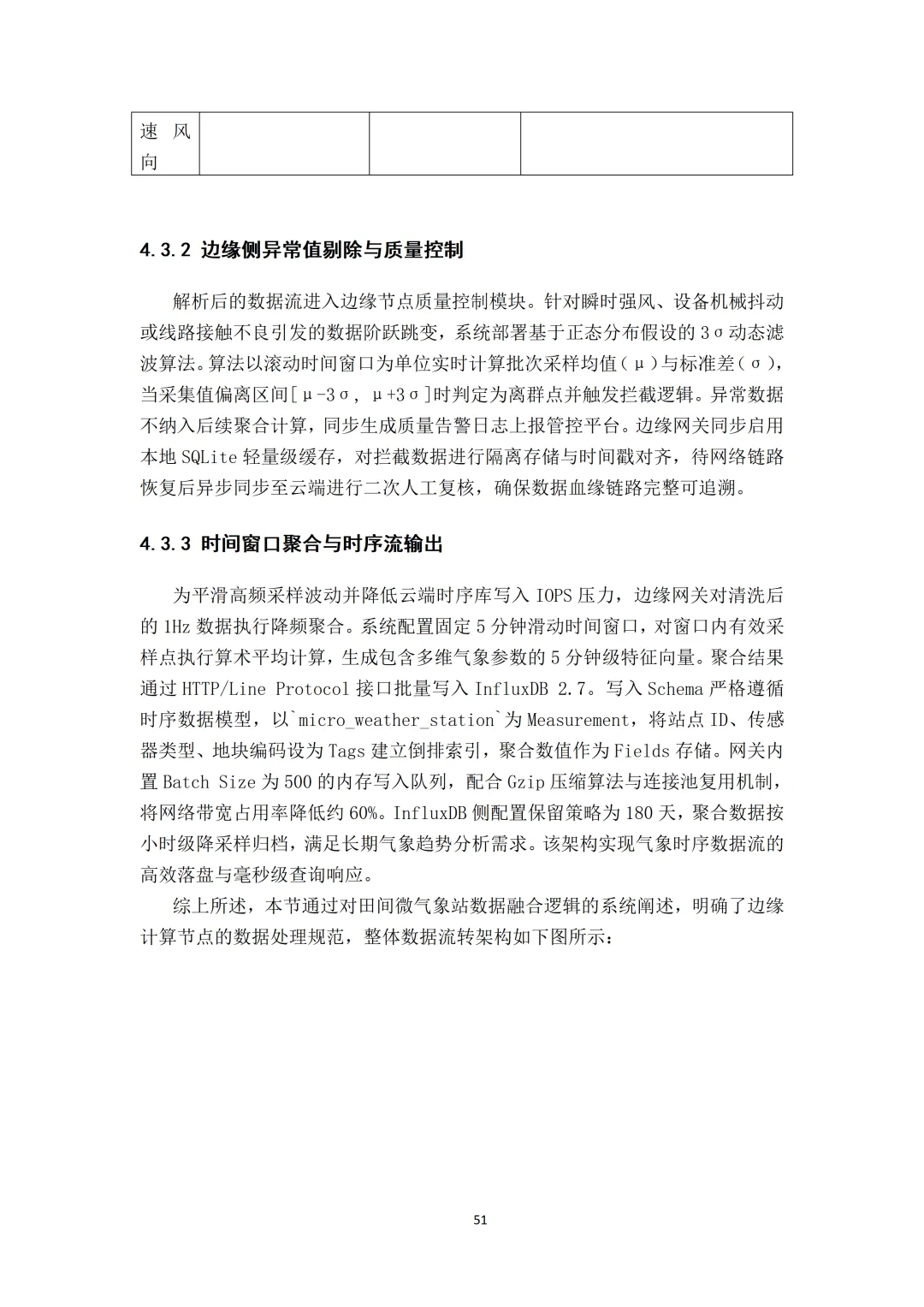

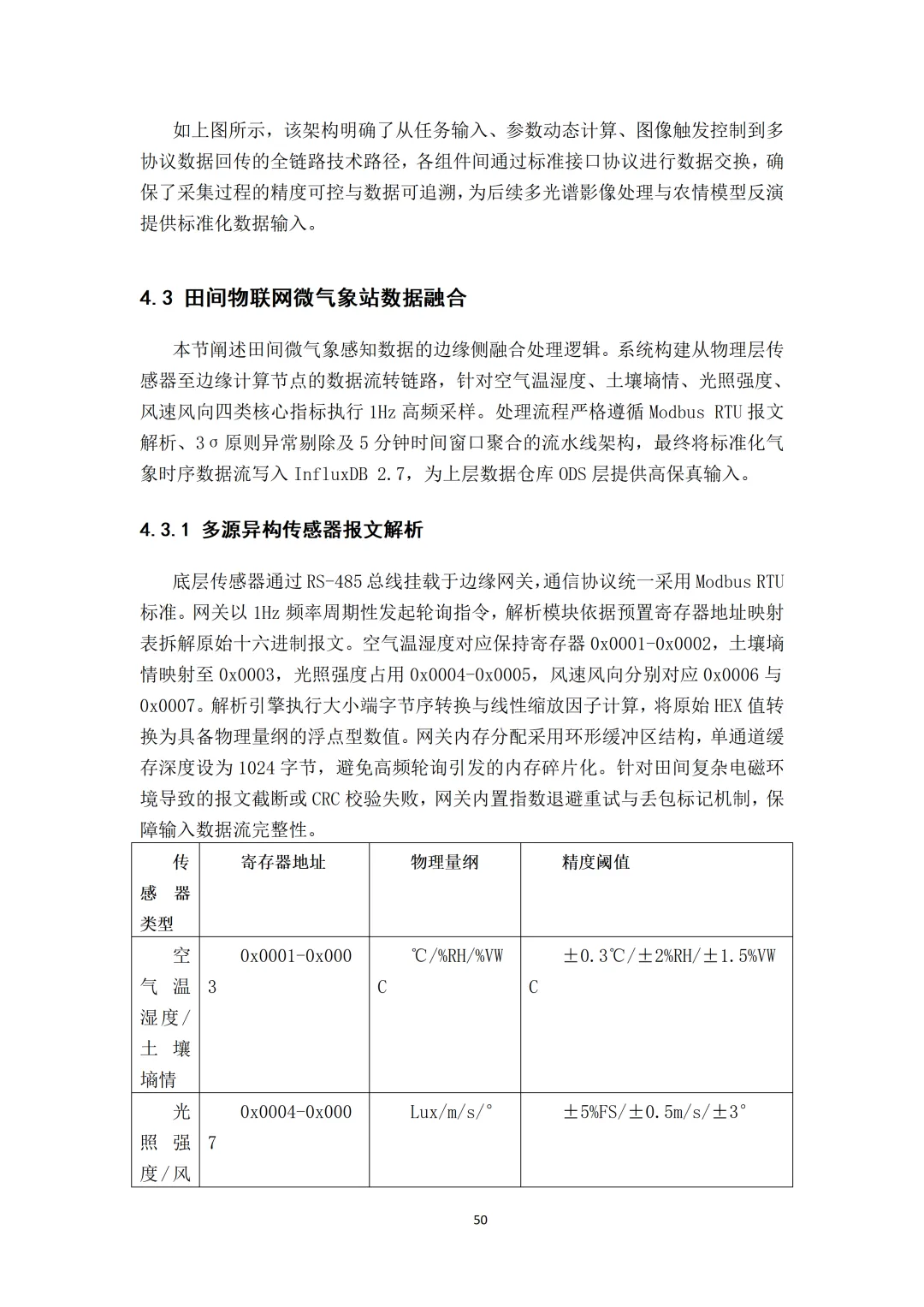

3.2 地面传感器网络

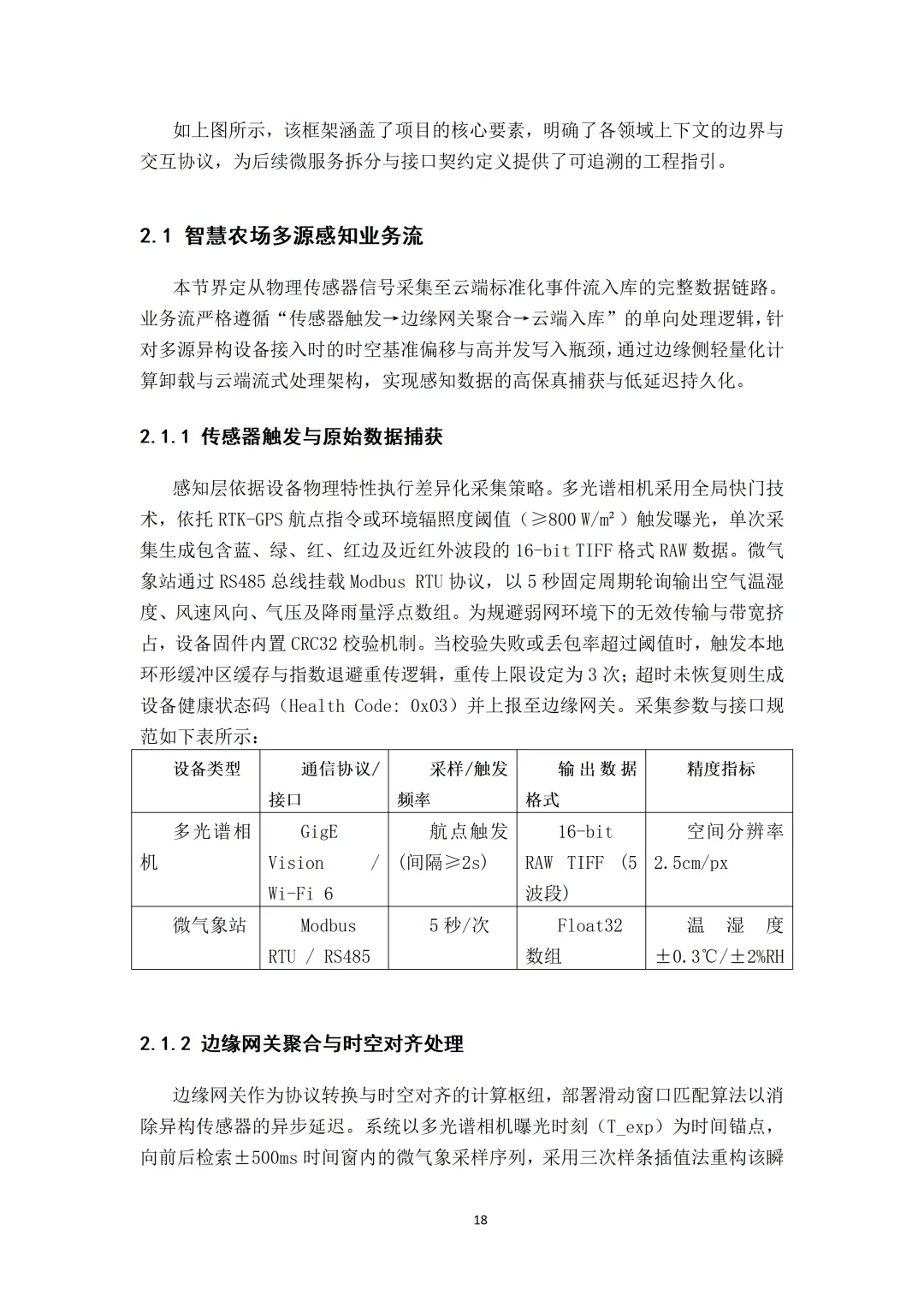

微气象站通过RS485总线挂载Modbus RTU协议，5秒轮询一次，输出空气温湿度（精度±0.3℃/±2%RH）、风速风向、气压、降雨量。

这里有个细节值得特别说明：设备固件内置CRC32校验，校验失败或丢包率超阈值时，触发本地环形缓冲区缓存和指数退避重传（上限3次）。超时未恢复则生成设备健康状态码0x03上报网关。这种边缘侧的容错设计，能把弱网环境下的数据丢失率控制到极低，是田间物联网项目必须有的基础能力。

边缘层：时空对齐是核心工程挑战

把多光谱图像和气象传感器数据融合，听起来简单，做起来是个真正的工程难题。原因在于：不同设备的时间戳不一致，空间基准不统一。

4.1 时空对齐算法

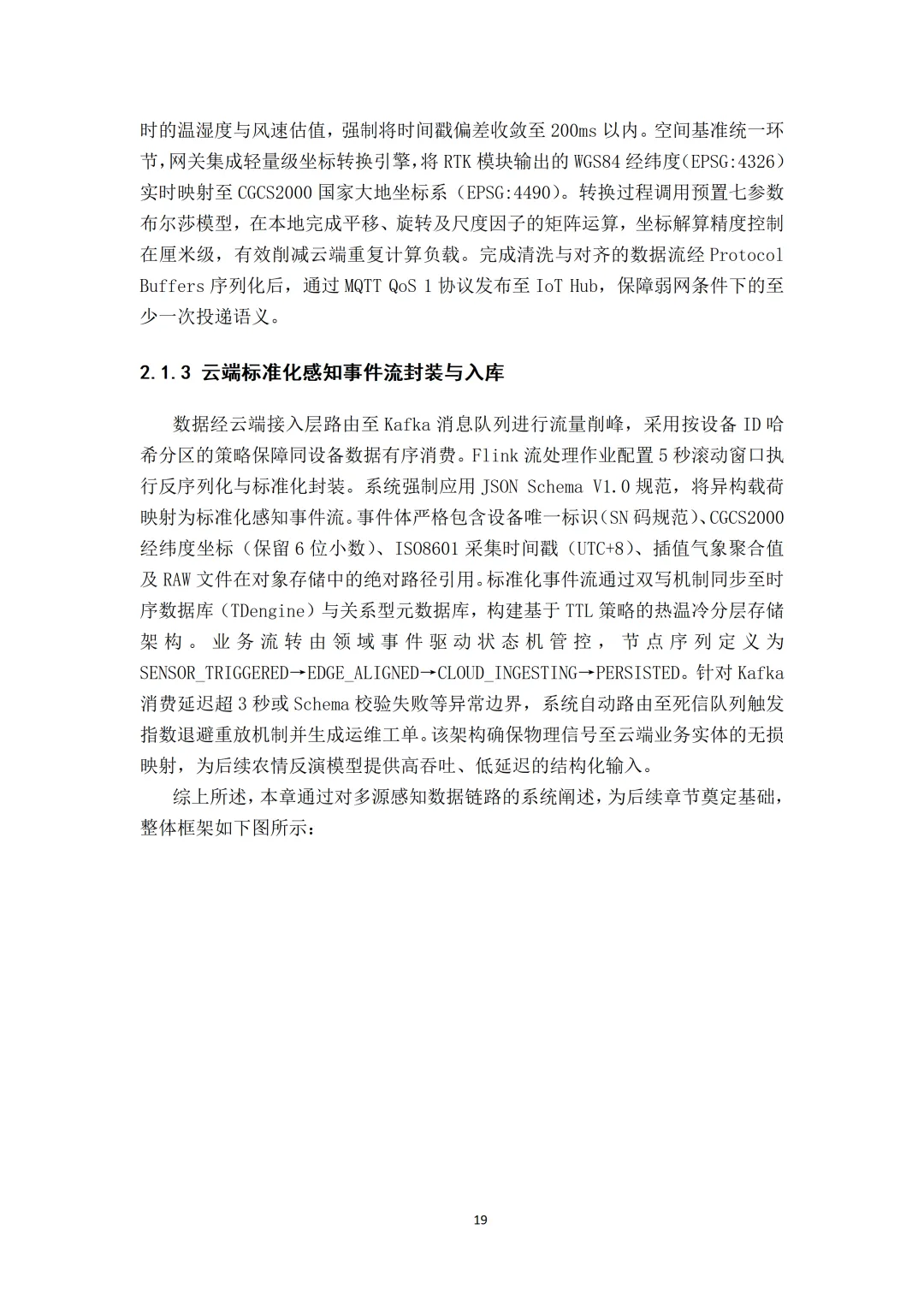

边缘网关部署滑动窗口匹配算法：以多光谱相机曝光时刻T_exp为时间锚点，向前后检索±500ms时间窗内的气象采样序列，用三次样条插值法重构该瞬时的温湿度与风速估值，把时间戳偏差收敛到200ms以内。

空间基准统一方面，网关集成轻量级坐标转换引擎，把RTK输出的WGS84经纬度实时映射至CGCS2000国家大地坐标系，调用预置七参数布尔莎模型，坐标解算精度控制在厘米级。

4.2 数据流水线设计

完成清洗和对齐的数据，经Protocol Buffers序列化后，通过MQTT QoS 1协议推送至IoT Hub。到了云端接入层，路由进Kafka消息队列，按设备ID哈希分区，用Flink流处理作业以5秒滚动窗口执行标准化封装。

标准化后的感知事件流包含这些必要字段：

设备唯一标识（SN码）

CGCS2000坐标（保留6位小数）

ISO8601时间戳（UTC+8）

插值气象聚合值

RAW文件在对象存储中的绝对路径

状态机节点序列：SENSORTRIGGERED → EDGEALIGNED → CLOUD_INGESTING → PERSISTED。

Kafka消费延迟超3秒或Schema校验失败，自动路由至死信队列触发指数退避重放，生成运维工单。

这套设计的价值是什么？把物理信号到云端业务实体的链路做到了可追溯、可审计、可重放。任何一个环节出了问题，都能从审计链路找到根因，而不是"数据不见了，不知道丢在哪"。

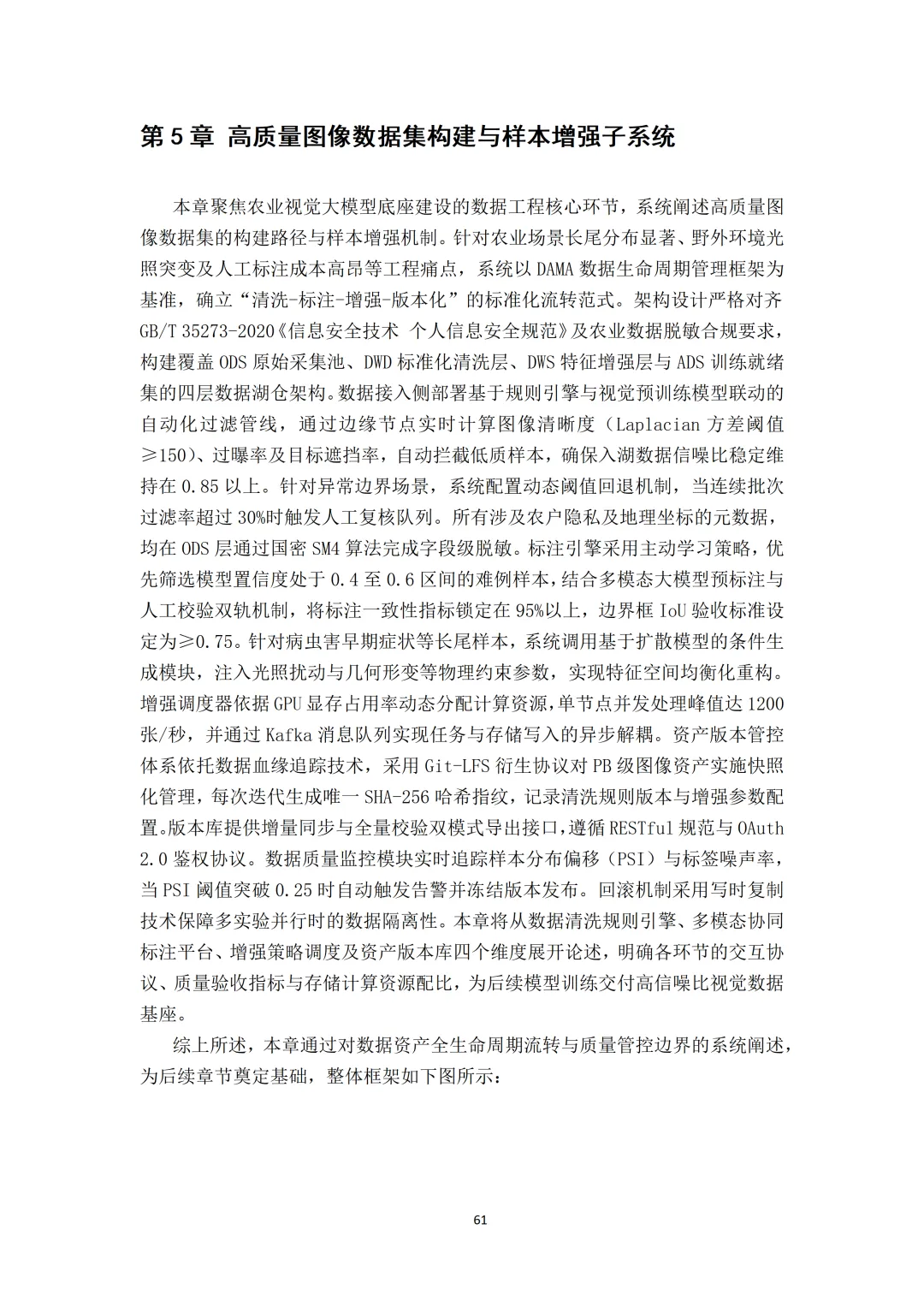

数据集工程：500万张图像是怎么建出来的

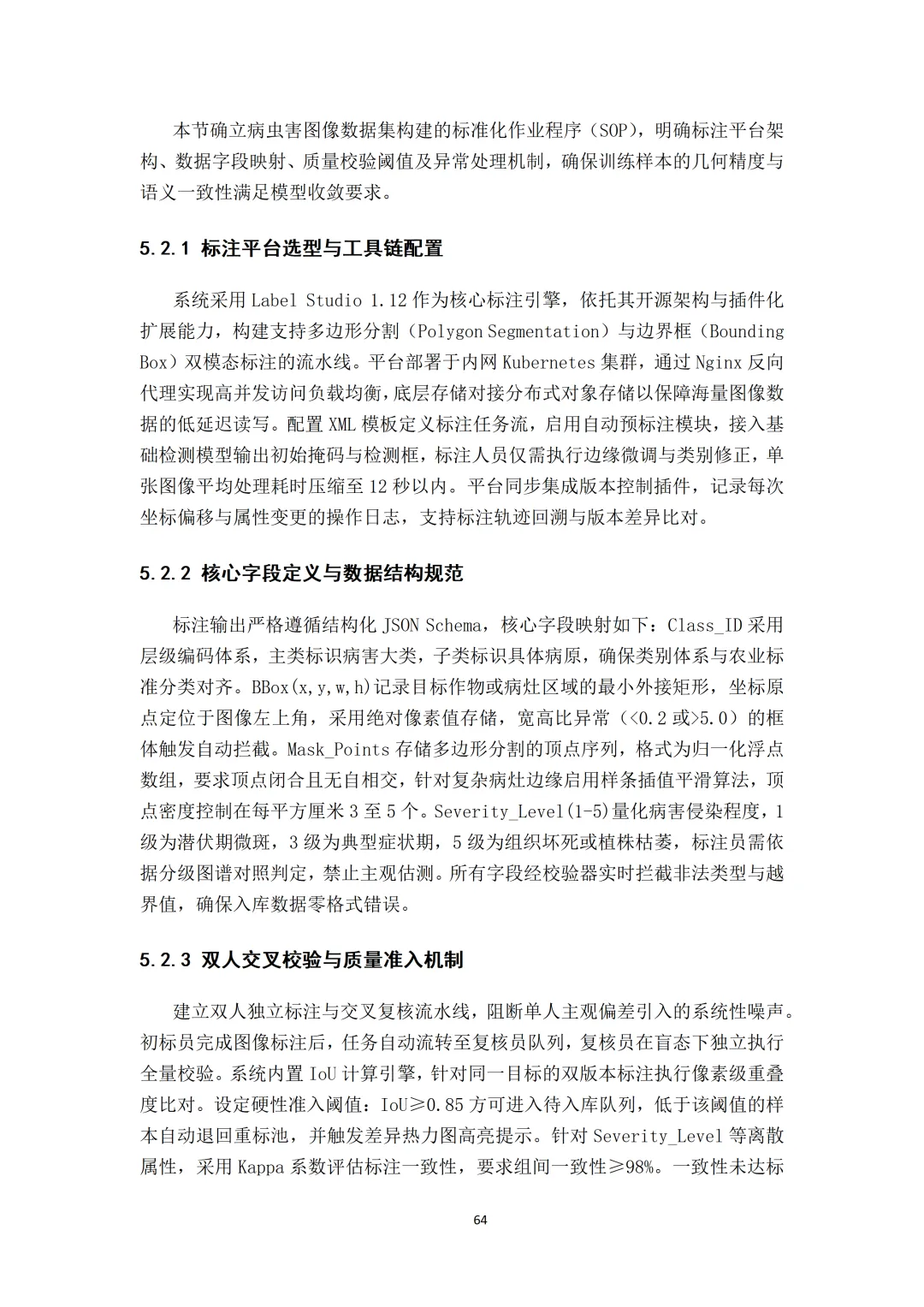

5.1 四级标注流水线

数据集构建遵循"专家初标-交叉复核-模型预标注-人工精修"四级流水线。

标注平台选用Label Studio 1.12，部署在内网Kubernetes集群，通过Nginx反向代理做负载均衡。核心配置点：

自动预标注模块：接入基础检测模型输出初始掩码和检测框，标注员只做边缘微调和类别修正，单张图像平均处理时间压缩至12秒以内；

版本控制插件：记录每次坐标偏移和属性变更的操作日志，支持标注轨迹回溯和版本差异比对。

标注字段规范（这是容易被忽视但极其重要的工程细节）：

字段	规范	约束
Class_ID	层级编码，主类标识病害大类，子类标识具体病原	与国家农业标准分类对齐
BBox(x,y,w,h)	最小外接矩形，绝对像素值	宽高比<0.2或>5.0自动拦截
Mask_Points	多边形顶点序列，归一化浮点数组	顶点闭合，无自相交
Severity_Level(1-5)	1级潜伏期微斑，5级组织坏死	对照分级图谱，禁止主观估测

5.2 双人交叉校验机制

这是保障数据质量的关键环节，很多团队在这里偷懒，最后模型训出来全是噪声。

流程如下：初标员完成标注 → 任务自动流转至复核员（盲态，看不到初标结果） → 系统内置IoU计算引擎对双版本标注做像素级重叠度比对。

硬性准入阈值：IoU ≥ 0.85方可进入待入库队列，低于该阈值自动退回重标池，并触发差异热力图高亮提示。

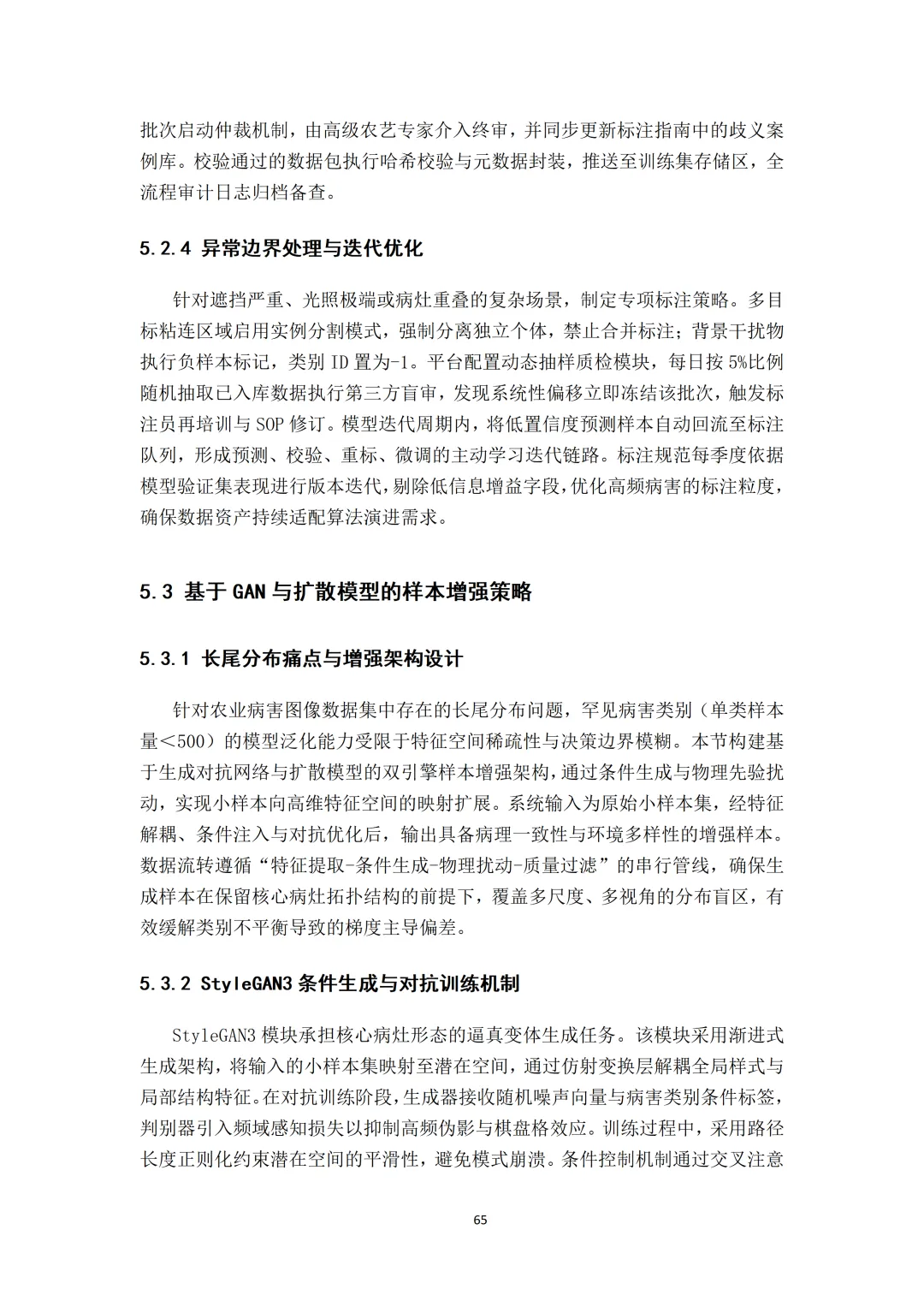

离散属性（如Severity_Level）用Kappa系数评估标注一致性，要求组间一致性 ≥ 98%。未达标批次启动仲裁机制，由高级农艺专家介入终审。

每日按5%比例随机抽取已入库数据执行第三方盲审，发现系统性偏移立即冻结该批次，触发标注员再培训和SOP修订。这个机制是质量保障的"兜底网"，缺不得。

5.3 长尾样本的扩散模型增强

现实中，罕见病虫害样本占比往往低于3%。这种极端长尾分布靠人工采集根本填不平，这里用了Stable Diffusion 3.0条件微调的方案。

具体做法：构建LoRA低秩适配层（Rank=16，Alpha=32），注入病虫害形态先验知识，通过文本提示词控制生成变体的光照角度、叶片遮挡率和背景复杂度。主扩散网络权重冻结，只优化适配层参数（学习率1e-4，迭代2000步），单次流水线生成有效校验样本 ≥ 5000张。

生成数据引入CLIP相似度过滤（余弦相似度阈值>0.82）与人工3%抽检，剔除语义畸变样本。这个过滤环节非常重要——生成数据如果不经严格过滤直接入训，会引入不可控的噪声，比没有数据还糟。

模型架构：边缘侧和云端的差异化设计

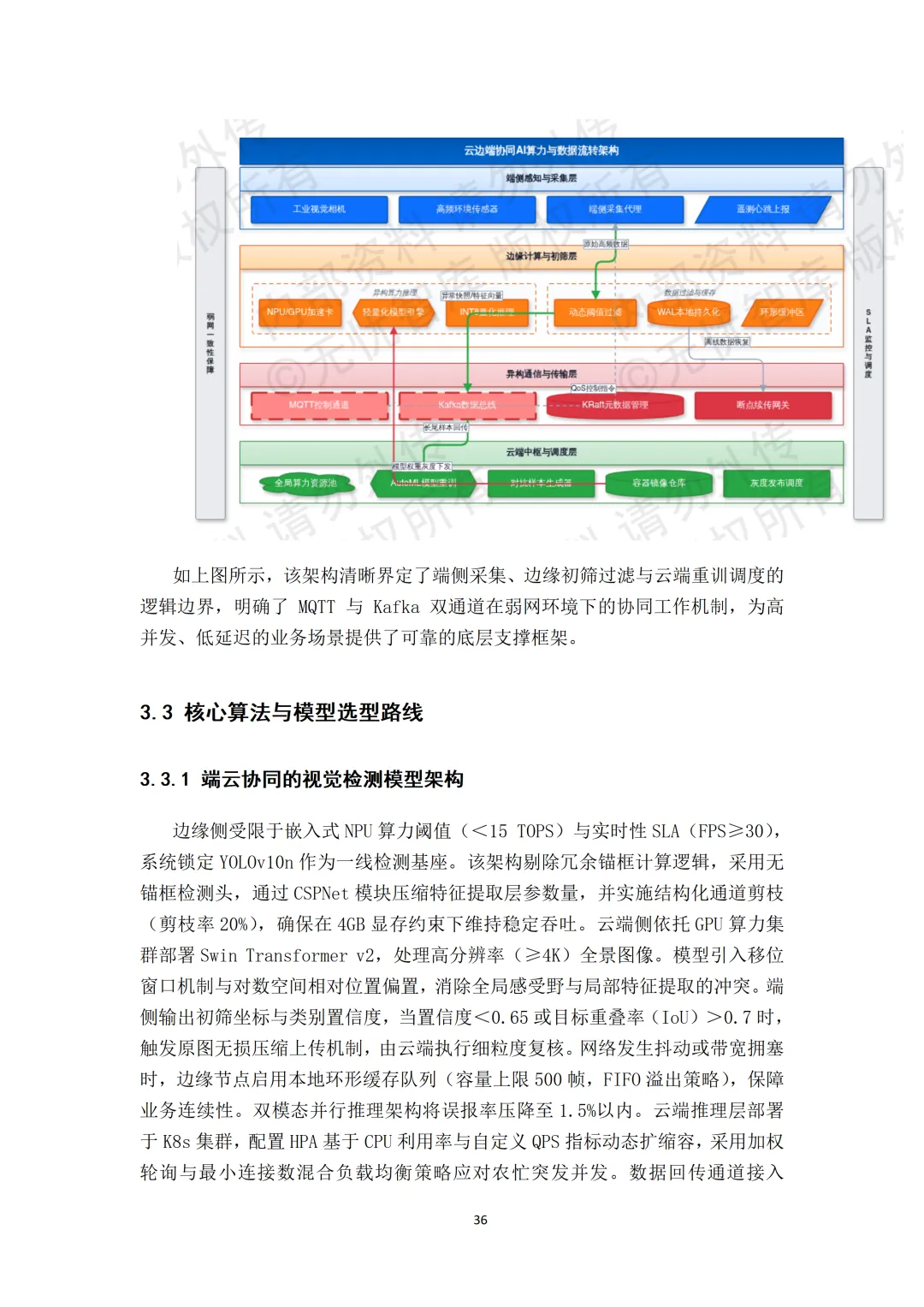

6.1 端云协同的视觉检测架构

边缘侧和云端的算力差距是数量级的，用同一套模型架构是行不通的。

边缘侧：锁定YOLOv10n作为检测基座。原因是它剔除了冗余锚框计算逻辑，采用无锚框检测头，通过CSPNet模块压缩特征提取层参数量，加上结构化通道剪枝（剪枝率20%），能在4GB显存约束下维持稳定吞吐，单帧推理延迟 ≤ 8ms。

云端：部署Swin Transformer v2，处理高分辨率（≥4K）全景图像。移位窗口机制+对数空间相对位置偏置，解决全局感受野与局部特征提取的冲突，单帧延迟 ≤ 35ms。

算法模块	部署节点	参数规模	算力需求	延迟指标
YOLOv10n	边缘网关/NPU	2.3M	4.5 TOPS	≤8ms/帧
Swin Transformer v2	云端GPU集群	88M	24 TFLOPS (FP16)	≤35ms/帧

协同逻辑：边缘侧输出初筛坐标和类别置信度，当置信度<0.65或目标重叠率IoU>0.7时，触发原图无损压缩上传机制，由云端执行细粒度复核。这种"边缘快筛+云端精判"的双模态并行架构，把误报率压降到1.5%以内。

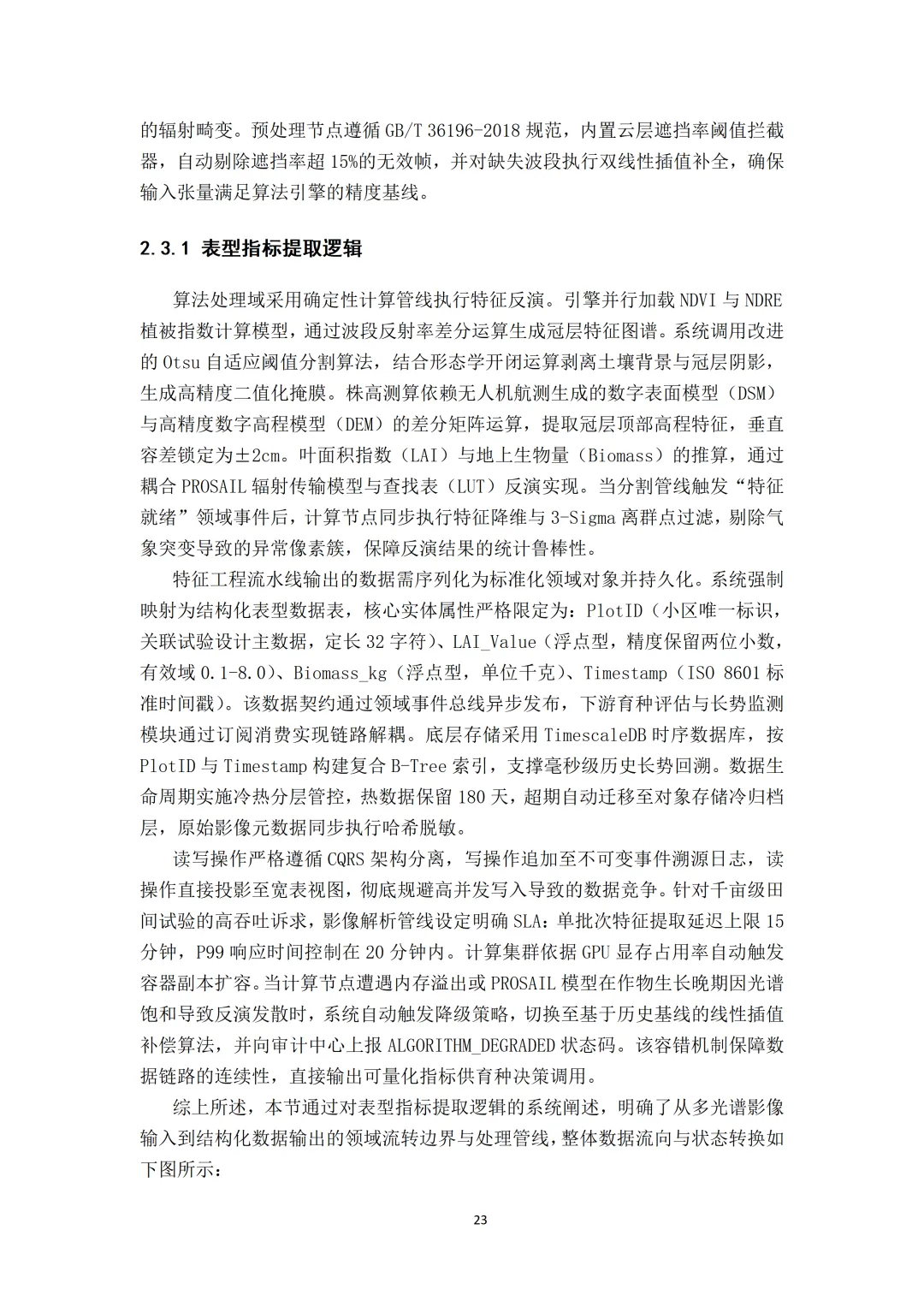

6.2 表型分割：Mask2Former架构

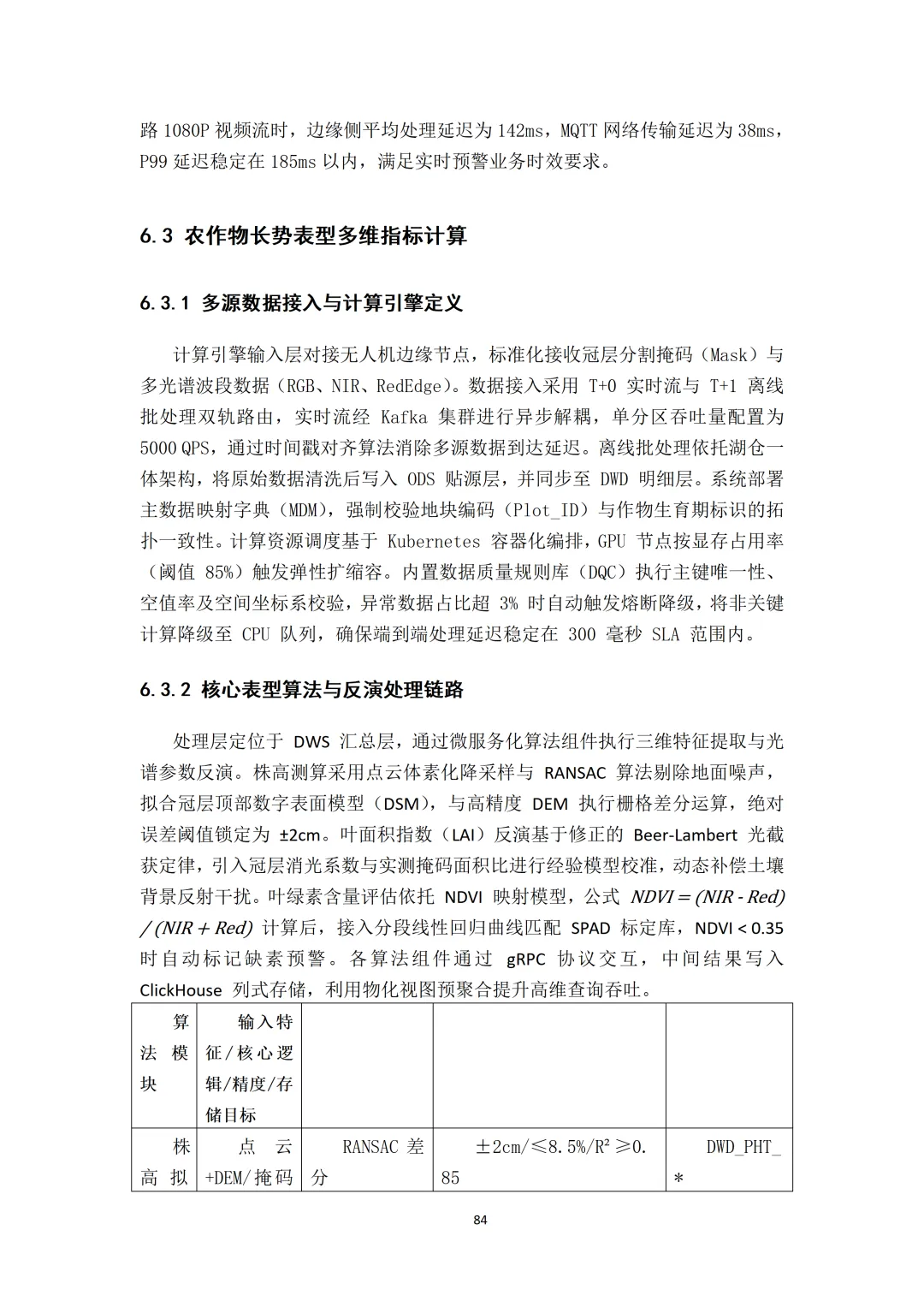

农作物表型分析（叶面积指数LAI、株高、病斑覆盖率）需要像素级的精度，这里用的是Mask2Former架构。

相比传统目标检测，Mask2Former引入多尺度特征金字塔与可变形注意力模块，实现作物茎秆、健康叶片与病斑区域的像素级分离。损失函数采用Dice Loss与Focal Loss按1:2权重组合，强制模型关注边界模糊区域，IoU阈值硬性设定0.85。

株高测算的技术路线：用无人机航测生成DSM（数字表面模型）与高精度DEM（数字高程模型）做差分矩阵运算，提取冠层顶部高程特征，垂直容差 ±2cm。

叶面积指数（LAI）和地上生物量（Biomass）的推算，通过耦合PROSAIL辐射传输模型与查找表（LUT）反演实现。当PROSAIL模型在作物生长晚期因光谱饱和导致反演发散时，系统自动降级至基于历史基线的线性插值补偿，并上报ALGORITHM_DEGRADED状态码——容错机制要做到这个粒度，数据链路才能真正稳得住。

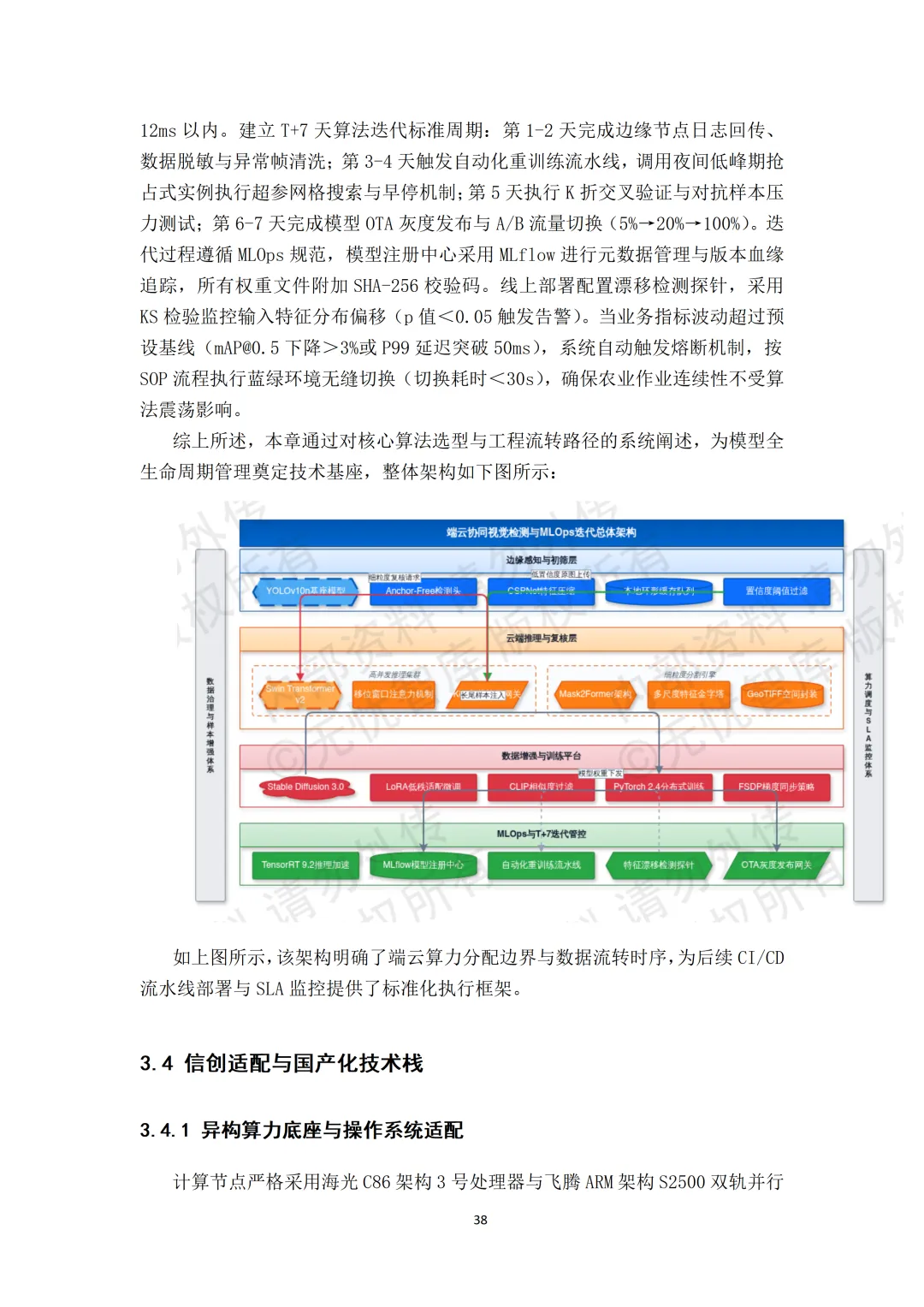

6.3 T+7天算法迭代机制

这是这个项目里我认为工程化做得最扎实的一个设计——用标准化的7天迭代周期，把算法迭代流程变成可预期的工业流水线，而不是依赖少数几个算法专家的个人能力。

7天分工如下：

第1-2天：边缘节点日志回传、数据脱敏、异常帧清洗；

第3-4天：自动化重训练流水线，调用夜间低峰期抢占式实例执行超参网格搜索与早停机制；

第5天：K折交叉验证与对抗样本压力测试；

第6-7天：模型OTA灰度发布与A/B流量切换（5% → 20% → 100%）。

模型注册中心采用MLflow进行元数据管理和版本血缘追踪，所有权重文件附加SHA-256校验码。线上部署配置漂移检测探针，采用KS检验监控输入特征分布偏移（p值<0.05触发告警）。

当mAP@0.5下降>3%或P99延迟突破50ms，系统自动触发熔断，执行蓝绿环境无缝切换（切换耗时<30s）。

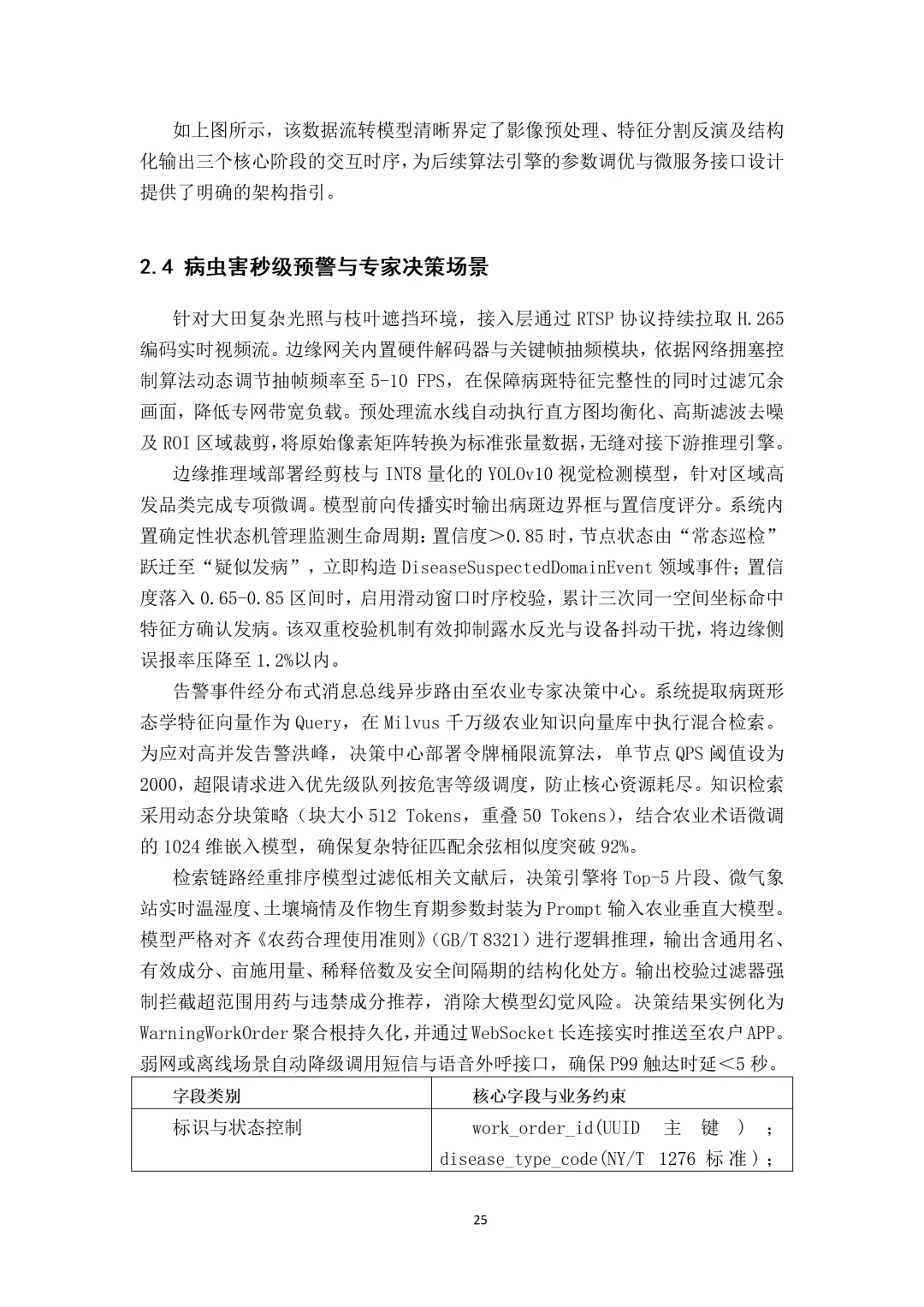

病虫害秒级预警：从图像到处方的全链路

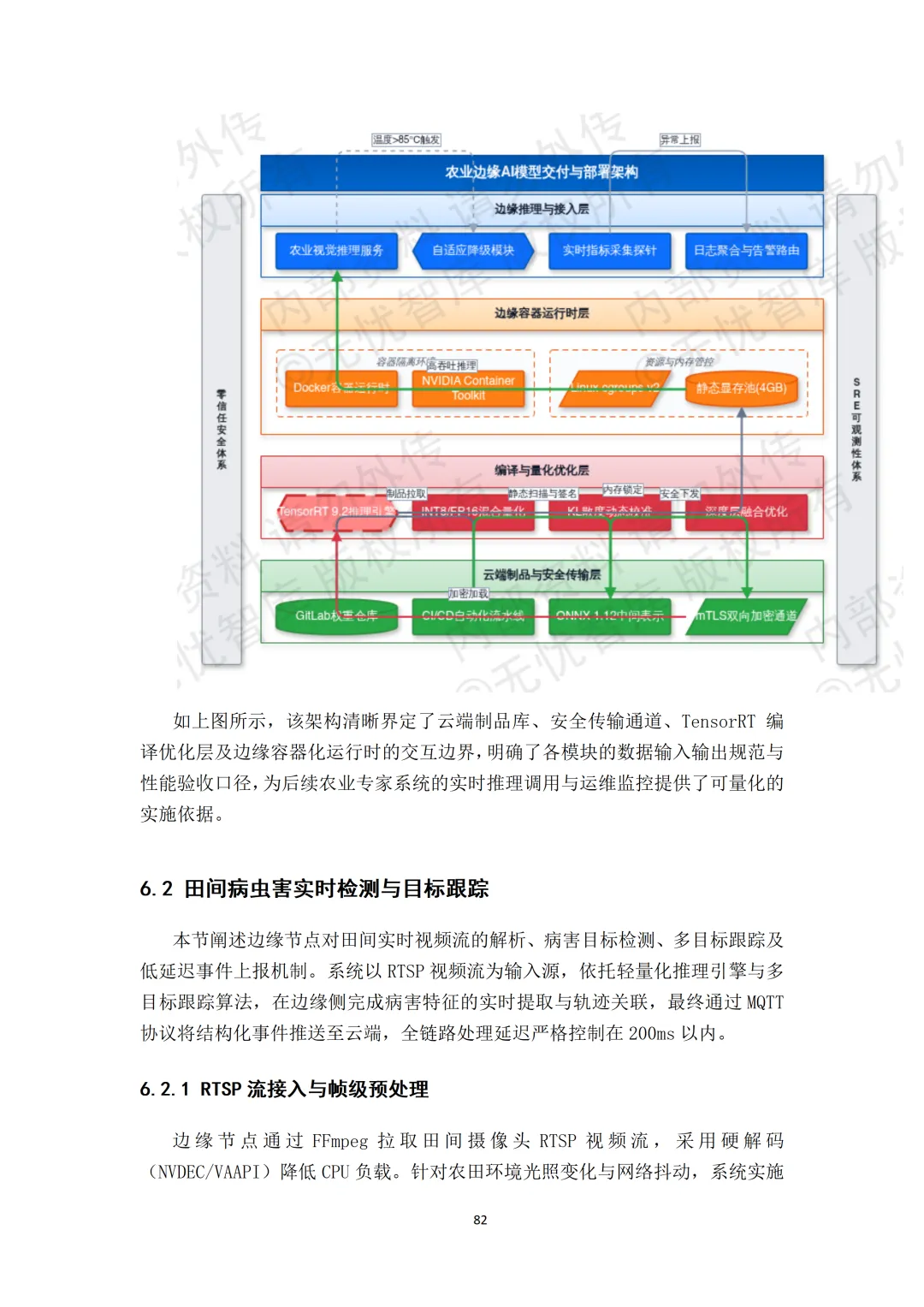

7.1 边缘推理与告警触发

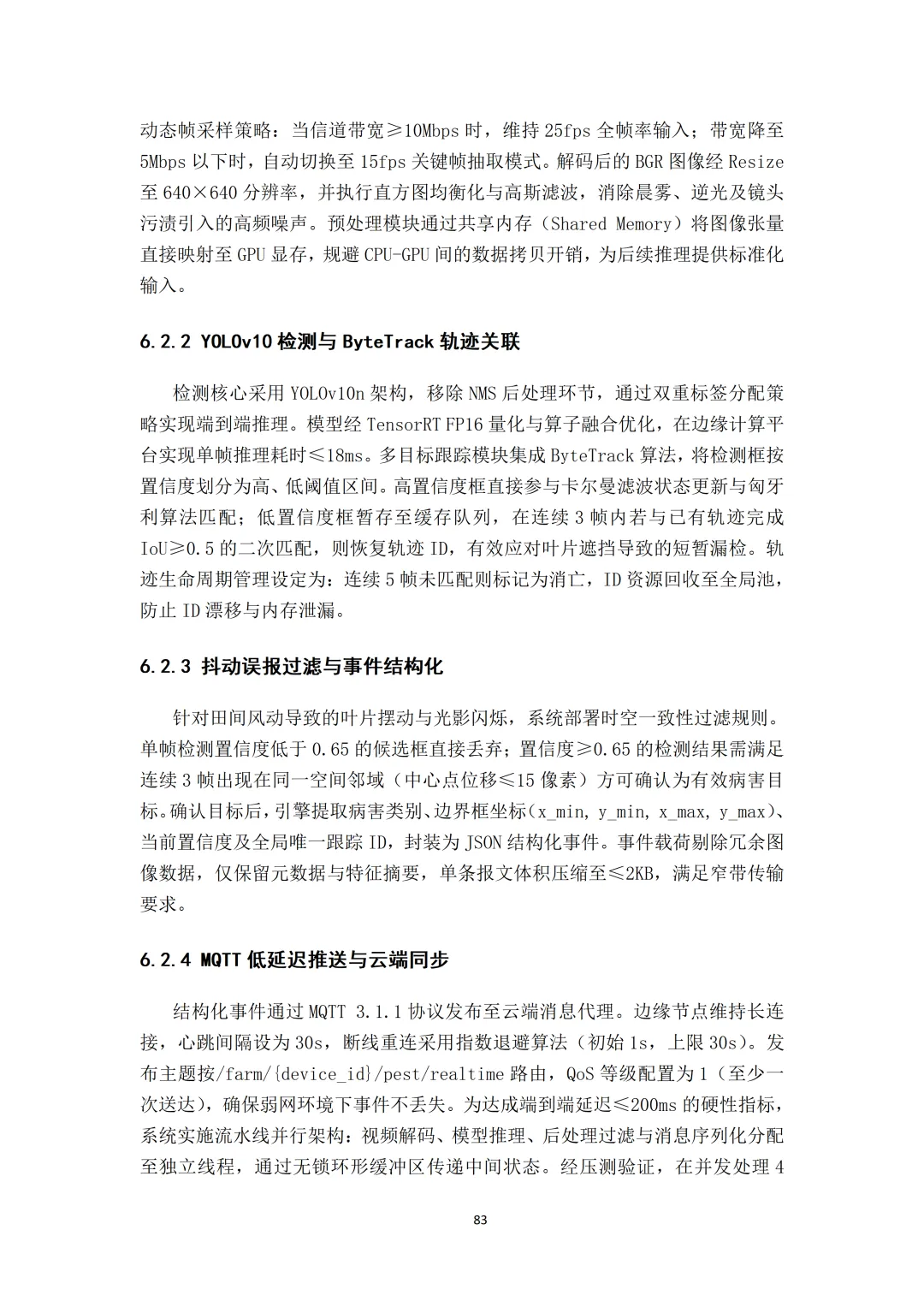

边缘侧部署经剪枝与INT8量化的YOLOv10，针对区域高发品类完成专项微调。置信度状态机是关键设计：

置信度>0.85：立即构造DiseaseSuspectedDomainEvent领域事件，触发预警；

置信度在0.65-0.85区间：启用滑动窗口时序校验，累计三次同一空间坐标命中特征，方确认发病。

这个双重校验逻辑把边缘侧误报率压到1.2%以内。露水反光、设备抖动这类干扰，不会再把系统搞出误报警报了。

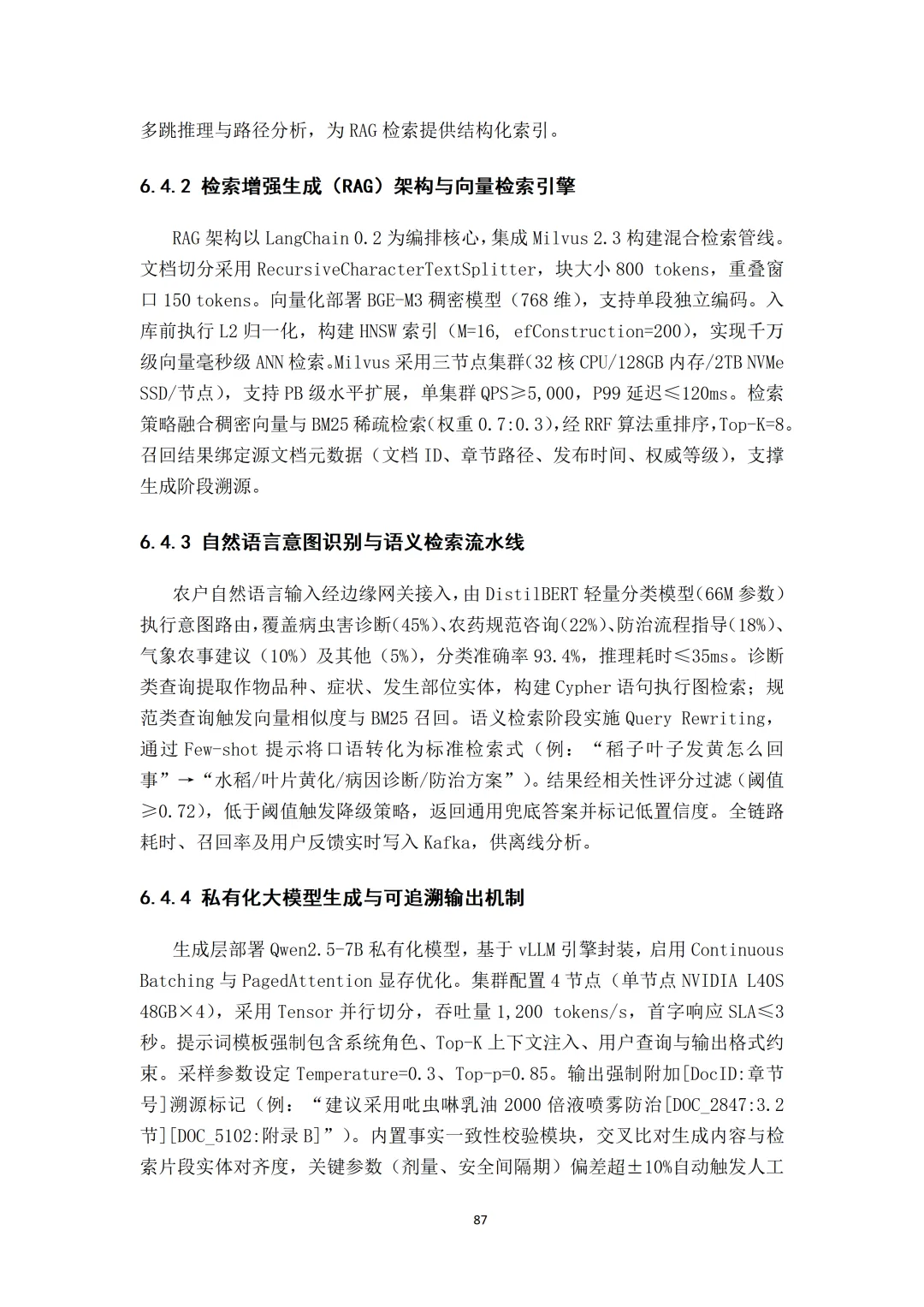

7.2 RAG知识检索与专家决策

告警事件触发后，系统提取病斑形态学特征向量，在Milvus千万级农业知识向量库中执行混合检索（稠密向量+BM25稀疏检索，权重0.7:0.3，RRF算法重排序）。

知识库构建规模：

结构化农技手册1.2万份文档

历史防治案例库3.5万条记录（含28维字段）

国家农药登记信息库（实时同步，15项指标）

检索结果经重排序后，连同微气象站实时温湿度、土壤墒情、作物生育期参数，一起封装为Prompt输入农业垂直大模型（Qwen2.5-7B私有化部署）。

输出的处方是结构化的，包含：通用名、有效成分、亩施用量、稀释倍数、安全间隔期。输出校验过滤器强制拦截超范围用药和违禁成分，关键参数（剂量、安全间隔期）偏差超±10%自动触发人工复核工单。

P99触达时延 < 5秒，弱网或离线场景自动降级调用短信与语音外呼接口。

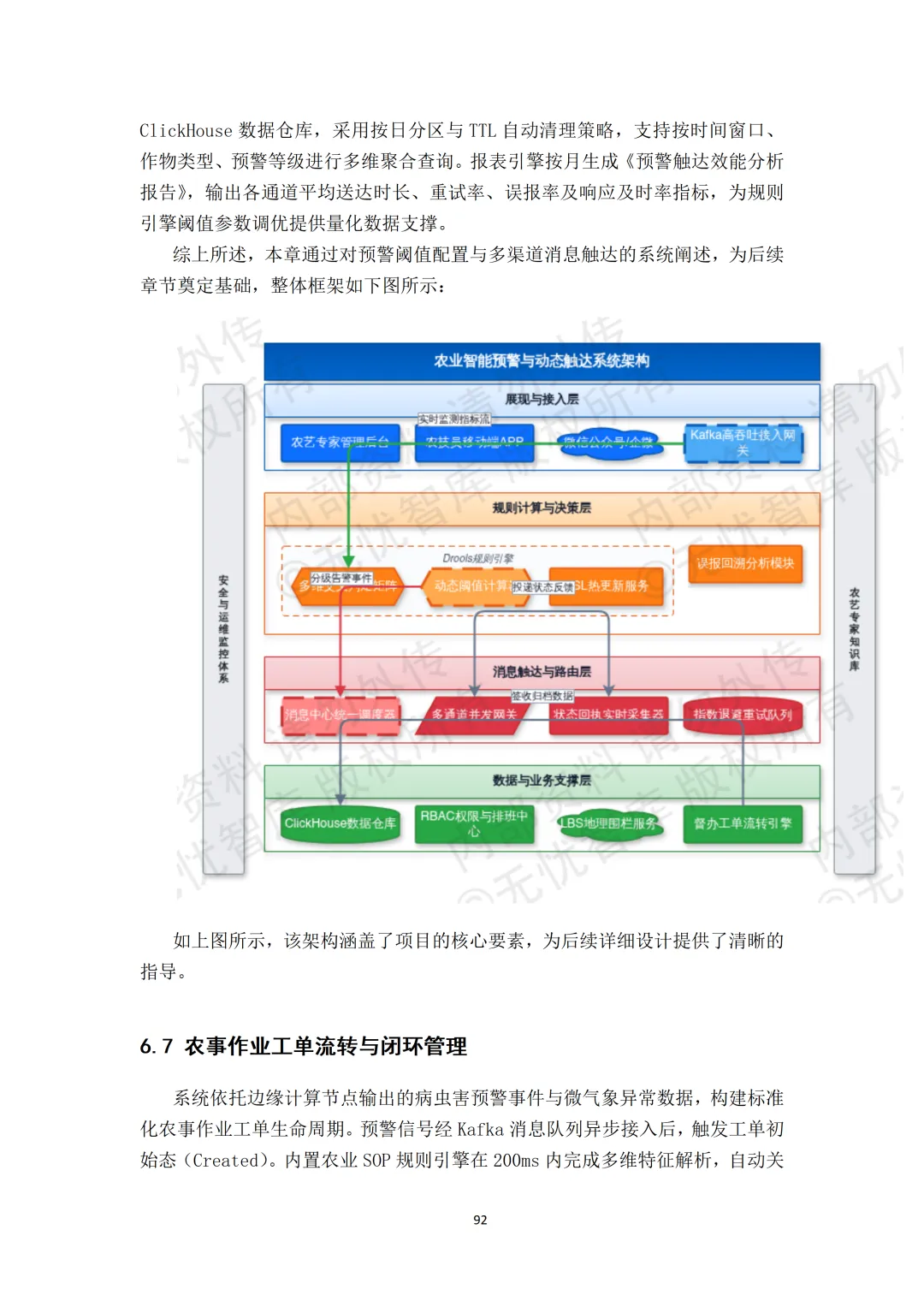

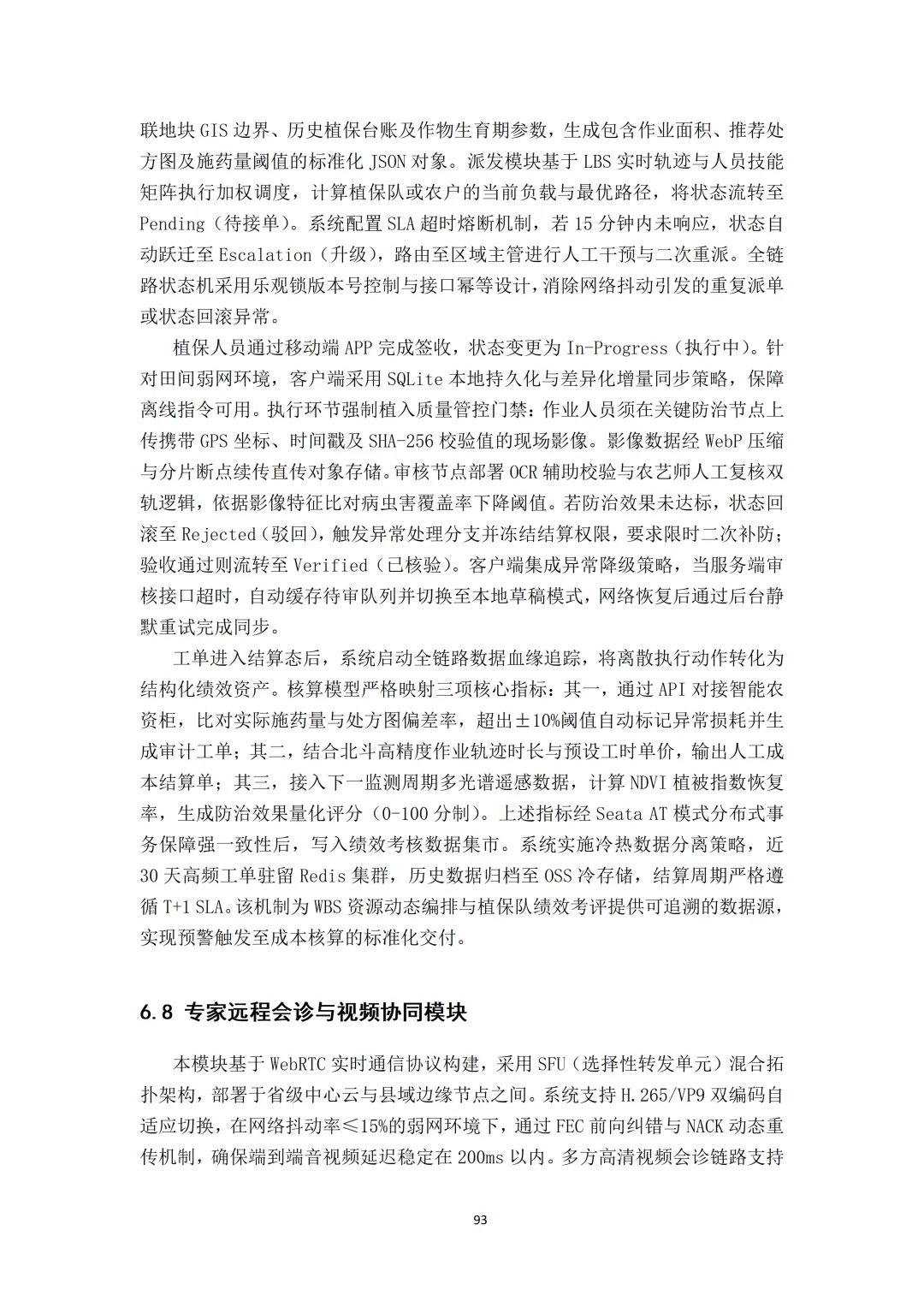

7.3 工单闭环与反馈学习

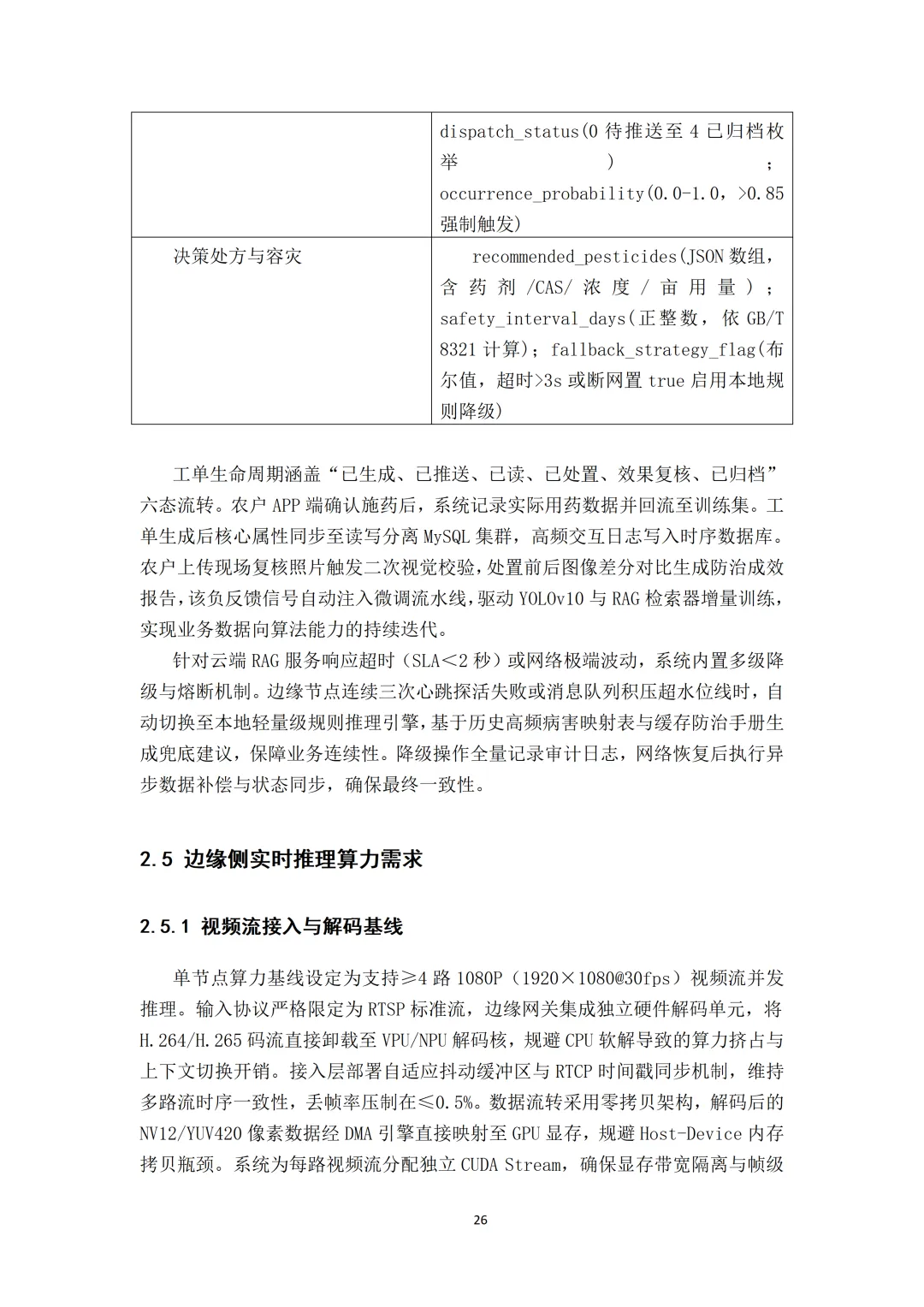

工单生命周期六态流转：已生成 → 已推送 → 已读 → 已处置 → 效果复核 → 已归档。

农户上传现场复核照片后，系统触发二次视觉校验，处置前后图像差分对比生成防治成效报告，这个信号自动注入微调流水线，驱动YOLOv10和RAG检索器增量训练。

这才是数据飞轮的真正闭环：业务使用产生标注数据，标注数据反哺算法迭代，算法迭代提升业务效果。

数据安全与合规：这块不能将就

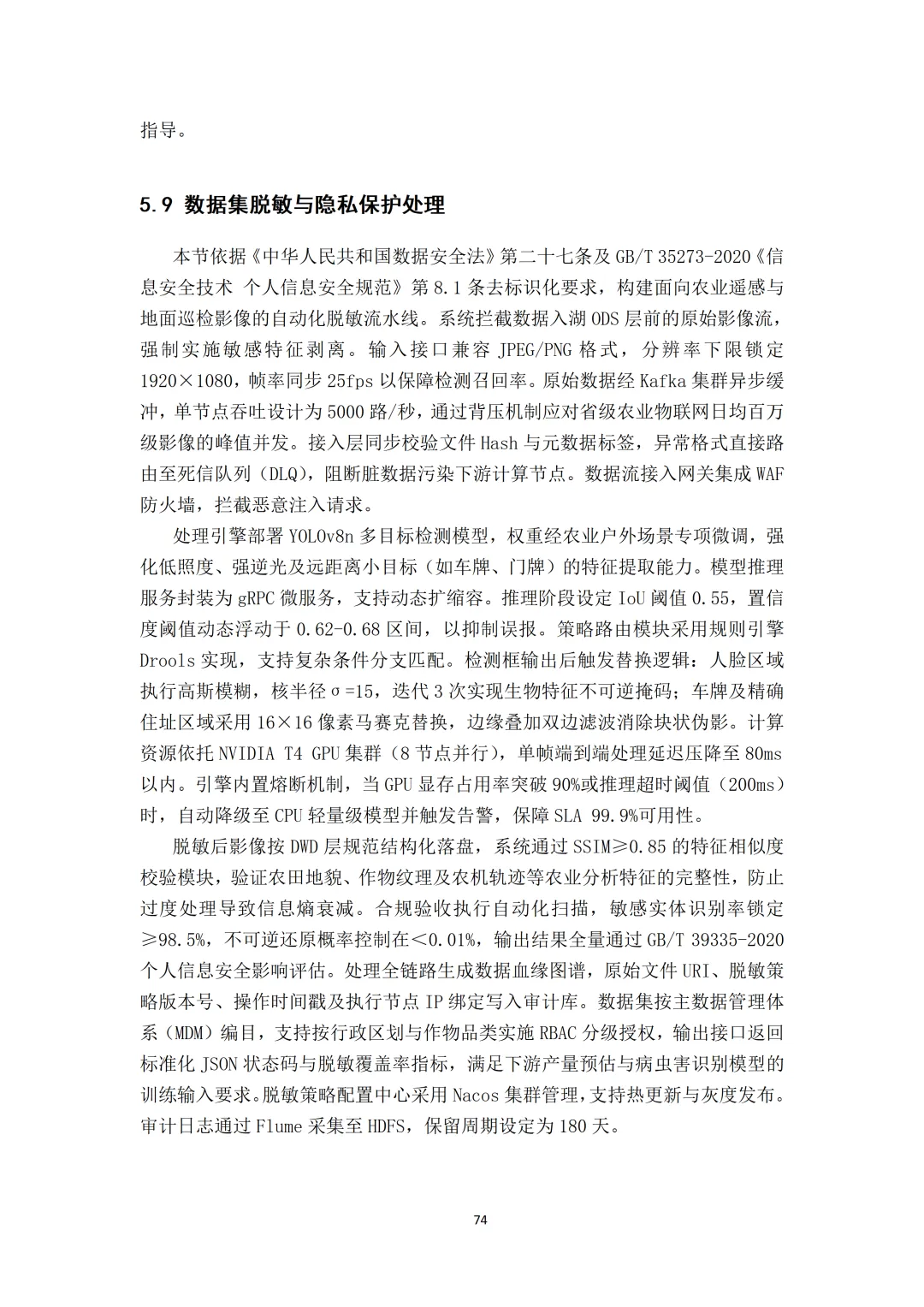

8.1 脱敏流水线

依据《数据安全法》第二十七条及GB/T 35273-2020，系统在数据入湖ODS层之前，强制实施敏感特征剥离。

处理引擎部署YOLOv8n多目标检测模型（农业户外场景专项微调），推理阶段设定IoU阈值0.55，置信度阈值动态浮动0.62-0.68。检测到敏感区域后：

人脸区域：高斯模糊，核半径σ=15，迭代3次，生物特征不可逆掩码；

车牌及精确住址区域：16×16像素马赛克替换，边缘叠加双边滤波消除块状伪影。

计算资源用NVIDIA T4 GPU集群（8节点并行），单帧端到端处理延迟 ≤ 80ms。

验收合规指标：敏感实体识别率 ≥ 98.5%，不可逆还原概率 < 0.01%，全量通过GB/T 39335-2020个人信息安全影响评估。

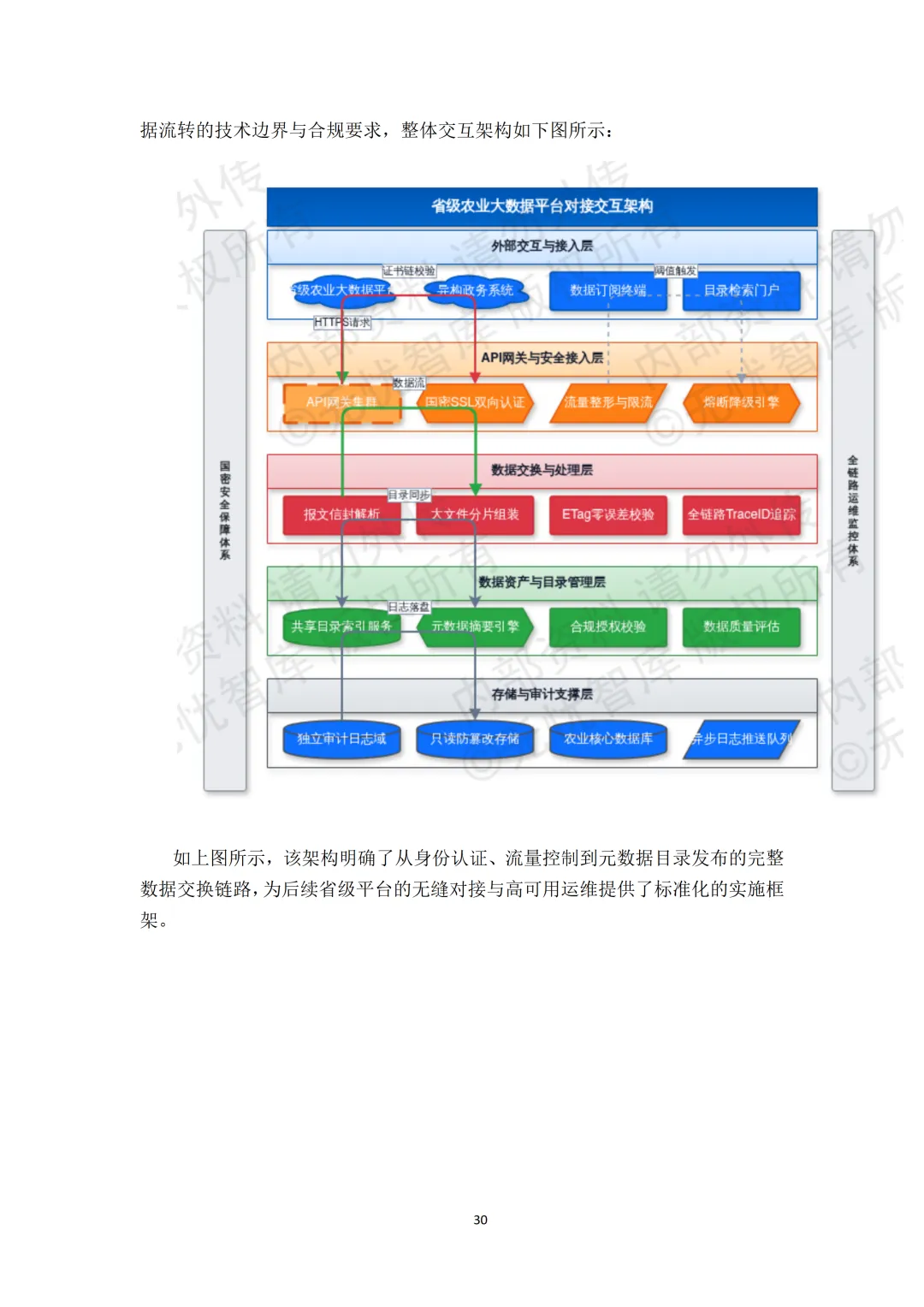

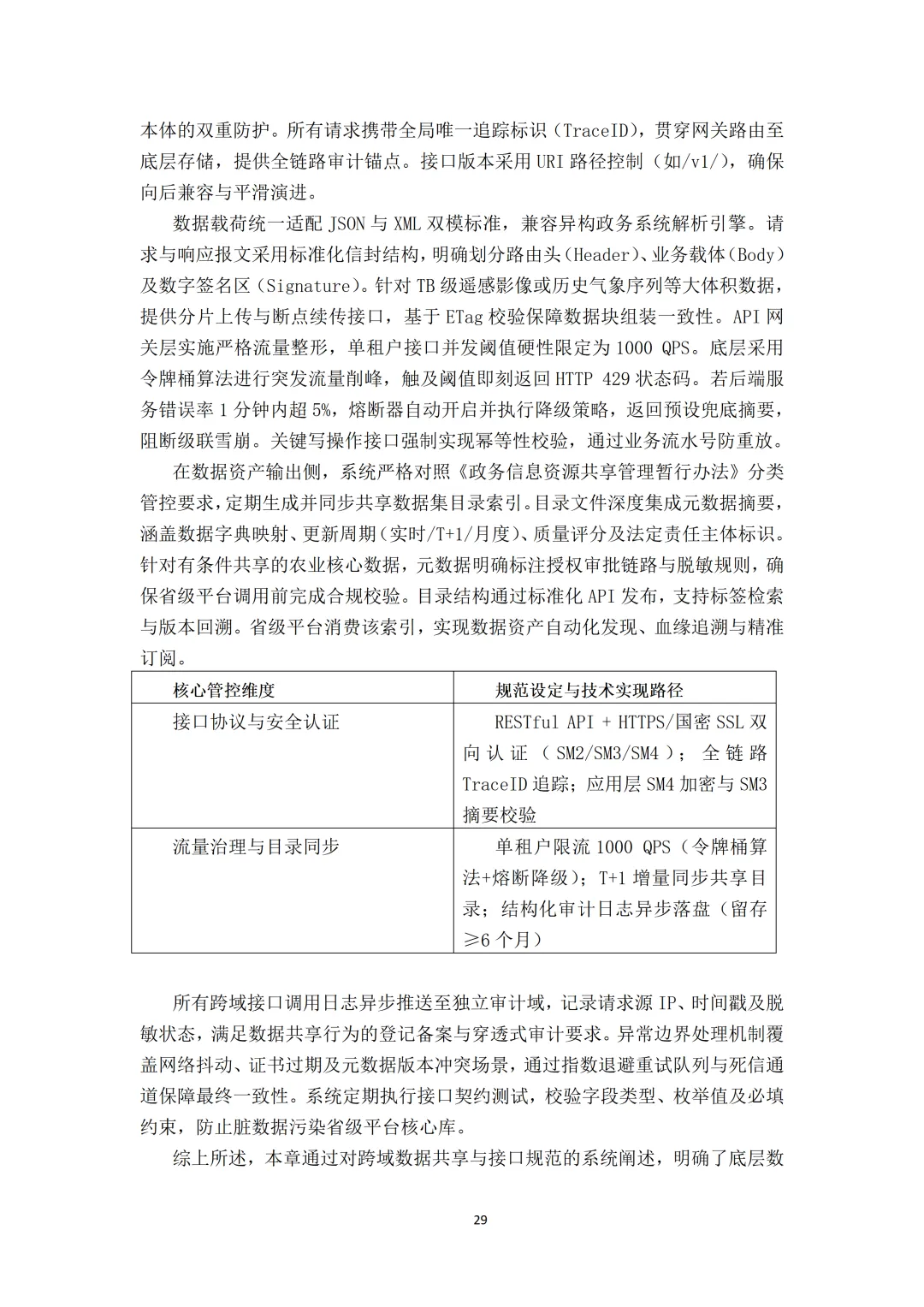

8.2 跨域数据共享接口安全

与省级农业大数据平台对接，全面采用国密SSL双向认证（SM2/SM3/SM4），TLS握手强制协商国密密码套件。应用层报文叠加SM4分组加密与SM3哈希摘要校验，传输链路与数据本体双重防护。

单租户接口并发阈值限定1000 QPS，令牌桶算法削峰，触及阈值即返回HTTP 429。后端服务错误率1分钟内超5%，熔断器自动开启，返回预设兜底摘要。

所有跨域接口调用日志异步推送至独立审计域，满足数据共享行为登记备案与穿透式审计要求，审计日志留存 ≥ 6个月。

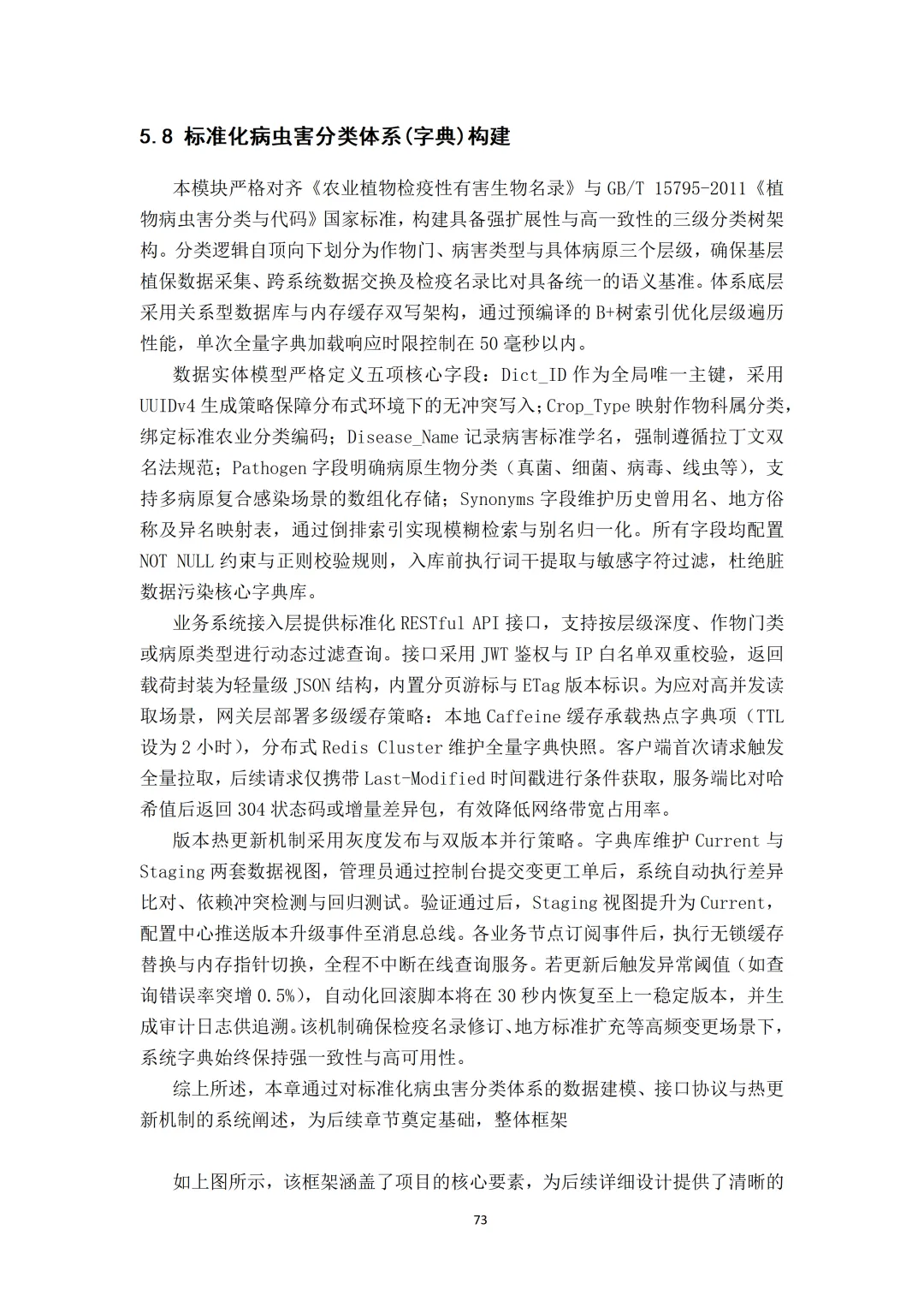

病虫害分类字典体系：被低估的基础工程

很多项目在这里翻车。分类体系做得不规范，上下游系统数据就无法对齐，最后整个链路都是乱的。

这个项目严格对齐《农业植物检疫性有害生物名录》与GB/T 15795-2011《植物病虫害分类与代码》，构建三级分类树：作物门 → 病害类型 → 具体病原。

核心字段设计：

Dict_ID：UUIDv4生成，分布式环境无冲突写入；

Disease_Name：强制遵循拉丁文双名法规范；

Pathogen：支持多病原复合感染的数组化存储；

Synonyms：维护历史曾用名、地方俗称及异名映射，通过倒排索引实现模糊检索和别名归一化。

字典热更新机制采用灰度发布+双版本并行（Current/Staging双视图）。管理员提交变更工单 → 系统自动差异比对、依赖冲突检测、回归测试 → 验证通过后Staging提升为Current → 配置中心推送版本升级事件至消息总线 → 各业务节点执行无锁缓存替换。

若更新后触发异常阈值（查询错误率突增0.5%），回滚脚本30秒内恢复至上一稳定版本，生成审计日志。

这个机制的意义在于：检疫名录每年都在修订，地方标准也在扩充，字典体系必须能平滑热更新，不能每次改个分类都要停服维护。

云边端协同架构的底层支撑

10.1 信创适配

算力层兼容鲲鹏ARM64与海光x86架构，操作系统统一采用OpenEuler 22.03 LTS内核。容器运行时锁定Containerd 1.7.x，编排引擎Kubernetes 1.28，禁用alpha特性确保生产稳定性。

数据持久层采用达梦数据库DM8集群，配置主备同步与读写分离；消息中间件部署Apache RocketMQ 5.1，利用存算分离架构提升吞吐。

信创适配执行双轨并行策略：开发阶段通过交叉编译工具链生成多架构镜像；测试阶段引入混沌工程注入硬件故障和网络分区，验证组件在国产环境下的内存泄漏和锁竞争问题；最终输出全栈兼容性认证报告。

10.2 边缘计算节点的工业级要求

这个细节在很多方案文档里是缺失的，但实际部署时会成为很大的麻烦。

边缘节点的工业级要求：

单节点算力 ≥ 16 TOPS，支持4路1080P@30fps并发推理；

TDP ≤ 30W，工作温度 -20℃~60℃，IP67防护等级；

无风扇被动散热，相变材料+导热鳍片；

内置硬件看门狗和法拉级超级电容断电保护，异常掉电时推理状态和元数据完整落盘至eMMC。

最后这一条在田间部署场景中极其重要——电网不稳定、突然掉电是常态，如果断电后数据丢失，整个采集流水线的可靠性就是伪命题。

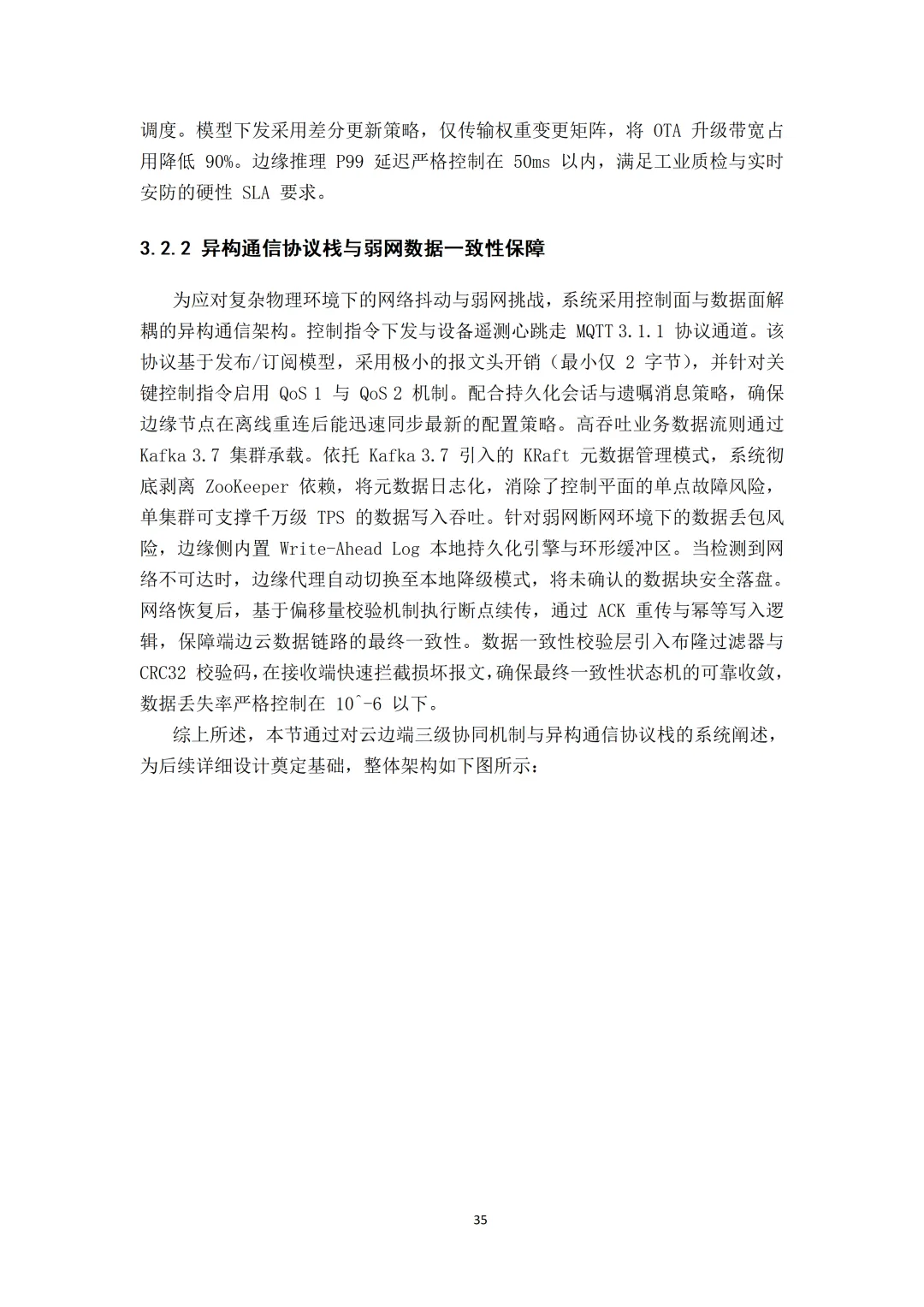

10.3 弱网环境的数据一致性保障

云边通信采用MQTT 5.0与gRPC双向流协议双通道。针对弱网断网环境，边缘侧内置Write-Ahead Log本地持久化引擎与环形缓冲区，检测到网络不可达时自动切换本地降级模式，将未确认的数据块安全落盘。

网络恢复后，基于偏移量校验机制执行断点续传，通过ACK重传和幂等写入逻辑保障最终一致性。数据一致性校验层引入布隆过滤器与CRC32校验码，数据丢失率严格控制在10⁻⁶以下。

模型OTA升级采用差分更新策略，只传输权重变更矩阵，将带宽占用降低90%。这在农村网络环境下意义重大。

几点工程经验，给正在做类似项目的人

做完这个项目，我想把最值得记住的几条教训提炼出来，省得大家重踩。

第一，数据质量治理必须前置，不能寄希望于"后期清洗"。源头数据有问题，再好的清洗流水线也只能部分补救。从采集设备选型、触发逻辑设计开始，就要把质量约束嵌进去。

第二，时空元数据是农业AI的核心资产，不是可选项。图像离开了地块位置、采集时间、气象背景，模型学到的是片面的规律，在季节切换、地域迁移时必然失效。

第三，长尾问题必须主动解决，不能忽视。等自然采集积累罕见病害样本，等到猴年马月也不够用。扩散模型生成+严格过滤，是目前最可行的工程路径。

第四，边缘侧的容错设计决定系统可靠性下限。状态机、断电保护、弱网降级——这些细节在POC阶段看不出来，到了规模化部署时会集中爆发。

第五，业务闭环才是数据飞轮的驱动力。数据集不是建好就完了，工单处置结果回流训练集、模型预测低置信度样本自动回流标注队列，这套主动学习闭环才是让系统持续进化的真正机制。

农业数字化转型这条路，不缺政策、不缺算法、不缺算力，真正缺的是把"采-治-用"全链路打通的工程能力。希望这篇文章对正在做这件事的团队有实质帮助。

资料下载方式

1、标题标注【免费下载】的资料，点击上方关注“无忧智库”公众号，公众号后台回复关键字：“报告”，免费获取资料下载网盘链接。

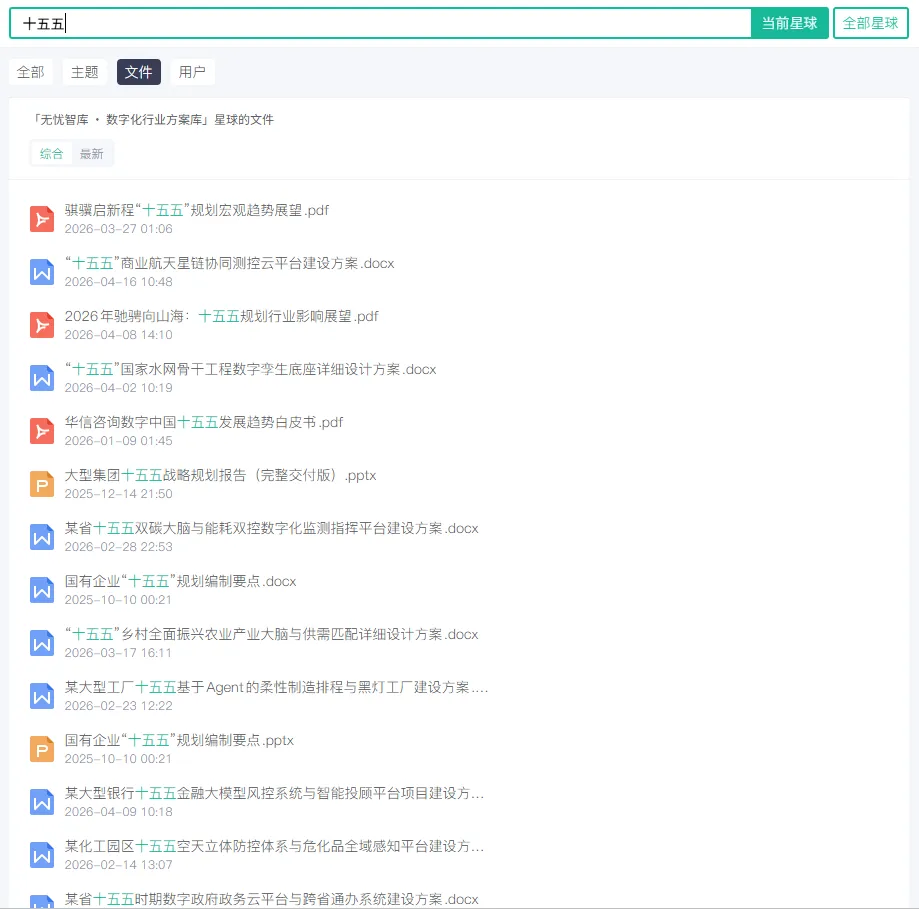

2、没有标注【免费下载】的，点击加入知识星球无忧智库 · 数字化行业方案库，获取下载21万+份可精选行业资料，涵盖低空经济、AI大模型、数字经济、具身智能、Agent智能体、智慧城市、数字政府、城市生命线、5G、大数据、区块链、物联网、数字孪生、智能制造、数据要素等前沿领域的 Word/PPT 方案、行业报告、地方数字化政策及招标文件。
