通讯作者:凌苇
通讯单位:湖南农业大学
DOI:10.1021/acsaem.6c00323

本文选择苄基三甲基氯化铵(BTMAC)作为VFB正极电解质的添加剂,降低了电解液粘度、并提高离子导电性。BTMAC能够选择性结合电解液基质中的VO(OH)3单体,抑制了VO(OH)3的二聚化及随后V2O5沉淀的形成,明显提升了电解液的高温稳定性。基于此,添加400ppm BTMAC可将稳定时间延长至50°C下的5.5小时(原电解液3小时)和60°C下的3小时(原电解液2.5小时)。并且,在60°C下持续9小时后,沉淀率从33.27%降至25.99%,并能有效减缓电池在45°C下的容量衰减速率。

既往技术瓶颈:当VFB的电解液温度达到45℃时,正极电解液中的五氧化二钒会电解液中析出,导致容量快速衰减及系统失效。
既往改性手段:多种无机磷酸盐(如NH4H2PO4、Na3PO4和Na2HPO4)可改变VO2+的溶剂化结构,将沉淀诱导时间延长至约7天。与此同时,含有一个或多个官能团(如−OH、−C=O、−COOH和−SO3H)的有机添加剂不仅能与钒离子形成稳定复合物,还可增加反应区活性位点数量,从而有效抑制沉淀物的成核与生长。

1.基于结合能计算的研究

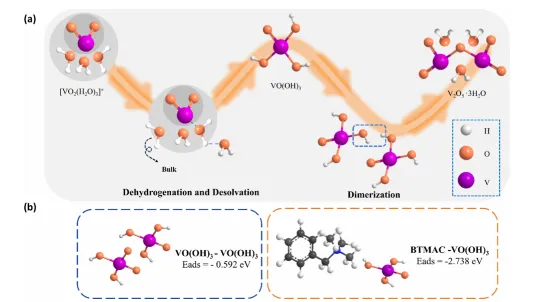

图1.BTMAC抑制VO(OH)3聚集的计算研究结果:(a)VO2+沉淀机制示意图;(b)VO(OH)3二聚体形成与BTMAC-VO(OH)3吸附的相互作用能比较
基于结合能的计算,图1表明BTMAC优先与VO(OH)3单体结合,从而阻碍其二聚化及后续V2O5沉淀物的形成,有效延缓了沉淀过程。
2.电解液分析

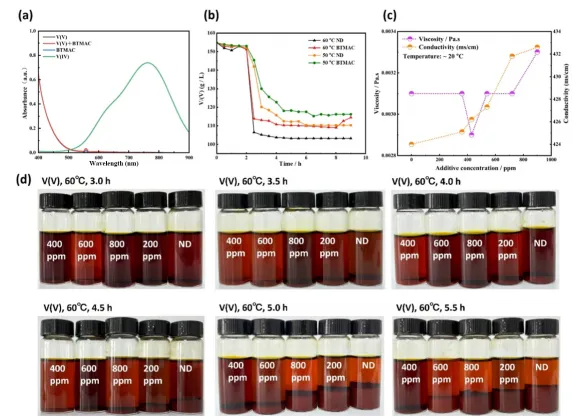

图2.(a)V(V)、V(V)和BTMAC、BTMAC以及V(IV)在4.3M硫酸溶液中的紫外光谱;(b)50℃和60℃下含BTMAC和ND的正极电解液中钒离子浓度随时间变化曲线;(c)不同BTMAC浓度下的粘度与电导率测试结果;(d)V(V)初始状态及一段时间后稳定性的照片
图2的紫外分析显示BTMAC未与浓硫酸基质或主要钒离子发生即时或直接副反应,提示其初始化学相容性良好。热稳定分析显示添加400ppm BTMAC后,沉淀诱导期在50°C延长至5.5小时,在60°C延长至3小时。
3.电化学性质

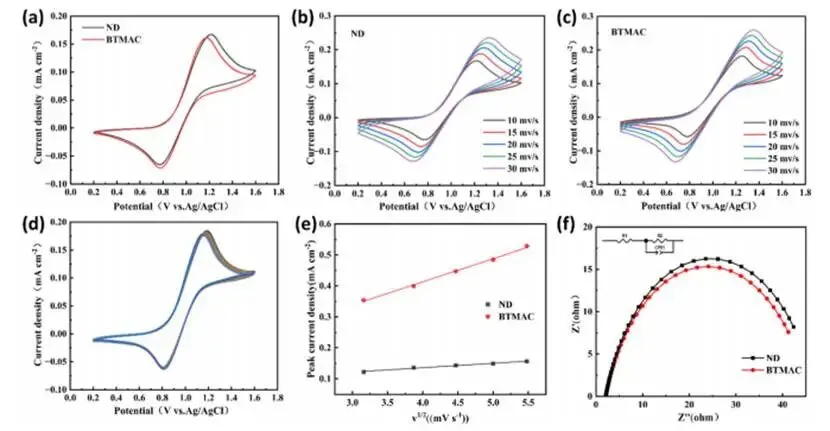

图3.(a)VFB正极电解液在ND和BTMAC条件下的循环伏安曲线;(b)钒液流电池中ND掺杂正极电解液的多扫描循环伏安曲线;(c)BTMAC改性正极电解液的循环伏安响应特性;(d)VFB正极电解液连续30次循环的循环伏安曲线;(e)VO2+/VO2+的峰值电流与扫描速率平方根的拟合线;(f)ND和BTMAC条件下VFB正极电解液的电化学扫描谱
图3显示BTMAC添加的正极电解液表现出更低的峰峰电位差和更高的峰值电流,表明VO2+/VO2+氧化还原反应的电化学极化程度降低,增强了电解液的电化学活性。
4.电池性能

图4.VFB正极电解液在40°C(a)和50°C(b)条件下采用ND和BTMAC时的放电容量曲线;(c)能量效率(EE)与(d)库仑效率(CE)对比
图4显示添加BTMAC后,空白电解液的容量衰减速率明显降低,归因于BTMAC对活性物质析出的抑制作用。此外,在电流密度150mA cm−2下经过100次循环后,添加BTMAC的电解液的能量效率(74.9%)较原始电解液(74.2%)保持更高的水平。
5.循环后电极表征与分析

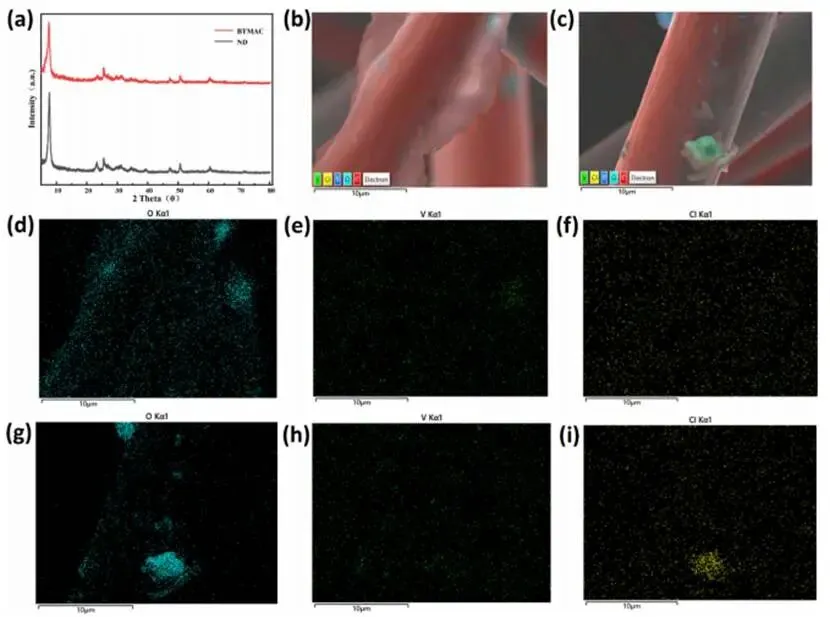

图5.材料表征结果:(a)XRD谱;(b,c)ND组和BTMAC组的SEM图像;(d-f)添加BTMAC电极在100次循环后的元素分布图;(g-i)添加BTMAC电极在200次循环后的元素分布图
在50°C条件下,与100次循环相比,200次循环后电极表面沉积物的堆积会堵塞孔道通道,从而延缓钒离子的界面反应动力学过程,也是导致能量效率和电压效率下降的主要原因。
