四川农业大学Inorganic Chemistry:机器学习与原子模拟联用,用于高性能超级电容器的MOF衍生梯度孔碳电极设计

本篇题为《Machine-Learning and Atomic-Scale Mechanistic Insights for Designing Gradient Porous MOF-Derived Carbon Electrodes》的研究文章，提出了一种结合机器学习与原子尺度模拟的多尺度计算框架，用于指导MOF衍生多孔碳电极的理性设计，以提升其在超级电容器中的性能。

内容速览

1.2纳米微孔遇上2.8纳米介孔，竟能让电容飙升？这项研究给出了答案。

在新能源存储领域，超级电容器以其高功率密度和长循环寿命备受关注。而决定其性能的关键，正是电极材料。MOF衍生多孔碳材料因其超高比表面积和可调的孔结构，成为下一代超级电容器电极的“种子选手”。

但问题来了：孔道怎么设计？掺杂多少合适？为什么有些材料理论很好，实际表现却平平？

传统的试错法就像在黑暗中摸索——耗时费力还不一定能找到正确答案。近日，一篇发表于《Inorganic Chemistry》的研究给出了一个新思路：让机器学习（ML） 和原子尺度模拟联手，从海量数据中“算”出最优电极结构。

研究团队从数百篇文献中筛选出414组完整的MOF衍生碳电极数据，涵盖孔径、比表面积、掺杂元素含量、电流密度等12个关键特征。

他们测试了12种机器学习模型，最终构建了一个双层堆叠集成模型（XGB-GBR Stacking）：

基学习器：XGBoost + Gradient Boosting

元学习器：Bayesian Ridge回归

结果令人惊讶：测试集R²高达0.99，RMSE仅1.82——这意味着模型几乎可以完美预测电极的电容性能。

更关键的是，通过SHAP分析，研究揭示了影响电容的三大核心因素：

（1）微孔比表面积（最重要）

（2）氧含量

（3）总比表面积

而传统认为重要的氮掺杂和缺陷密度，反而贡献有限。

最佳电极长什么样？

基于模型预测，研究给出了MOF衍生碳电极的“黄金参数”：

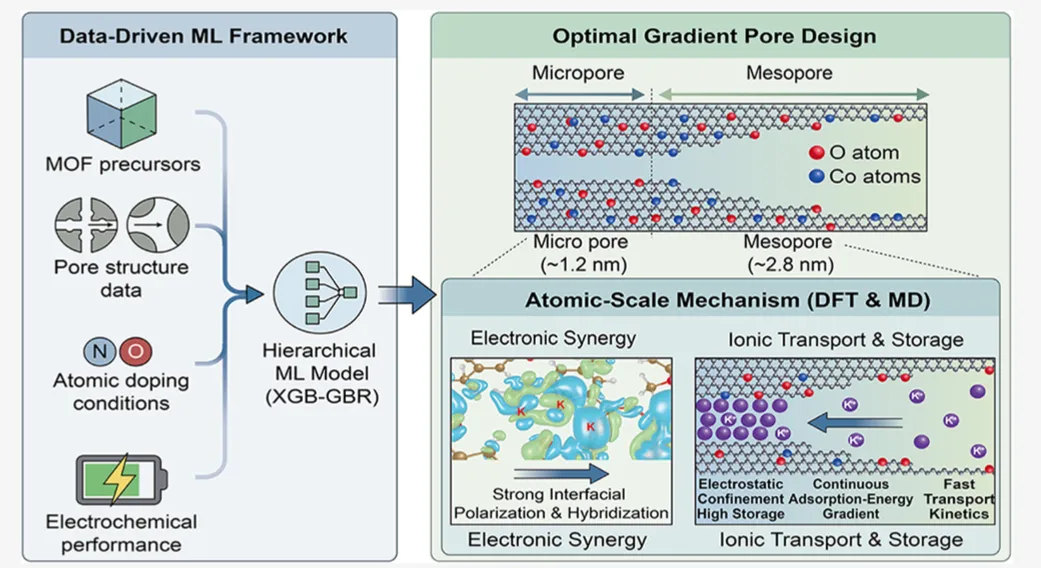

为什么是1.2 nm + 2.8 nm的组合？

• 1.2 nm微孔：提供强静电限域效应，实现高密度电荷存储

• 2.8 nm介孔：作为“高速公路”，保障离子快速传输

• 两者协同：形成连续吸附能梯度，驱动离子定向迁移

这就像一个设计精巧的城市：微孔是“住宅区”（存储电荷），介孔是“主干道”（运输离子），两者缺一不可。

原子模拟：揭示“为什么有效”

ML给出了“是什么”，但没回答“为什么”。为此，研究团队构建了O/Co共掺杂的梯度孔模型，进行DFT计算和分子动力学模拟。

三个关键发现：

（1）电子结构重构

C-O-Co杂化在费米能级附近形成强重叠，创造了高效的电荷转移通道。氧掺杂引入的富电子位点，显著增强了界面极化。

（2）电荷定向转移

计算显示，约2.94个电子从KCl电解液转移至碳电极。电荷密度差图直观展示了这一过程：电子在碳电极表面富集，在K⁺离子周围 depletion，形成强界面偶极。

（3）双机制存储

• 微孔区（1.2 nm）：静电限域主导，K⁺与碳骨架形成杂化态（-4.3 eV处显著峰）

• 介孔区（2.8 nm）：化学吸附主导，形成更深能级的键合态（-7.3 eV）

两者协同：微孔“抓住”离子实现高密度存储，介孔“引导”离子实现快速传输——这才是高性能的底层逻辑。

展望：下一个突破口在哪？

研究团队指出，虽然当前工作聚焦于KCl中性电解液，但连续吸附能梯度机制具有普适性——同样适用于酸性和碱性体系。

未来，这一框架可拓展至：

• 其他多孔电极材料（如碳纳米管、石墨烯）

• 不同储能体系（锂/钠/钾离子电池）

• 多功能器件设计（如兼具储能与催化）

写在最后

从“烧炉子”到“跑代码”，材料研发正在经历一场范式革命。

这项研究告诉我们：当机器学习学会“理解”材料，当原子模拟能够“看见”离子，高性能电极的设计就不再是运气，而是可复现的科学。

下一次，当你听到“1.2 nm微孔 + 2.8 nm介孔 + 11%氧掺杂”这个组合时，别忘了——这不是拍脑袋想出来的，而是从414组数据、12个模型、无数原子轨道中“算”出来的最优解。

创新点

（1）ML与原子模拟的深度融合

（2）首次提出梯度孔协同机制

（3）建立可迁移的多孔电极设计范式

研究图文

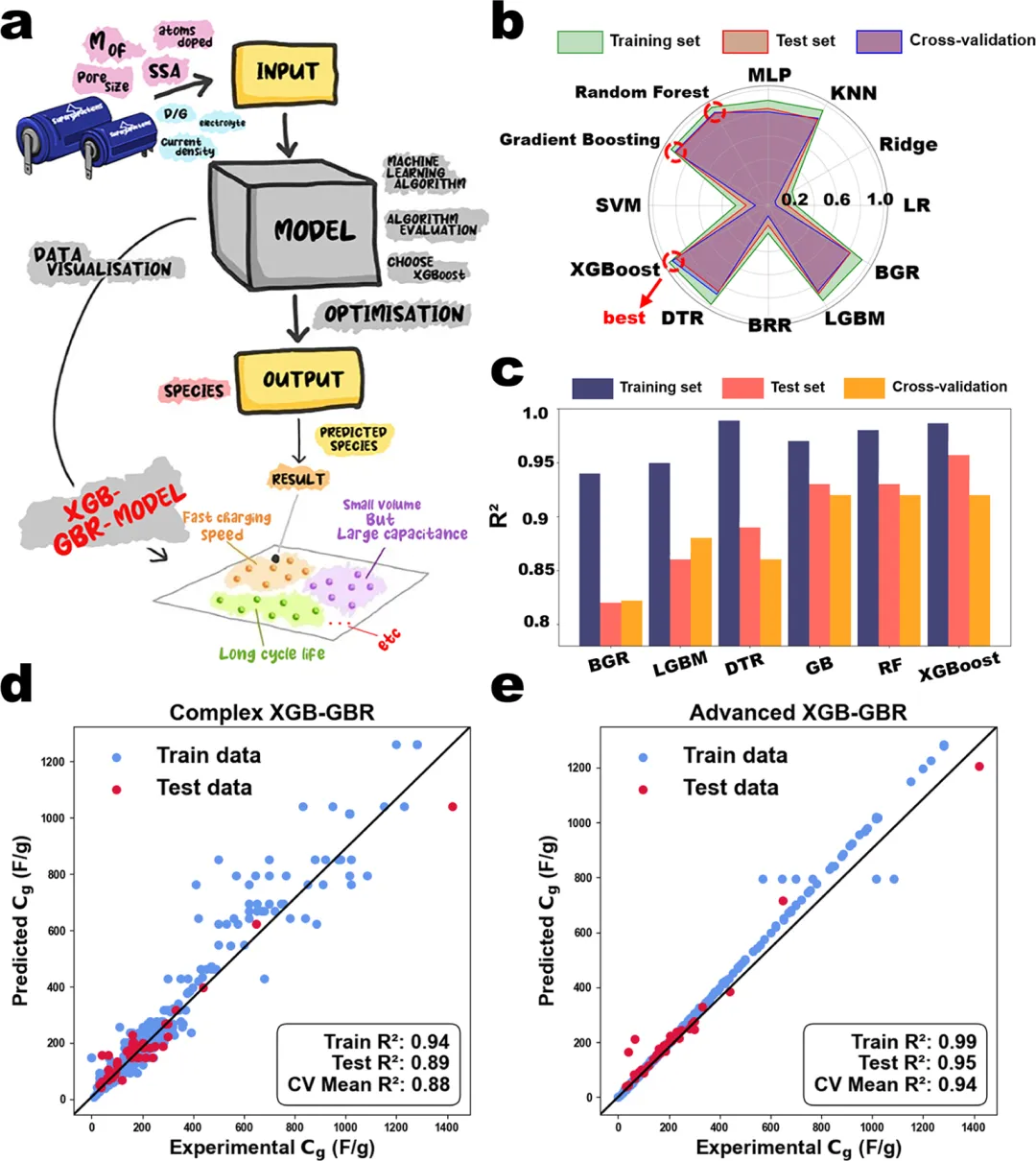

图1、机器学习模型的比较评估与优化。a) 输入描述符及电极电容预测的机器学习工作流程示意图b) 十二种模型性能比较的雷达图c) 本工作中使用的机器学习模型的R²值d) 复杂XGB-GBR模型e) 采用分层集成架构的先进XGB-GBR堆叠模型

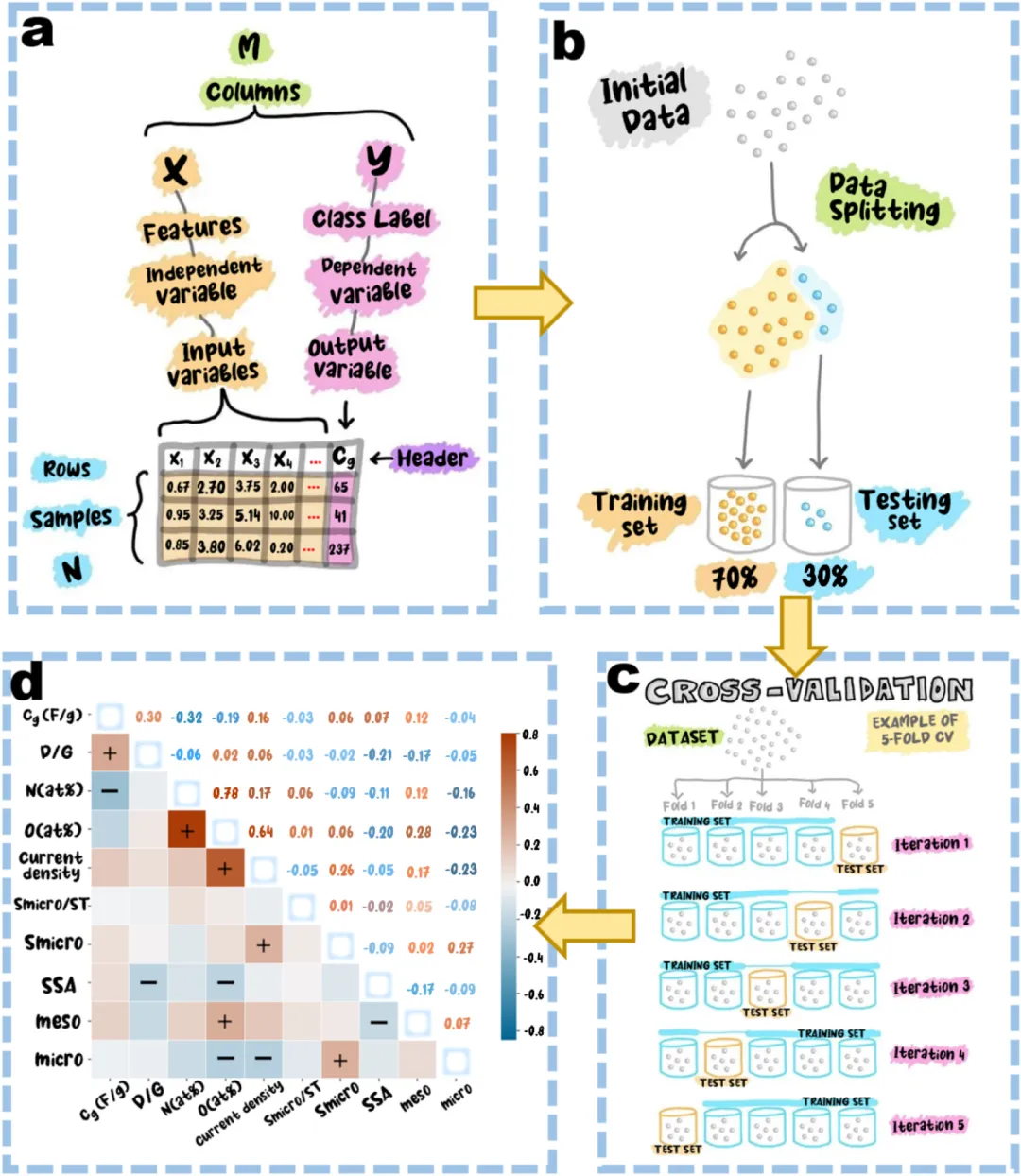

图2、集成机器学习框架概览。a) 基于特征的预测工作流程b) 数据划分策略c) 交叉验证机制d) 特征重要性热力图

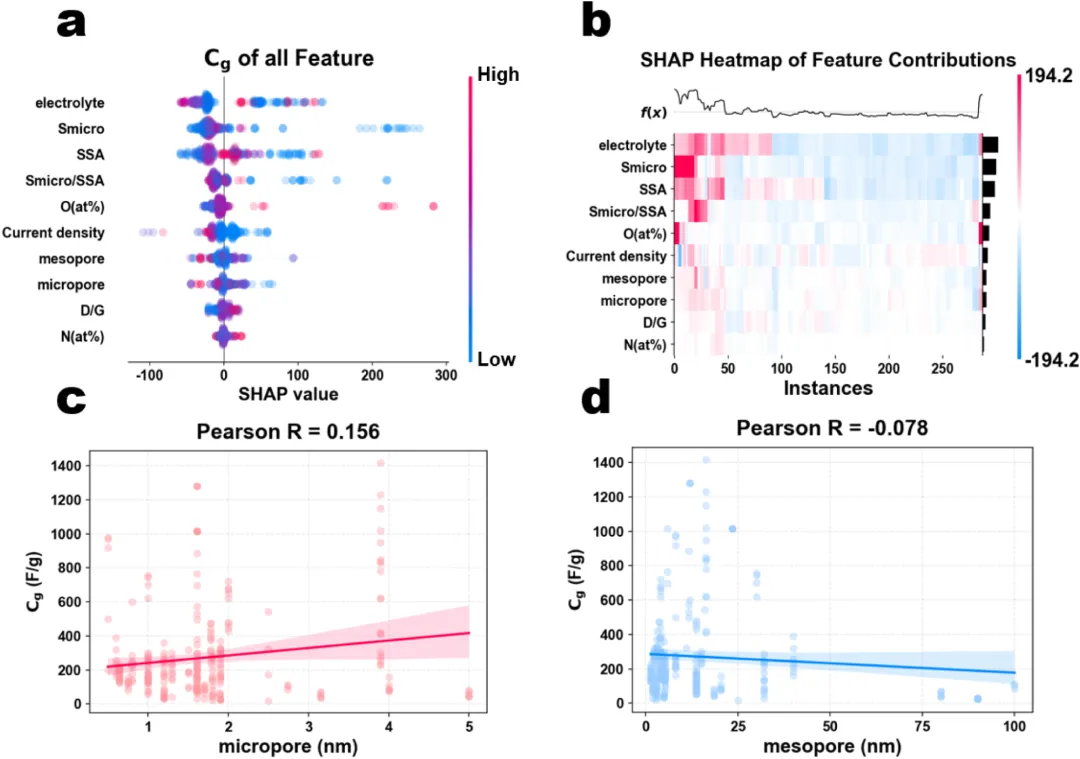

图3、SHAP分析与重量电容依赖性。a) 重量电容的SHAP分析汇总图b) SHAP分析的热力图表示c) 微孔与重量电容的相关性依赖图d) 介孔与重量电容的相关性依赖图

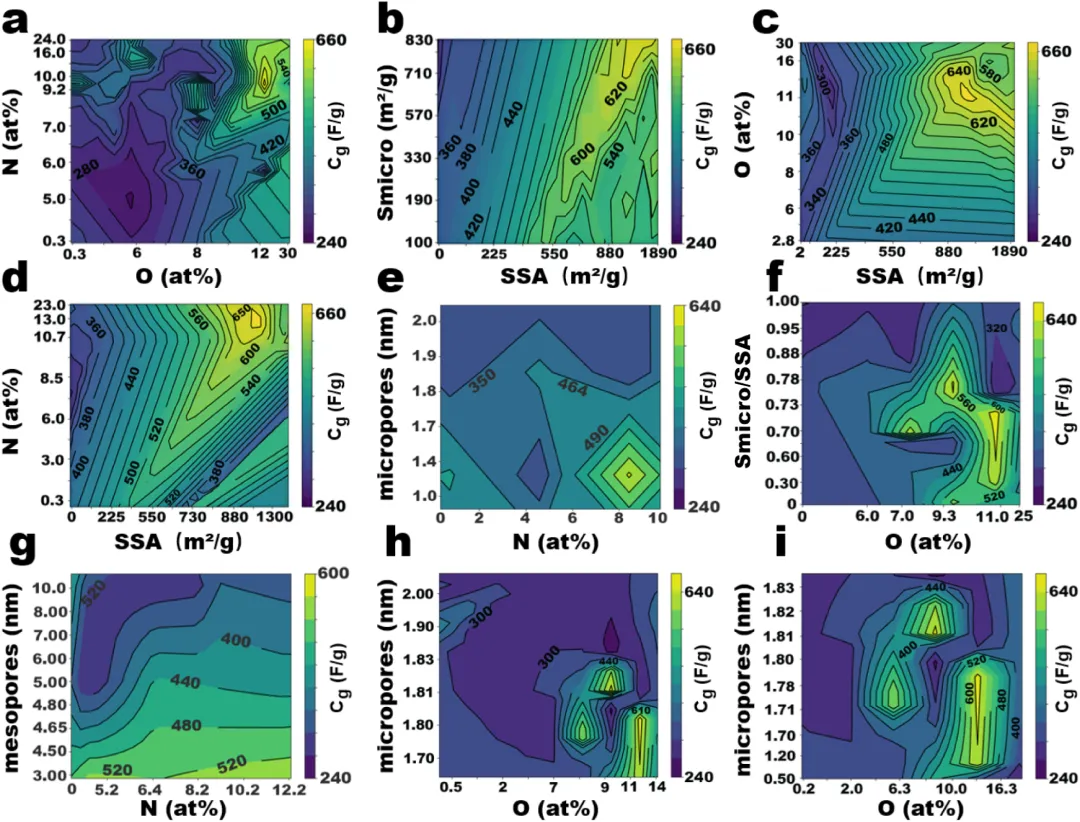

图4、先进XGB-GBR模型的预测结果，a) O at%与N at%组合特征b) SSA与Smicro组合特征c) SSA与O at%组合特征d) SSA与N at%组合特征e) N at%与微孔尺寸组合特征f) O at%与Smicro/SSA组合特征g) N at%与介孔尺寸组合特征h) O at%与微孔尺寸组合特征i) O at%与微孔尺寸相互作用的放大视图

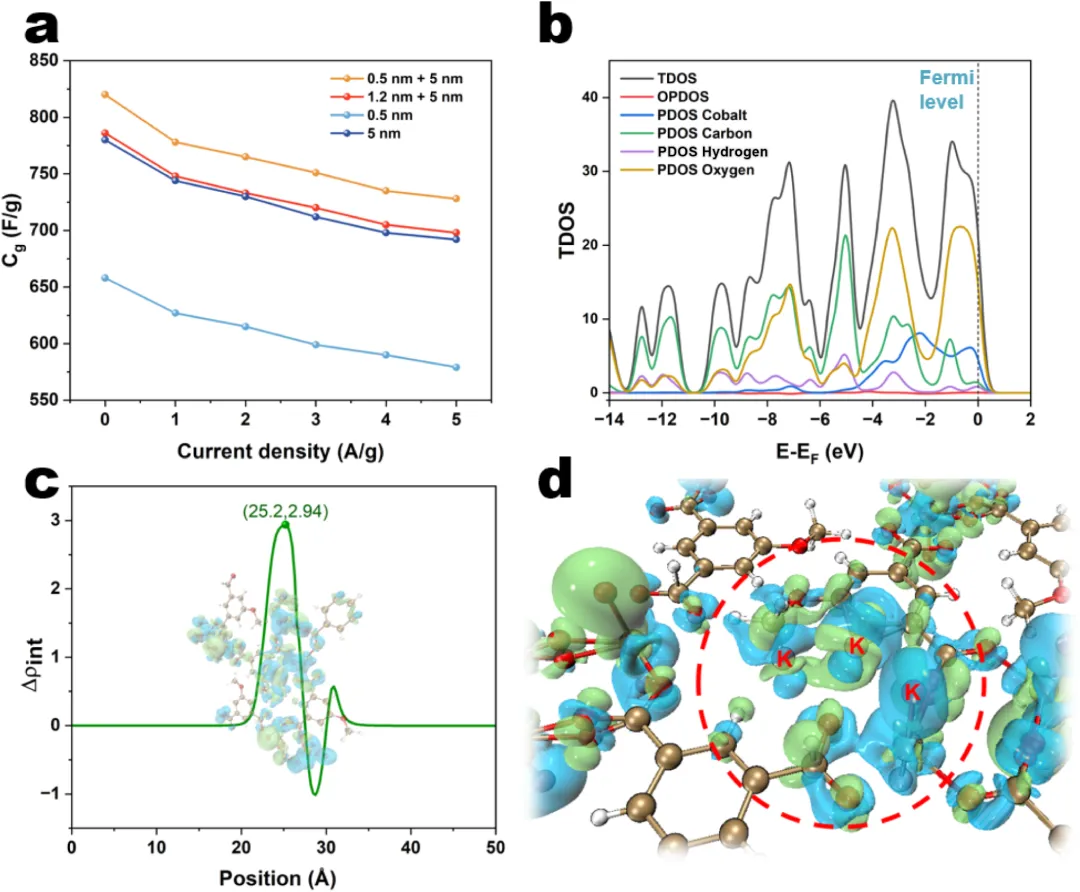

图5、梯度孔结构的计算分析。a) 先进XGB-GBR模型预测的不同孔径梯度多孔电极在0.2–5 A g⁻¹电流密度下的比电容b) 梯度多孔碳-电解液界面的态密度分析c) 电荷位移曲线d) 电荷密度差图

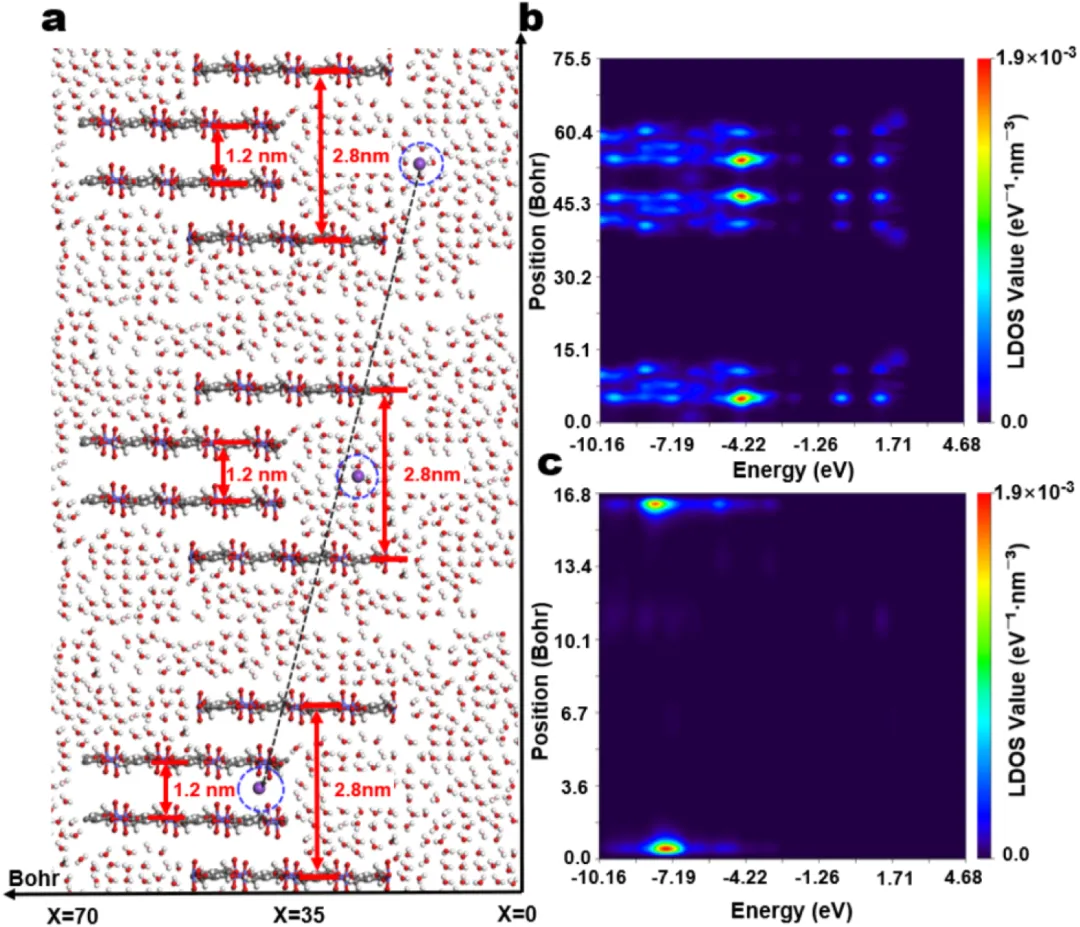

图6、基于一维MOF框架的微孔梯度孔结构分子动力学计算。a) 展示离子存储过程三个阶段代表性快照，b、c) 相应多孔结构的局域态密度计算

参考文献：Zeng et al., Inorg. Chem. 2026,DOI: 10.1021/acs.inorgchem.6c00440
