智慧农业低温空气源热泵机组喷气增焓工作原理

一、核心概念（EVI喷气增焓）



全称 Enhanced Vapor Injection（增强蒸汽喷射），也叫补气增焓，是空气源热泵在-15℃~-35℃低温下稳定高效制热的关键技术。

核心：准二级压缩+中间补气，把单级压缩拆成两段，中间喷入中压冷媒，提升焓差、降低排气温度、增大制热量。



二、低温痛点（为什么要增焓）



普通热泵低温下：



- 蒸发温度低 → 冷媒吸热量少、回气不足



- 压缩比剧增 → 压缩机负荷大、效率暴跌



- 排气温度过高 → 触发保护、停机



三、关键部件



- 喷气增焓压缩机：带中间补气口，实现“一次压缩→补气→二次压缩”



- 经济器/闪蒸器：主回路过冷+辅助回路补气分离



- 补气电子膨胀阀：精准控制补气流量与压力

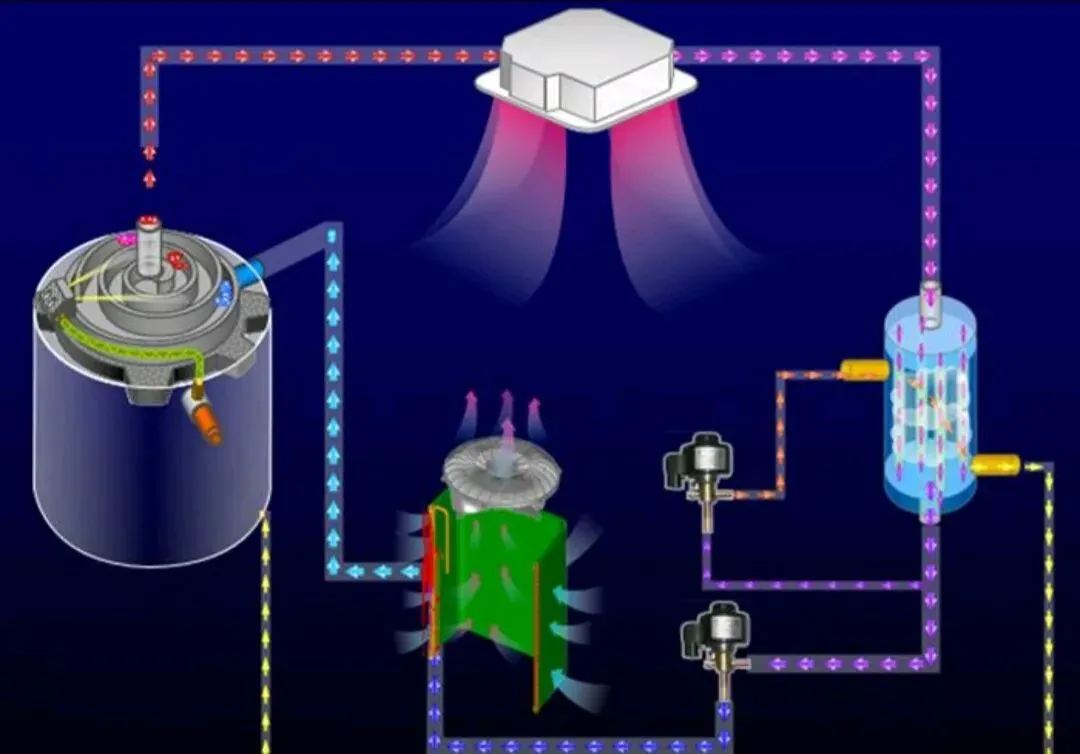

四、工作流程（主+辅双循环）



1. 主回路（制热循环）



1. 高温高压气态冷媒在冷凝器放热（供暖/热水），变成中温高压液态



2. 进入经济器被辅助回路冷媒冷却，实现深度过冷（焓差增大）



3. 经主膨胀阀节流，变成低温低压两相流，进入蒸发器吸收室外空气热量，蒸发为低压过热蒸汽，回压缩机主吸气口



2. 辅助回路（补气增焓）



1. 从经济器引出部分中温高压液态冷媒



2. 经补气膨胀阀节流至中间压力



3. 在经济器吸热汽化，变成中压中温蒸汽



4. 直接喷入压缩机中间补气口



3. 准二级压缩（核心）



1. 主回路低压蒸汽被压缩至中间压力（温度升高）



2. 辅助回路中压蒸汽喷入，与高温冷媒混合冷却



3. 混合气体继续压缩至冷凝压力，排出到冷凝器



五、热力学原理（增焓效果）



- 增大焓差：补气提升冷凝器总冷媒流量，主回路焓差提升20%~50%，制热量显著增加



- 降低压缩比：中压补气分担压缩，压缩比降30%~40%，功耗减少、效率提升



- 降低排气温度：低温补气冷却压缩腔，避免高温保护，低温下稳定运行



- 提升过冷度：主回路过冷更充分，蒸发器吸热效率更高



六、低温性能效果



- -15℃：COP可达2.8~3.2，比普通热泵高40%+



- -25℃：仍稳定制热，COP≥2.5



- -35℃：可正常启动运行
