文献阅读(7)华中农业大学等|Surface & Coatings Technology|——铁基合金耐磨涂层矩形激光熔覆工艺参数的多目标优化
在“双碳”背景下，农业装备向高可靠、长寿命方向发展，而秸秆切割刀具在土壤、砂石等复杂工况下易发生严重磨损，成为限制设备寿命的关键因素。激光熔覆因其能够实现与基体的冶金结合，被认为是提升刀具耐磨性的有效技术。相较于传统圆形光斑，矩形光斑具有沉积效率高、成本低的优势；同时Fe基合金粉末相较Ni基、Co基更具经济性与优异的磨粒磨损抗性。为建立矩形光斑激光熔覆工艺参数与涂层性能之间的映射关系，该研究采用响应面法（RSM）构建三因素（激光功率、送粉速率、扫描速度）三水平Box–Behnken实验模型，以涂层厚度、稀释率和显微硬度为响应目标进行多目标优化。通过方差分析（ANOVA）验证模型显著性（R2均大于0.97），并得到最优参数组合：激光功率2.61 kW、送粉速率2.28 r/min、扫描速度1.5 mm/s。实验验证误差控制在5%以内，证明模型具有较高预测精度。最终制备涂层组织致密均匀，平均显微硬度达823.61 HV0.025，为基体的3.9倍，磨损率降至2.22×10-8mm3/(N·m)，显著优于基体材料。一、工艺参数优化

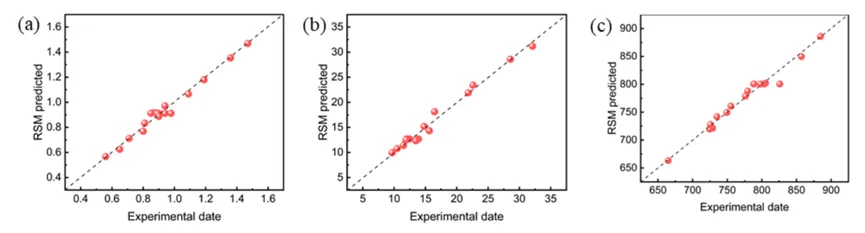

单因素实验表明，涂层厚度与激光功率和送粉速率呈正相关，与扫描速度呈负相关；稀释率随激光功率增加而升高，随扫描速度增加而降低；显微硬度则呈现先增后减趋势。在RSM分析中，厚度模型、稀释率模型和硬度模型均达到极显著水平（P<0.0001）。结果显示：涂层厚度受三因素显著影响，其影响顺序为送粉速率>激光功率>扫描速度，且功率与扫描速度交互作用显著；稀释率主要受激光功率控制，其次为扫描速度和送粉速率，功率与送粉速率交互作用最强；显微硬度则以激光功率影响最大，其次为扫描速度与送粉速率。响应面分析表明，在较低激光功率和较高送粉速率条件下，可实现低稀释率和高硬度的平衡；适度降低扫描速度可获得目标1 mm厚度。多目标优化以“厚度1 mm、稀释率最小、硬度最大”为目标，最终确定最优参数区间，实现结构性能协同优化。图1 响应目标预测值与实验值的比较:(a) 涂层厚度, (b) 稀释率, (c) 显微硬度二、微观组织分析

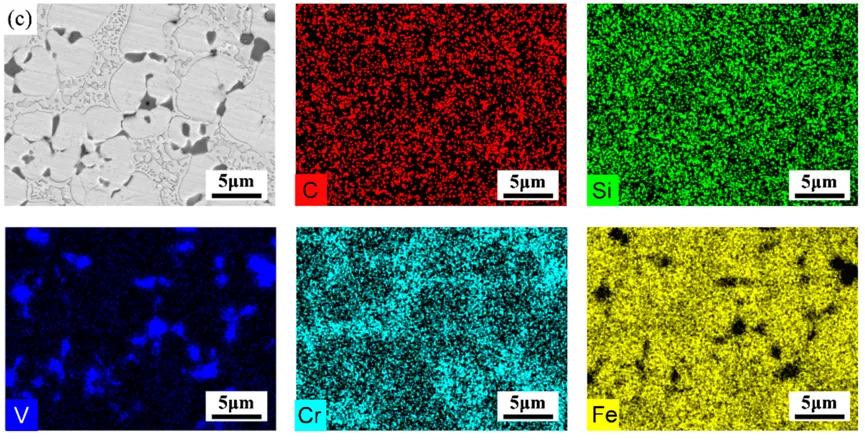

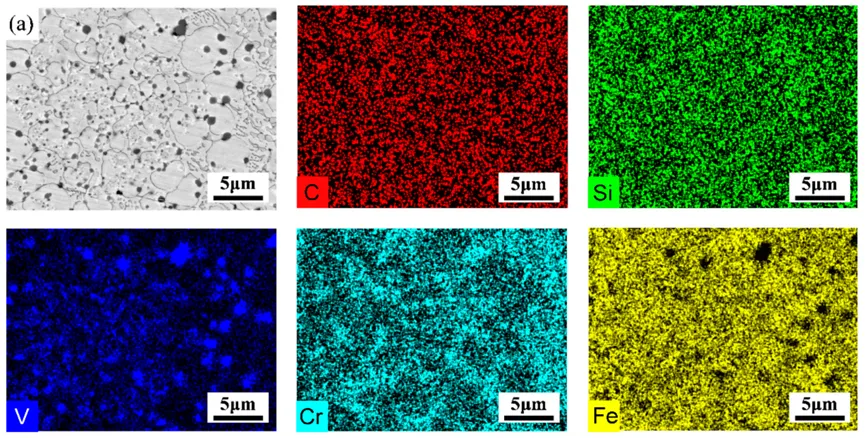

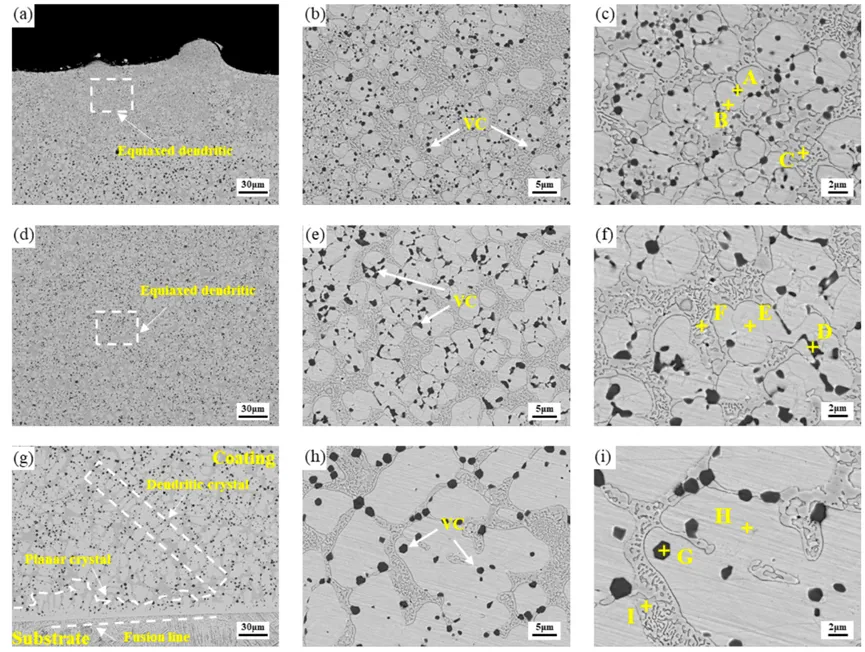

在最优参数下制备的Fe基合金涂层组织致密，无明显裂纹和气孔，界面形成清晰的熔合线，实现良好冶金结合。涂层顶部区域因冷却速率高形成细小等轴晶或短柱状晶；中部因热量积聚冷却较慢，晶粒略有长大；界面处因温度梯度与凝固速率比值（G/R）较大形成平面晶带。EDS分析显示晶界处富集V和C元素，形成VC硬质相；同时在共晶区域形成Cr/V-C复合碳化物网络结构。XRD分析表明涂层主要由Fe固溶体、Fe–Cr相、FeC0.045、VC及Cr23C6等相组成。凝固过程中Cr、V、C原位反应生成碳化物强化相，这些弥散分布的硬质相与共晶网络结构共同形成“固溶强化+第二相强化+细晶强化”的多尺度协同强化机制，从组织层面解释了硬度和耐磨性能的显著提升。图2 涂层的扫描电子显微镜图像: (a)(b)(c)顶部区域, (d)(e)(f)中间区域, (g)(h)(i)底部区域图3 涂层的能谱分析图像, 来自: (a)顶部区域, (b)中部区域, (c)底部区域三、涂层力学性能

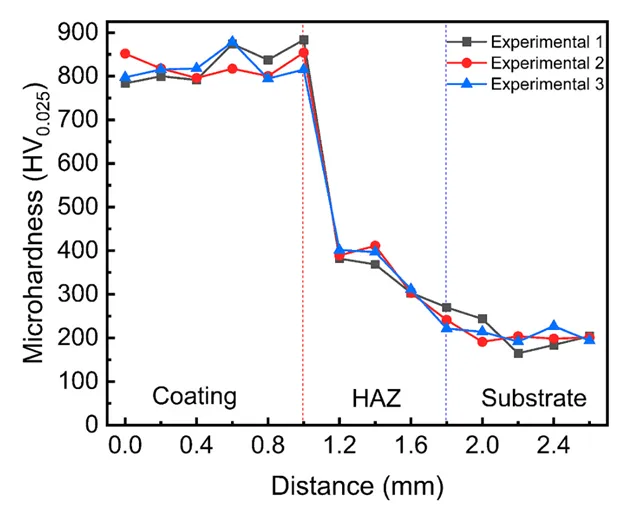

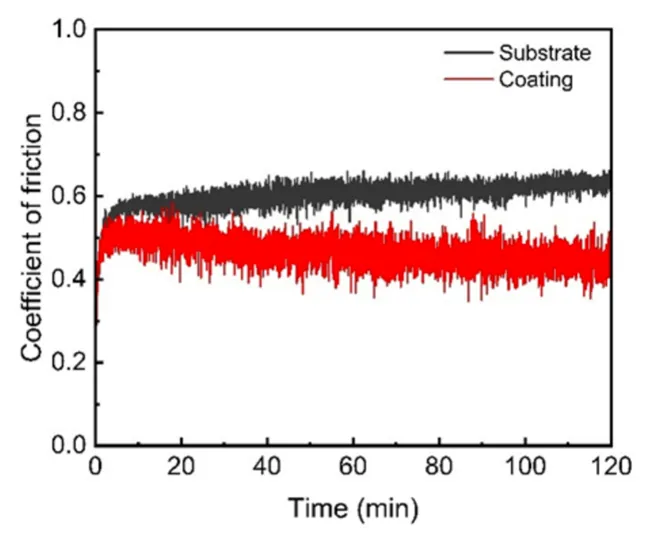

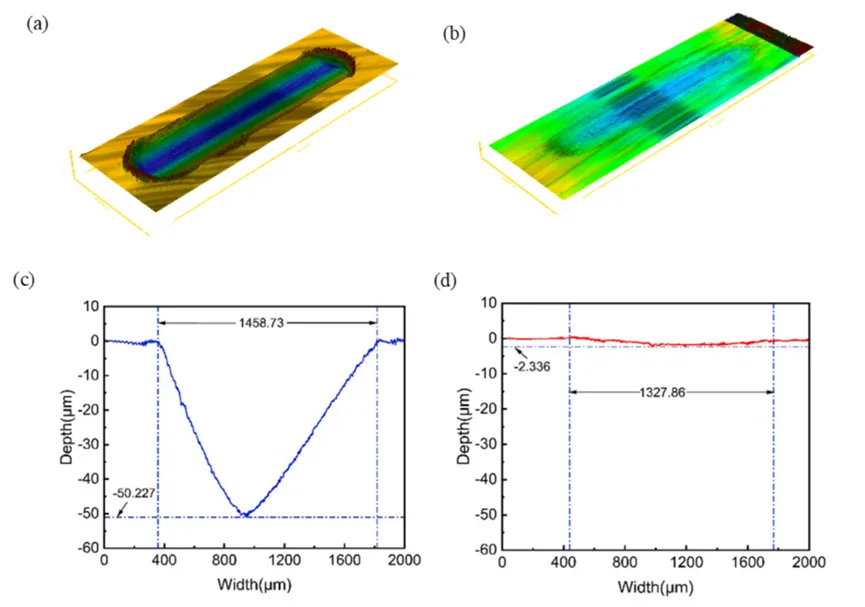

显微硬度沿截面分布呈梯度下降趋势，从熔覆区（CZ）到热影响区（HAZ）再到基体区（SUB）逐渐降低。最优参数下涂层平均显微硬度约为820–830 HV0.025，而基体约为210 HV0.025，提升约3.9倍。快速凝固诱发马氏体转变，同时VC、Cr₂₃C₆等碳化物提供显著第二相强化。摩擦磨损测试显示，涂层稳定摩擦系数为0.466，低于基体的0.602；基体磨损率为1.03×10-6 mm3/(N·m)，而涂层仅为2.22×10-8 mm3/(N·m)，降低近两个数量级。磨损形貌分析表明，基体主要发生严重磨粒磨损与氧化磨损，并伴随塑性犁削和材料剥落；而涂层仅表现为轻微磨粒磨损、粘着磨损及氧化磨损。Cr元素促进形成致密Cr2O3氧化膜，提高抗切削能力；Si3N4对偶件转移现象及氧元素富集进一步验证了氧化与粘着磨损机制。图4 从涂层到基体的显微硬度分布图5 基底与涂层的摩擦系数图6 摩擦磨损试验结果:(a) 基体的三维图像,(b) 涂层的三维图像,(c) 基体上磨损的宽度和深度,(d) 涂层上磨损的宽度和深度四、未来展望
尽管该研究已建立较为完善的参数优化与性能评价体系，但仍存在进一步拓展空间。首先，从工艺维度看，当前模型主要基于几何与硬度指标，未来可引入残余应力、裂纹敏感性及热循环稳定性等多物理场耦合指标，构建更高维度的多目标优化模型，尤其可结合机器学习算法实现更复杂非线性映射。在组织调控方面，可通过调节合金成分比例或引入纳米强化相，进一步优化碳化物尺寸分布与界面结构，从而实现硬度与韧性的平衡提升。从服役性能角度，应开展长时间循环冲击磨损、土壤颗粒多尺度耦合磨损等真实工况模拟实验，以增强实验结果的工程适配性。原文链接：https://doi.org/10.1016/j.surfcoat.2025.131990
