为有序推进我省蔬菜老旧低效设施片区化更新改造步伐，提高更新改造规范化、科学化水平，补齐设施短板，提升设施效能，深挖设施蔬菜生产潜力，特制定本方案。
一、老旧低效设施判断标准
生产实践中，可以从使用年限、结构安全性、使用性能等方面综合判定是否为老旧低效设施。
（一）使用年限。根据《农业温室结构荷载规范》（GB/T 51183），原则上日光温室投入使用10年以上、钢架塑料大棚投入使用10年以上、连栋塑料温室投入使用15年以上，可以认定为老旧设施。
（二）结构安全性。出现局部或整体结构性损坏、存在严重安全隐患的可认定为老旧设施。如墙体明显侧倾，局部或整体坍塌、开裂、粉化；基础明显沉降、滑移，导致上部结构受损；拱架出现局部断裂，结构件与基础连接处锈蚀严重；立柱存在明显侧向弯曲变形等情形。
（三）使用性能
1.温光效能低。前屋面采光角度不合理，脊高偏低，采光性能差；墙体和保温被破旧，保温性能不佳；棚膜透光率低，积尘、结露、起雾严重。
2.宜机化程度低。设施内空间狭小，立柱多、肩高低；门难进、边难靠、头难调，难以满足机械化作业要求。
3.自动化水平低。放风、卷被、打药等作业自动化程度低；无水肥一体化灌溉施肥设备或设备性能差；无环境监控设备或设备性能不稳定等。
二、老旧低效设施更新改造路径
在充分考虑现有设施条件、种植制度和产业发展需求的基础上，以优化设施性能、提高结构安全为前提，聚焦结构宜机化、建造标准化、作业机械化、管控自动化、生产绿色化的目标，集中连片开展老旧低效设施更新改造。
（一）基础设施完善配套。合理配置生产道路、给排水、供电、通信、消防等基础设施，按需建设农资储备、农机存放、废弃物回收、临时分拣、短期贮藏等配套设施。道路应便于农机装备出入和其他农事作业，做到路路相通、内外联通。排水渠要与泄洪沟相通，保证涵道通畅。规范园区电路布设，并根据需要配备变压器等电力设备。通信设备完善，应急通讯畅通。鼓励配套园区气象信息采集和设施内小气候监测设备，购置临时增温物资或设备等。
（二）生产设施更新改造。根据设施老旧程度，可采取原址改造提升和原址拆除重建两种方式改造。
1.原址改造提升。原设施结构较为合理，通过局部改造提升可满足生产条件，且改造成本低于新建成本的，可进行原址改造提升。
案例1：下挖式厚土墙日光温室改造提升。
（1）结构优化。可将原来的6～8m厚土墙“削薄降高”，切削土壤用于室内下挖地面“回填”，由“地下棚”改为“地上棚”。保留土墙底宽2～3m、顶宽1～1.5m、高2～3m；土墙以上建造“钢构架+保温被”柔性墙体（见图1）。土墙支撑能力不够的，柔性墙体可在土墙外侧落地建造（见图2）。土墙和柔性墙体外部需做好防水处理。拱架采用热镀锌钢管制作，前屋面角度增加至26°～30°。多排水泥立柱改为1～2排热镀锌钢管立柱，以方便机械作业。农机出入口宽度和高度不宜小于2m。
图1 土墙日光温室改造提升方案一示意图
图2 土墙日光温室改造提升方案二示意图
（2）性能提升。提升卷帘系统性能，宜采用具备行程（限位）开关的中置电动自走式卷被系统，实现卷被电机自锁，并在温室顶部屋脊处安装防过卷装置。提升放风系统性能，宜配置电动卷膜器和智能控制系统，并在上放风口安装兜水网。选用抗老化、防水和保温性能好的多层复合型保温被，厚度不宜小于3cm，热阻不宜低于1.0m2·K/W。选用长效流滴、消雾多功能棚膜，厚度不宜小于0.1mm，初始透光率不低于85%。有条件的，可在室外设置外遮阳系统，室内配置精准水肥一体化系统、高压弥雾系统、喷药机、补光灯、环流风机、物流运输车等装备。
案例2：砖墙日光温室改造提升。
（1）结构优化。保留墙体蓄热功能，提升采光性能，提高宜机化水平。对砖墙进行加固并在墙体外侧粘贴5～10cm聚苯板，最后用砂浆抹面；或者在墙体外侧覆盖一层保温被，并做好防水处理（见图3）。墙体支撑能力不够的，可在墙体外侧设置落地骨架并覆盖保温被（见图4）。前屋面采用热浸镀锌全钢骨架，抬升脊高，增加前屋面角至26°～30°。农机出入口宽度和高度不宜小于2m。
（2）性能提升。参照案例1。
图3 砖墙日光温室改造提升方案一示意图
图4 砖墙日光温室改造提升方案二示意图
案例3：大跨度外保温塑料大棚改造提升。
（1）结构优化。将立柱多、空间低矮的竹木或钢竹骨架塑料大棚按照“减少立柱、扩大空间、增加采光”思路改造。竹木或钢竹骨架更换为镀锌钢管骨架，增加脊高和肩高，增大棚面弧度，增强采光性能。水泥立柱更换为钢管立柱，立柱排数1～2排，必要时可设置临时或活动立柱。棚头设置农机进入口，宽度和高度不宜小于2m。
（2）性能提升。参照案例1。
图5 大跨度外保温塑料大棚改造提升示意图
2.原址拆除重建。对不具有改造价值或改造成本高于新建成本的设施，可进行拆除重建。原址拆除重建要立足当地产业发展实际，充分尊重主体意愿，因地制宜，合理规划布局，全面提升设施宜机化水平及其生产效能。
（1）高效节能日光温室。东西走向，采光屋面朝向正南或偏东（西）不超过10°。前后温室间距不宜小于脊高的2倍，应以冬至当天10:00～14:00前面温室的阴影不遮挡后面温室为原则。
①主体结构。采用热浸镀锌全钢骨架，上下弦桁架结构或单拱椭圆管结构。后墙和山墙可选择土、砖、柔性保温材料或其它蓄热保温材料建造。结构参数跨度12～16m，长度80～120m，脊高5.5～7.5m，前屋面角度26°～30°为宜。距离前屋面底脚0.5m处室内净高宜大于1.5m。跨度12m以内可采用无立柱式，12m以上可设置1～2排立柱，立柱位置不应妨碍机械化作业。农机出入口宽度和高度不宜小于2m。
②墙体。
土墙：可采用纯土压实和框架填土两种方式。纯土压实土墙底宽2～3m、高2～3m、顶宽1～1.5m；先用机械压实，再切削成型（参考图1、图2）。框架填土墙体一般底宽1.5m左右，顶宽1m左右，墙高根据跨度和屋面角度确定；先用钢管、钢丝网、无纺布等搭建梯形框架，然后用机械填土。
图6 框架填土墙体日光温室示意图
砖墙：采用烧结砖或混凝土实心砖等砌块建造，厚度不宜小于37cm，外贴挤塑聚苯乙烯泡沫板或其他硬质保温材料，厚度不宜小于10cm，接缝做好密封，表面做好防护。
图7 砖墙日光温室示意图
柔性保温墙体：主要采用“钢骨架+保温被”建造方式，保温被附着在钢骨架上，外部做好防水处理。此类墙体蓄热性能较差，冬季室内夜温较低。
图8柔性保温墙体日光温室示意图
石墨聚苯乙烯模块墙体：以钢管立柱作为支撑，将工厂化生产的石墨聚苯乙烯空心模块相互拼接，墙体厚度25cm左右，内部填充混凝土、沙土等，内、外侧挂网喷涂砂浆作为保护层。此类墙体保温性能较好，但蓄热性能较差。
图9石墨聚苯乙烯模块墙体日光温室示意图
为提高温室的蓄热性能，可在北墙内侧配置黑色水袋（管、箱）、相变材料板等装置，白天吸收和贮存太阳能，夜间释放热能提高室内气温。
③配套装备。选用具备行程（限位）开关的中置电动自走式卷帘机，温室顶部屋脊处宜安装防过卷装置。选用抗老化、防水和保温性能好的复合型保温被，厚度不宜小于3cm，热阻不宜低于1.0m2·K/W。选用长效流滴、消雾、长寿命功能棚膜，厚度不小于0.1mm，初始透光率不低于85%。配置电动卷膜器和智能通风控制系统，上风口处设置兜水网，所有风口安装40～60目防虫网。有条件的温室，可配备精准水肥一体化系统、高压弥雾系统、外遮阳和内保温系统、打药机、补光灯、物联网系统、物料运输车等。
（2）大跨度外保温型塑料大棚。通常南北走向，或者偏东（西）不超过10°。相邻两栋大棚之间的距离，跨度方向不宜小于2m，长度方向不宜小于3m。
①主体结构。采用热浸镀锌全钢骨架，拱圆型对称结构。结构参数跨度16～24m，脊高5～7m，长度60m以上，肩高1.8m以上为宜。棚内可设置1～2排立柱，立柱位置不应妨碍机械化作业。在大棚顶部、底部两侧均应设置通风口。在大棚一端或两端分别安装用于进出的门，以悬挂式双开平移门为宜，宽度2m，高度2～2.4m，以方便作业机械进出。
②配套装备。参照高效节能日光温室。
图10大跨度外保温塑料大棚示意图
（3）单栋拱圆塑料大棚。通常南北走向，或者偏东（西）不超过10°。相邻大棚之间的距离，跨度方向不宜小于1.5m，长度方向不宜小于3m。
①主体结构。采用热浸镀锌全钢骨架。跨度宜为8～10m，脊高3.5～4.5m，肩高不低于1.8m，长度不低于50m。8m跨度大棚可采用Φ32mm单杆拱架，10m跨度大棚宜采用桁架拱架或单拱椭圆钢管拱架，棚内一般不设立柱。宜在大棚顶部和底部两侧同时设置通风口。农机出入口宽度和高度不宜小于2m。
②配套装备。选用防流滴、消雾长寿命PO、PE或EVA塑料薄膜，厚度不小于0.08mm，初始透光率不低于85%。配置手、自一体化卷膜器，结合智能通风系统，实现自动通风。上风口处设置兜水网，所有风口应安装40～60目防虫网。可根据生产需要配备精准水肥一体化系统、内保温系统、外遮阳系统、高压弥雾系统、打药机、物联网系统、物料运输车等。
图11单栋拱圆塑料大棚示意图
（4）连栋拱圆塑料大棚。通常南北走向，或者偏东（西）不超过10°。相邻大棚之间的距离，跨度方向不宜小于2m，长度方向不宜小于3m。以自然通风降温为主。
①主体结构。采用热浸镀锌全钢骨架。单跨一般8～10m，总跨度不宜大于40m，开间4m，肩高不宜低于3m，脊高不宜低于4.5m，长度不宜超过60m。天沟两侧卷膜通风或者屋脊部位垂直通风，大棚四周立面采用卷膜通风，必要时可分为两段分别控制。
②配套装备。选用防流滴、消雾长寿命塑料薄膜，厚度0.15mm、寿命3年以上为宜，初始透光率不低于85%。配置手、自一体化卷膜器，结合智能通风系统，实现自动通风。所有风口应安装40～60目防虫网。有条件的，可根据生产需要配备精准水肥一体化系统、湿帘-风机降温系统、内保温系统、外遮阳系统、高压弥雾系统、打药机、物联网系统、物料运输车等。
图12连栋拱圆塑料大棚示意图
三、设施蔬菜高效生产配套技术
（一）设施果类蔬菜宜机化高光效种植技术
为便于机械化作业，日光温室和塑料大棚蔬菜种植行向可与棚室走向（延长线）一致，并适当扩大行距、减小株距，采用高畦栽培。主要蔬菜种植模式见表1和图1。

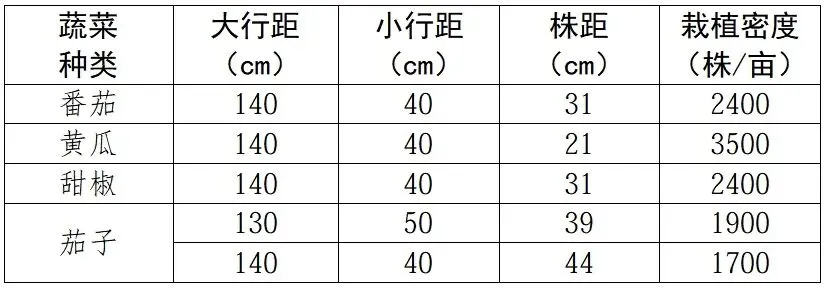

表1 设施主要果类蔬菜宜机化种植技术参数
图13宽行高畦种植模式示意图
（二）设施土壤质量提升与健康保持技术
针对常年种植引起的设施土壤障碍问题，采用蔬菜秸秆原位还田+高温闷棚，提高土壤肥力，减轻土传病害；对于土传病害严重的土壤，可配合高温闷棚采用氰氨化钙消毒土壤，消毒后的土壤要增施微生物肥料，修复优化土壤微生物结构。必要时可施用土壤改良剂，改善土壤理化性状。在秧苗定植后的不同生育阶段，根部冲施或者叶面喷施免疫诱抗剂，提高植株抗逆和抗病能力。
