农业用水占全国总用水量60%以上，但灌溉水利用率仅0.55。本方案基于S7-1200PLC，融合土壤湿度传感+流量监控+伺服电机控制，实现4分区精准灌溉，节水30%以上。完整涵盖硬件选型、接线设计、软件编程及HMI组态。 系统以S7-1200PLC为核心控制单元，构建数据采集→逻辑处理→设备驱动的一体化框架。土壤湿度传感器（TDR-3型）实时监测4个灌溉区域墒情，流量传感器监控水流状态，PLC根据预设算法动态调节灌溉策略，通过KTP700触摸屏实现人机交互。
✅ 感知层：TDR-3土壤湿度传感器+LWGY流量传感器选用西门子S7-1200系列，结构紧凑、性价比高，支持PROFINET通信和模块化扩展，满足农田环境-20℃~50℃宽温工作要求。IP65防护等级，适应粉尘、水雾等恶劣环境。
基于时域反射（TDR）原理，通过测定土壤介电常数实现水分含量的精准测量。±2%RH高精度，适应农田恶劣环境，分布式部署实现分区监测。

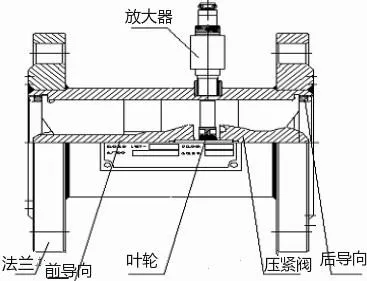

脉冲输出+4~20mA双模式，断电数据不丢失。异常流量自动报警，精确把控灌溉水量。电源电压5~24V，支持防爆等级ExibI/ExdIIBT4。

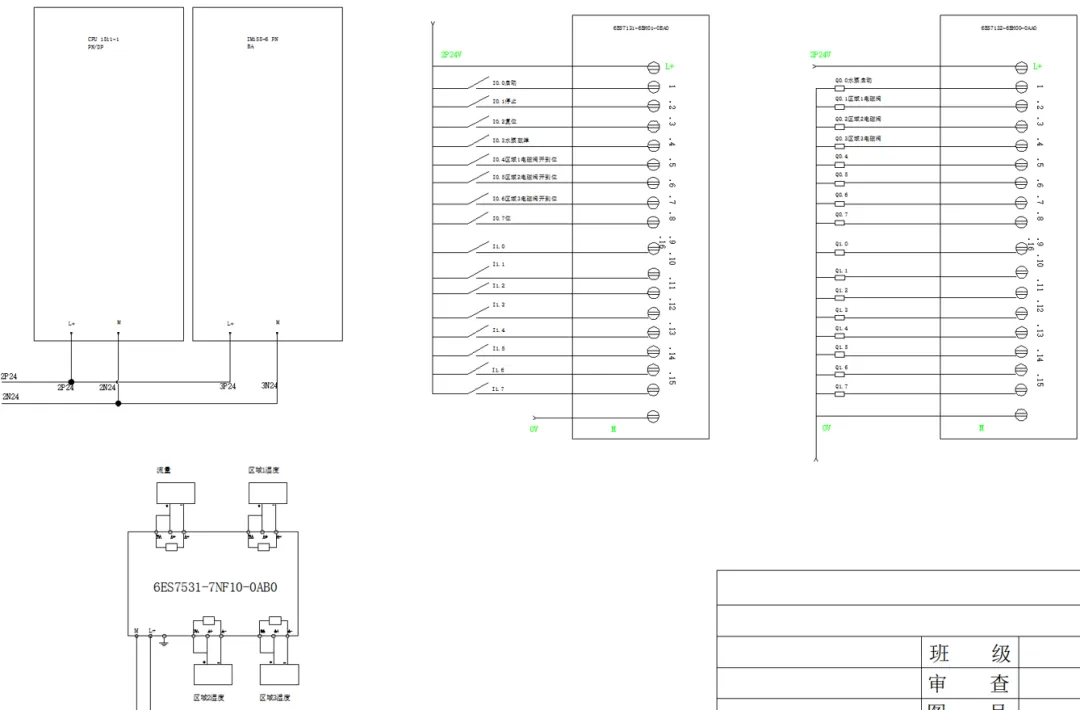

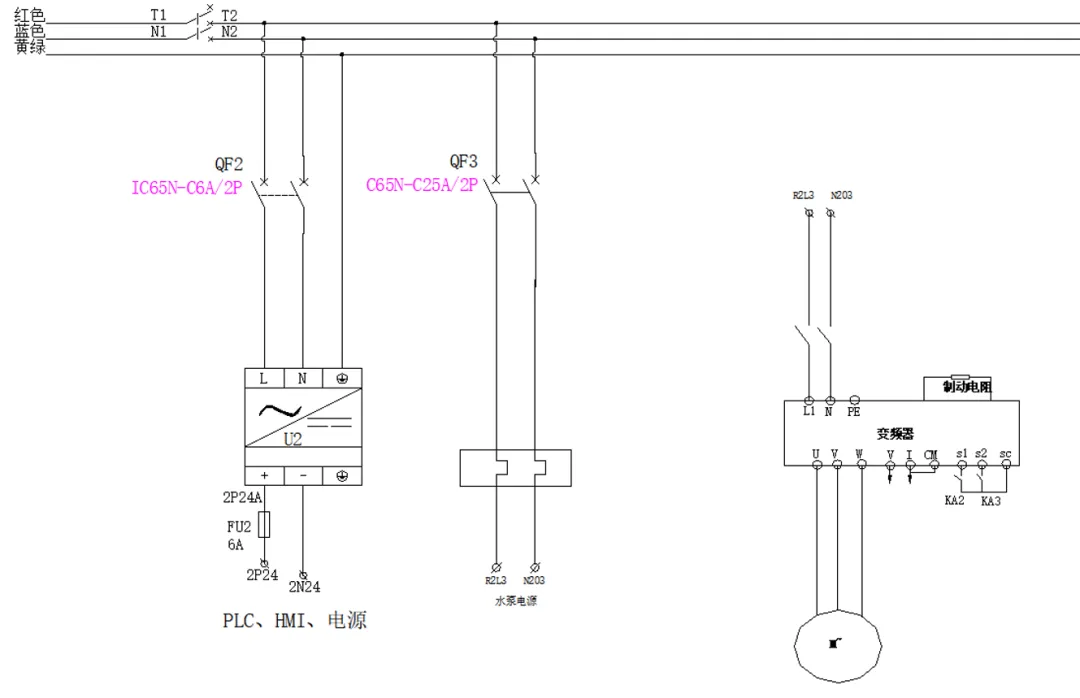

完整呈现系统组成架构与线路连接逻辑。电源输入经断路器QF101接入，搭配熔断器保护；PLC、HMI供电回路经断路器QF2完成分配；电机控制电路布局清晰，制动电阻优化水泵启停平稳性。
系统启动后先进行硬件/软件初始化，随后启动土壤湿度传感器采集数据。PLC根据湿度阈值判断是否启动灌溉，结合流量传感器反馈动态调节输出频率，实现闭环控制。

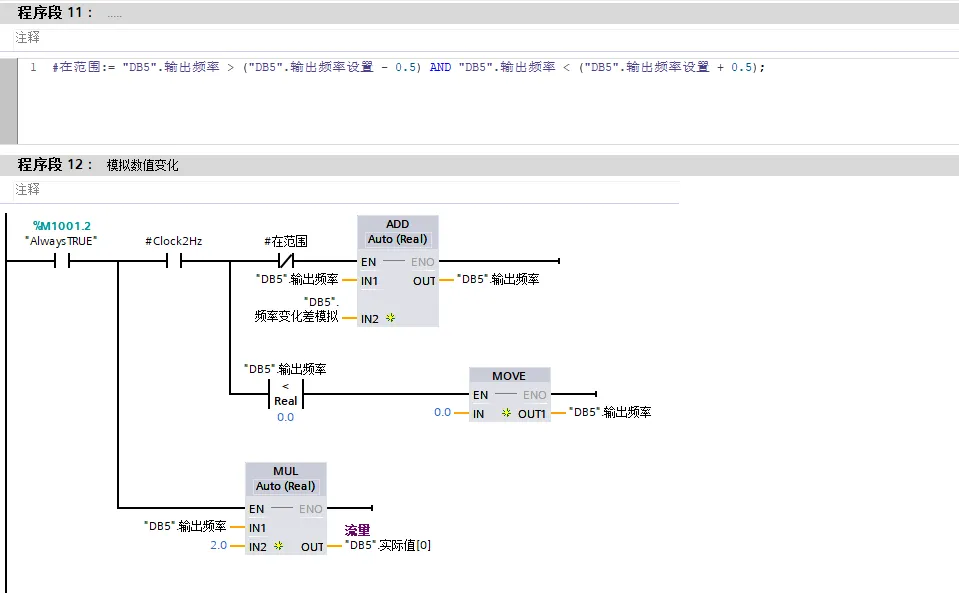

保停逻辑：启动信号触发系统运行并自锁保持，停止信号触发系统安全停机。

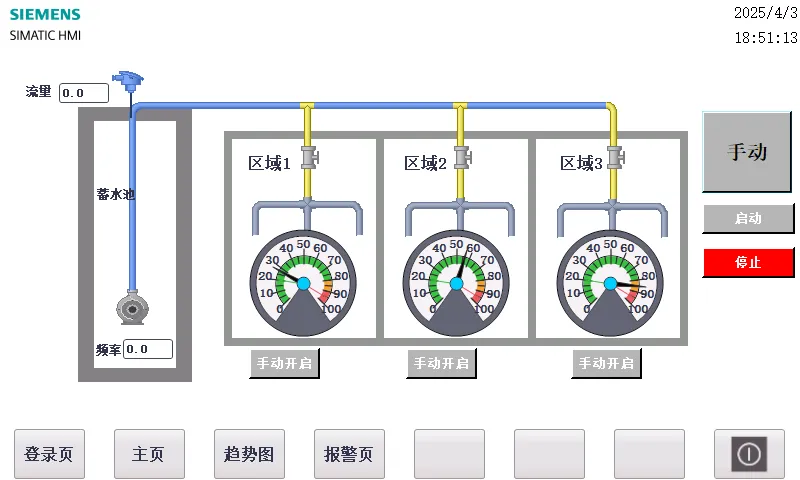

基于KTP700Basic触摸屏设计的人机交互界面，包含"启动""停止"按钮直接关联PLC程序。界面实时显示流量、频率数值，动态反映系统水流调控效果与电机转速。4区湿度状态可视化展示，异常时弹出报警提示。
本方案基于S7-1200PLC，实现土壤湿度±2%RH精准控制，4分区独立灌溉，系统响应≤200ms，节水30%以上。涵盖硬件选型、接线设计、软件编程、HMI组态全流程，可直接用于毕业设计。
