前沿研究 | 东北农业大学食品学院:天然多酚对大豆分离蛋白/κ-卡拉胶复合膜结构与性能的影响——一项比较研究

研究成果

这篇研究给食品包装膜来了场 “天然多酚争霸赛”！研究团队以大豆分离蛋白（SPI）和κ-卡拉胶（CGN）为基底，分别加入茶多酚（TP）和香芹酚（Car）两种天然多酚，打造功能性抗菌膜，结果发现两者各有“独门绝技”，适配不同包装需求。

茶多酚是“防护全能手”：浓度0.3%时表现最佳，能让膜的水蒸气和氧气阻隔性达到峰值，接触角 67.91°，拉伸强度16.16MPa，还能强力清除DPPH自由基，对金黄色葡萄球菌的抑菌圈达23.97mm，可惜对大肠杆菌效果较弱。香芹酚则是“柔韧多面手”：浓度越高疏水性越强，1.2%时接触角66°，断裂伸长率达76.60%，柔韧性拉满，更厉害的是对金黄色葡萄球菌和大肠杆菌都有强效抑制，抑菌圈分别为 24.50mm 和 23.90mm，堪称广谱抗菌高手。

更关键的是，两种多酚都通过氢键等非共价键与膜基质结合，安全无残留。这项研究破解了天然多酚在包装膜中“功能取舍”的难题——追求高阻隔、强抗氧化选茶多酚，想要高柔韧、广谱抗菌选香芹酚，为不同食品的定制化包装提供了精准方案。

摘要

抗菌膜因能有效延缓易腐食品腐败、减少化学防腐剂使用而备受关注。本研究以大豆分离蛋白（SPI）和κ-卡拉胶（CGN）为基质，通过溶液流延法制备 SPI-CGN 复合膜，分别添加茶多酚（TP）和香芹酚（Car）制备SPI-CGN-TP和SPI-CGN-Car两种功能膜，并系统表征其力学性能、阻隔性能、热稳定性和功能特性。当茶多酚浓度为0.3%时，复合膜的水蒸气透过率和氧气透过率最低，分别为 3.84×10⁻¹g・mm/m²・h・kPa和2.61g・mm/m²・d・kPa；接触角最大，达 67.91°；拉伸强度最优，为 16.16MPa；DPPH自由基清除能力显著增强；对金黄色葡萄球菌的抑菌圈直径为 23.97mm，但对大肠杆菌的抗菌效果较弱（P≥0.05）。香芹酚复合膜的疏水性随浓度升高而增强，最大接触角达 66°；柔韧性改善，断裂伸长率为 76.60%；当浓度为 1.2% 时，对金黄色葡萄球菌和大肠杆菌均表现出强效抗菌活性，抑菌圈直径分别为 24.50mm 和 23.90mm。茶多酚和香芹酚均通过氢键及其他非共价键与SPI-CGN基质相互作用，未形成共价键。本研究为开发和应用天然多酚基抗菌膜用于食品包装提供了有意义的指导。

关键词

大豆分离蛋白；卡拉胶；茶多酚；香芹酚；抗菌膜

研究亮点

1、构建大豆分离蛋白/κ-卡拉胶复合膜体系，首次系统比较茶多酚和香芹酚两种天然多酚对膜结构与性能的差异化影响；

2、明确茶多酚的最优添加浓度（0.3%）：此条件下膜的阻隔性能（水、氧）、力学强度、疏水性和抗氧化活性协同最优；

3、确定香芹酚的最优添加浓度（1.2%）：该浓度下膜的柔韧性最佳，且对革兰氏阳性菌（金黄色葡萄球菌）和革兰氏阴性菌（大肠杆菌）均具有广谱抗菌活性；

4、揭示作用机制：两种多酚均通过非共价键（主要为氢键）与膜基质相互作用，未产生新共价键，保障了膜的生物安全性；

5、两种多酚功能互补：茶多酚侧重提升膜的阻隔性、刚性和抗氧化性，香芹酚侧重增强膜的柔韧性和广谱抗菌性；

6、采用流变学、扫描电镜、红外光谱、X射线衍射等多技术，全面解析多酚对膜微观结构、热稳定性、光学性能的调控规律。

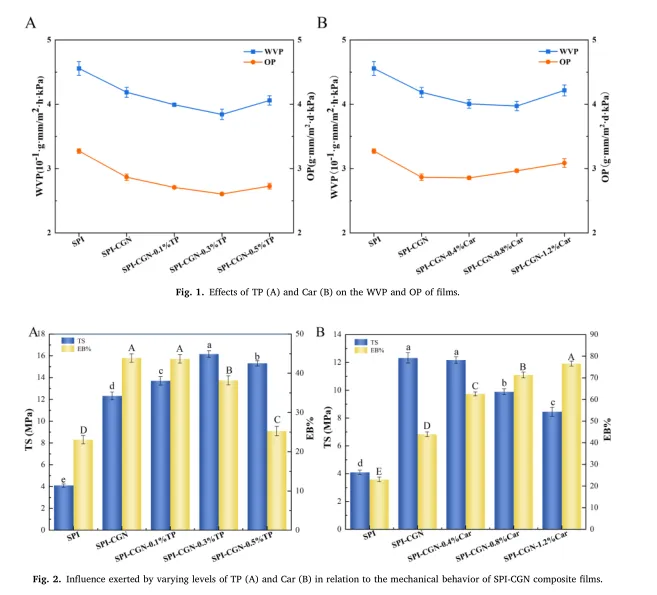

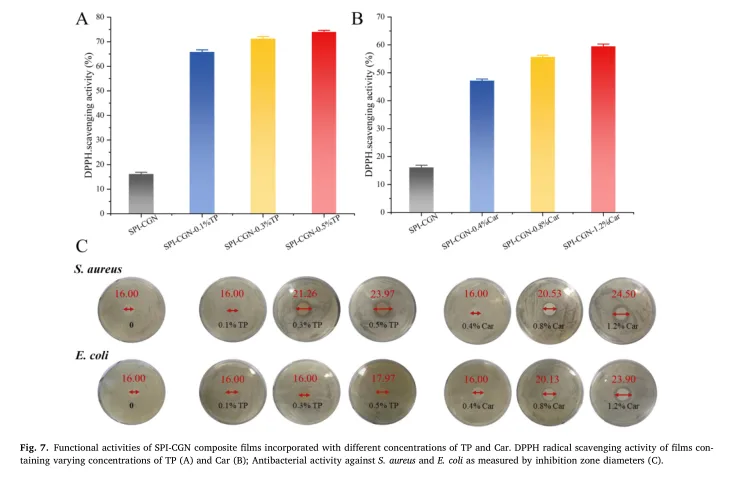

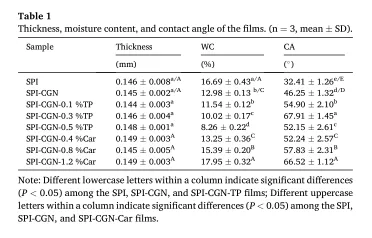

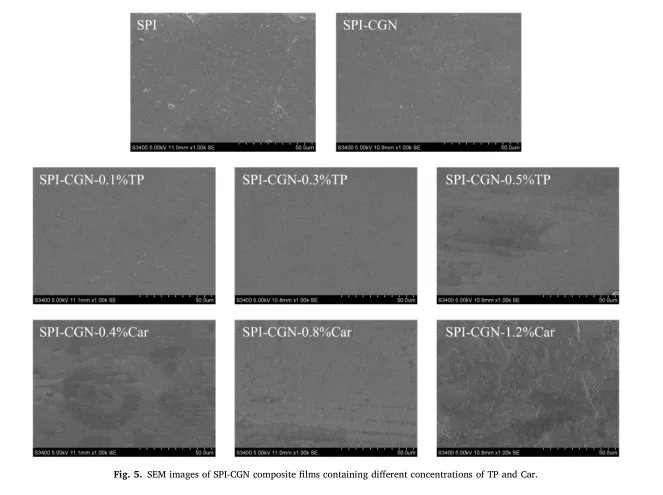

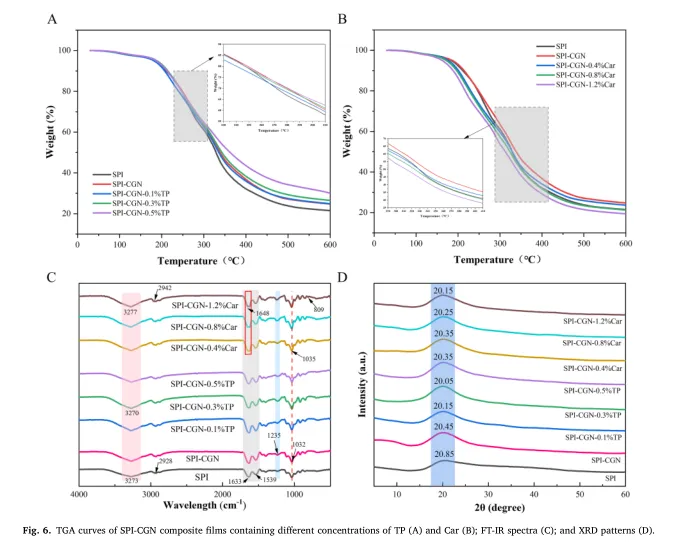

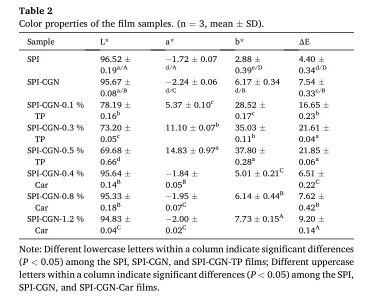

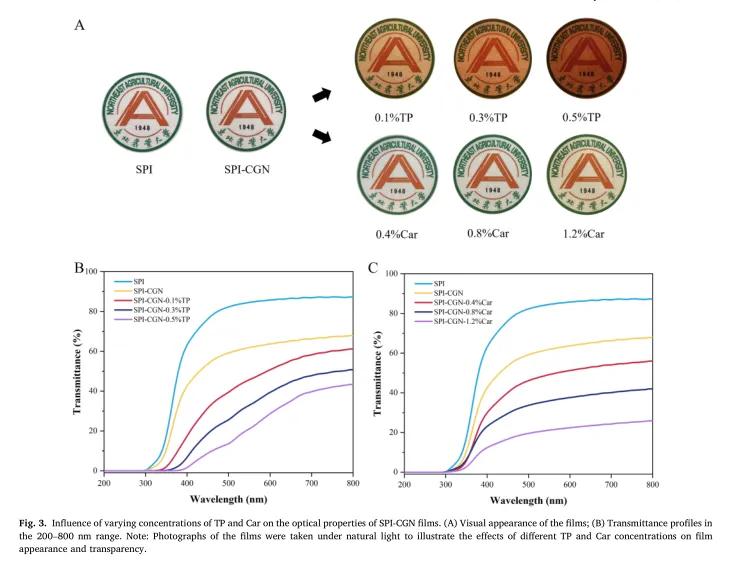

图文赏析

结论

本研究制备了大豆分离蛋白/κ-卡拉胶（SPI-CGN）复合膜，并通过添加茶多酚（TP）和香芹酚（Car）进一步制备了功能性三元抗菌膜。茶多酚显著降低了膜的水分含量，增强了膜的刚性、热稳定性和抗氧化能力，当浓度≥0.3% 时，对金黄色葡萄球菌表现出显著的抗菌活性。值得注意的是，当茶多酚浓度为0.3%时，膜的水蒸气透过率和氧气透过率最低，水接触角最大（67.91°）。相比之下，香芹酚改善了膜的柔韧性，并使水接触角逐渐增大，在1.2% 浓度时达到66°，此时膜对大肠杆菌和金黄色葡萄球菌均表现出广谱抗菌活性。香芹酚的加入使膜的水蒸气透过率先降低后升高，整体数值高于茶多酚组；仅在0.4%浓度时表现出可接受的氧气阻隔性能。两种多酚均提升了膜的紫外线屏蔽性能。

综上所述，茶多酚更适合开发具有抗氧化和靶向抗菌功能的高阻隔性包装膜，而香芹酚更适合制备具有广谱抗菌特性的柔性膜。这些发现为天然多酚在食品包装中的功能性应用提供了理论参考。

添加微信
